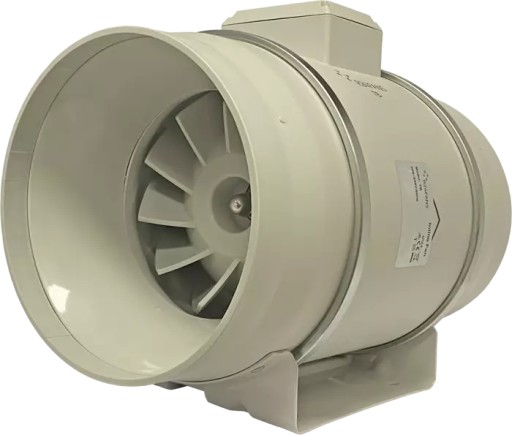

Канальный вентилятор TB250

Konstrukcja wentylatorów TB

Nowoczesna rozszczepialna budowa

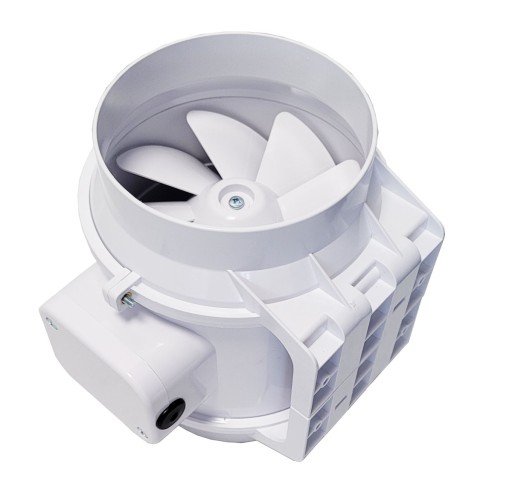

Wentylatory TB posiadają kompaktowe wymiary oraz możliwość demontażu wirnika wraz z silnikiem. Obudowa wentylatora oraz blok silnika stanowią osobne elementy. Możliwe jest wypięcie bloku silnika bez konieczności ingerencji w system wentylacyjny bez specjalistycznych narzędzi. Blok mocowany jest na skręcane opaski. Taka konstrukcja ułatwia obsługę i konserwację wentylatora (np. podczas czyszczenia) ponieważ nie wymaga ingerencji w cały system wentylacyjny.

Obudowa wentylatora i wirnika wykonana jest z wysokogatunkowego tworzywa sztucznego ABS – polipropylenu (wysoka trwałość oraz odporność na odbarwienia).

Silnik na łożysku kulkowym

Jednofazowy silnik na łożyskach kulkowych posiada dwie prędkości obrotowe (wentylator bez dodatkowego osprzętu może funkcjonować na 2 prędkościach). Prędkość obrotową wentylatora można także płynnie regulować poprzez osoby, tradycyjny tyrystorowy regulator obrotów podłączając go do wyższego biegu wentylatora.

Wentylatory wyposażone są w termo zabezpieczenie (bezpiecznik termiczny).

Zastosowanie i montaż

Zastosowanie wentylatorów o przepływie mieszanym

Wentylatory kanałowe o przepływie mieszanym serii TB wykorzystywane są w nawiewno-wywiewnych systemach wentylacji, które potrzebują wysokiego sprężu oraz silnego strumienia powierza. Są świetnym rozwiązaniem do instalacji wentylacyjnych budynków indywidualnych oraz zbiorowych, a także użyteczności publicznej.

Montaż w dowolnej pozycji dzięki modularnej budowie

Możliwy jest montaż pod dowolnym kątem względem osi wentylatora. Obudowa posiada płaską płytę montarzową, którą można ustawić pod dowolnym kontem dzięki modularnej budowie wentylatora. Wentylator może być zainstalowany na początku, w środku lub na końcu systemu wentylacyjnego.

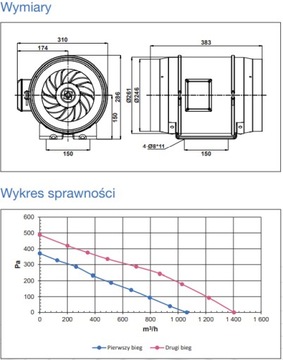

Średnica montażowa : 250mm

Sterowanie : Przez zasilanie (2 biegowe)

Wydajność w m??h : 1064/1405

Łożysko : Łożysko kulkowe

Poziom hałasu : 58/66 dB (A)

Temperatura pracy °C : ?25 do 60

Moc : 165/225 W

Średnica : 246 mm

Prędkość obrotowa : 1850/2450 rpm

Materiał : W całości ABS

Napięcie zasilające : 230V / 50Hz

Ciśnienie statyczne Pa : 371/488

Pobór prądu : 0,75/1,20 A

Stopień ochrony : IP44
