ОДНОСЕМЕЙНЫЙ 2-ПРОВОДНОЙ ИНТЕРФОН С ЗАЩИТНЫМ КОРПУСОМ

DOMOFON DO FURTKI JEDNORODZINNY 2-ŻYŁOWY Z DASZKIEM OCHRONNYM

MODEL: VIRONE DP-16

⭐ ZESTAW DO BUDYNKÓW JEDNORODZINNYCH:

• zdalne prowadzenie rozmowy pomiędzy panelem zewnętrznym a unifonem

• bezpośrednie sterowanie elektrozaczepem przy furtce / drzwiach

⭐ PROSTA INSTALACJA 2-ŻYŁOWA (może być podłączony na zwykłej instalacji dzwonkowej)

⭐ PODŚWIETLANE MIEJSCE NA NAZWISKO

⭐ DWUSTOPNIOWA REGULACJA GŁOŚNOŚCI DZWONKA

⭐ ZASILACZ SIECIOWY DO GNIAZDKA

⭐ PANEL ZEWNĘTRZNY PRZYSTOSOWANY DO MONTAŻU NATYNKOWEGO (daszek ochronny w zestawie)

➡️ UNIFON:

• Klasyczny, elegancki wygląd pasujący do każdego wnętrza
• Dwa regulowane poziomy głośności dzwonka
• Łatwy montaż i intuicyjna obsługa
• Ilość dźwięków dzwonka: 1
• Rodzaj komunikacji: DUPLEX
• Zainstalowany fabrycznie przewód zasilający o długości 0,9m z wtyczką
• Napięcie zasilania: 230V
• Wymiary (szer./wys./gł. [mm]): 98 / 215 / 68

➡️ PANEL ZEWNĘTRZNY:

• Solidna aluminiowa obudowa
• Podświetlane miejsce na nazwisko
• Montaż natynkowy
• Wymiary (szer./wys./gł. [mm]): 107 / 217/ 65

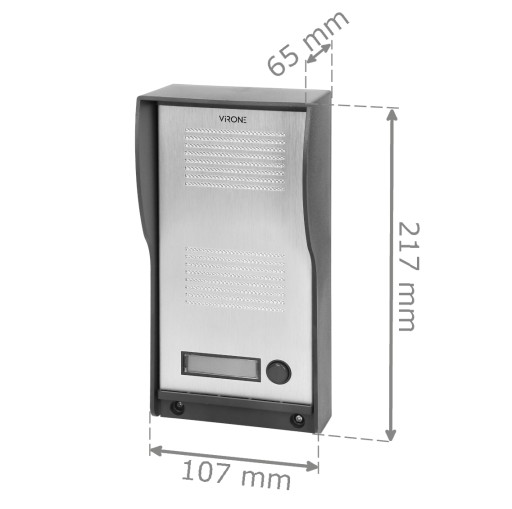

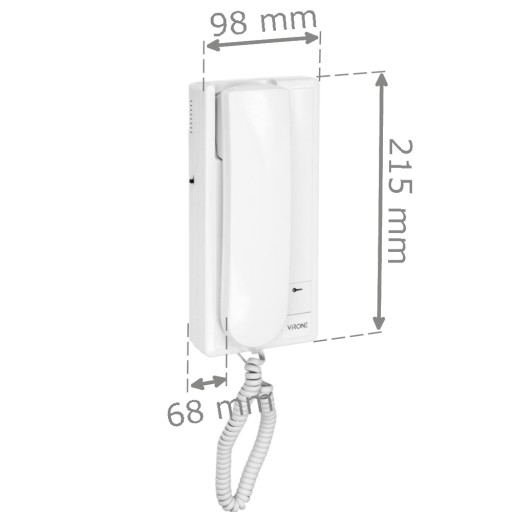

➡️ WYMIARY UNIFONU I PANELA ZEWNĘTRZNEGO:

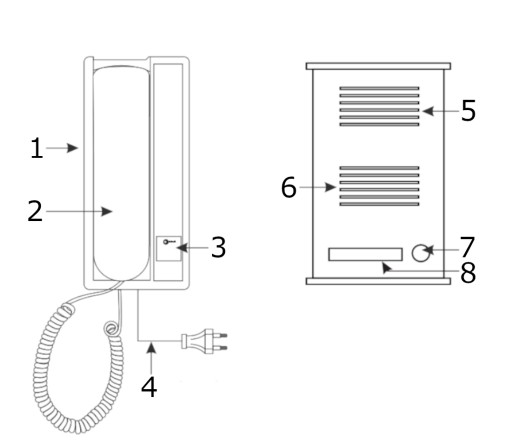

➡️ OPIS BUDOWY ZESTAWU:

1 - USTAWIENIE POZIOMU GŁOŚNOŚCI

2 - SŁUCHAWKA

3 - PRZYCISK OTWIERANIA DRZWI / FURTKI

4 - PRZEWÓD ZASILAJĄCY O DŁUGOŚCI 0,9m

5 - GŁOŚNIK

6 - MIKROFON

7 - PRZYCISK WYWOŁANIA

8 - MIEJSCE NA NAZWISKO

➡️ SCHEMAT PODŁĄCZENIA:

1 - UNIFON (SŁUCHAWKA)

2 - PANEL ZEWNĘTRZNY

3 - PRZEWÓD ZASILAJĄCY WTYCZKOWY 230V

4 - ELEKTROZACZEP - akcesorium dodatkowe (z zestawem współpracuje dowolny elektrozaczep o napięciu stałym 12V i poborze prądu nie większym niż 500mA)

INFORMACJE OGÓLNE:

• Typ: jednorodzinny
• Rodzaj transmisji: przewodowy
• Rodzaj zasilania: sieciowe (230V)
• System łączenia: 2-żyłowy
• Ilość przewodów: 2 + 2 do elektrozaczepu
• Zasilanie elektrozaczepu: z panelu zewnętrznego

⭐ Elektrozaczep o napięciu stałym 12V i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

➡️ ZESTAW ZAWIERA:

• Unifon - 1 szt.
• Ramka montażowa do unifonu - 1 szt.
• Panel zewnętrzny - 1 szt.
• Daszek ochronny do panelu zewnętrznego  - 1 szt.
• Akcesoria montażowe - 1 komplet
• Oryginalne opakowanie
• Instrukcja obsługi i montażu w języku polskim
• Karta gwarancyjna

➡️ CZĘSTE PYTANIA I ODPOWIEDZI:

1. Jaki przewód muszę zastosować do połączenia słuchawki z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 50m - zalecany przewód XzTKMXpw 2 x 0,75 mm²
• do 100m - zalecany przewód XzTKMXpw 2 x 1,0 mm²

DŁUGOŚĆ CAŁEJ INSTALACJI NIE POWINNA PRZEKROCZYĆ 100 METRÓW.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44 dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

7. Czy do tego domofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia podłącza się do elektrozaczepu i można dzięki niemu otworzyć furtkę / drzwi np. z wewnątrz posesji.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego
