Занятые цепи ALM - Quaid Megaslope

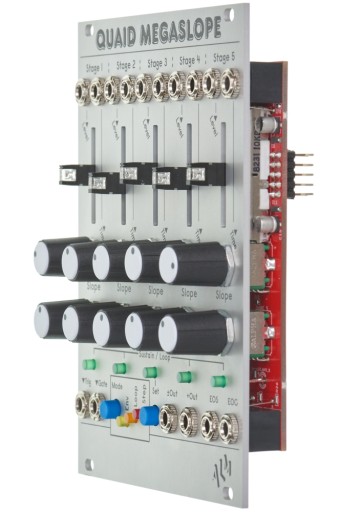

Quaid Megaslope to wysoce elastyczny, pięciostopniowy generator funkcji. Może działać w trzech różnych trybach: jako wielostopniowa złożona obwiednia, inspirowana serią Juno i Casio CZ, jako LFO (tryb pętli) lub jako sekwencer krokowy (tryb krokowy) z programowalnymi slajdami na krok. Istnieją dwa wyjścia, jednobiegunowe i dwubiegunowe, dla idealnej integracji z twoją łatą! Ponadto każdy stopień posiada ręczną i napięciową kontrolę poziomu i czasu.

Quaid Megaslope to złożony generator funkcji z pięcioma etapami.

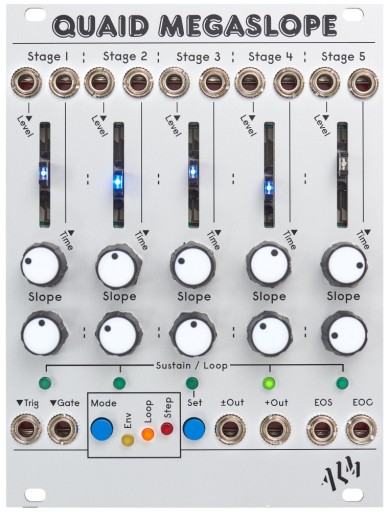

Suwaki poziomu określają końcowe napięcie wyjściowe dla etapu. Potencjometry nachylenia i czasu kontrolują kształt, od logarytmicznego do liniowego do wykładniczego, oraz ilość czasu na przejście z jednego etapu do drugiego, w zakresie od 1 ms do 3 minut. Poziom i czas mogą być sterowane napięciem oddzielnie dla każdego stopnia. Przycisk Ustaw pozwala wybrać ile etapów jest aktywnych - jest to wizualizowane dzięki zielonym diodom LED.

Megaslope może działać w trzech trybach, wybieranych za pomocą przycisku Mode:

ENV: wielostopniowa złożona koperta

PĘTLA: Elastyczne LFO

KROK: pięciostopniowy sekwencer

W trybie Obwiednia moduł wyprowadza klasyczną pięciostopniową obwiednię z ustawioną szybkością (czas), nachyleniem i poziomem końcowym dla każdego etapu.

W trybie Loop, moduł będzie automatycznie przełączał się między wieloma ustawionymi etapami, poruszając się między poziomami z żądaną szybkością. Ostatni etap przejdzie do początkowego, tworząc LFO.

W trybie Step Megaslope będzie zachowywał się jak sekwencer i przechodził do następnego etapu z każdym nowym wyzwalaczem lub bramką, wracając do pierwszego etapu po osiągnięciu ustawionej liczby etapów.

Moduł posiada wyjście unipolarne (0-8V) i bipolarne (+/- 5V), które pozwala modulować różne typy modułów: filtry, falowody, oscylatory itp. Ponadto wyjścia wyzwalające End of Cycle (EOC) i End of Stage (EOS) umożliwiają wyzwalanie kolejnych modułów przez Megaslope.

HE: 3

TE: 19

Depth: 32

Power consumption +12V: 70

Power consumption -12V: 35
