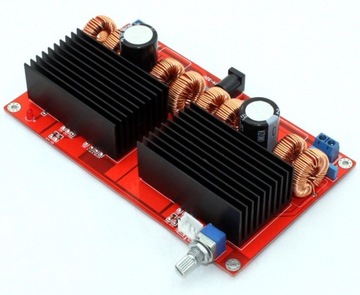

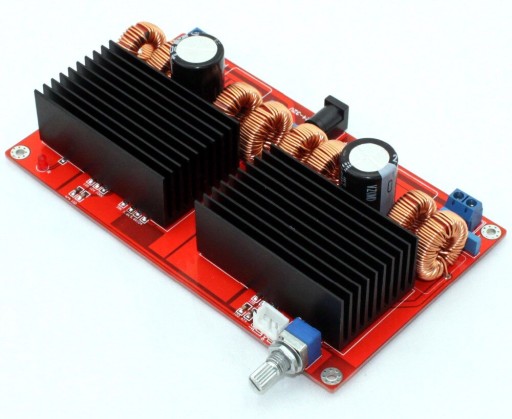

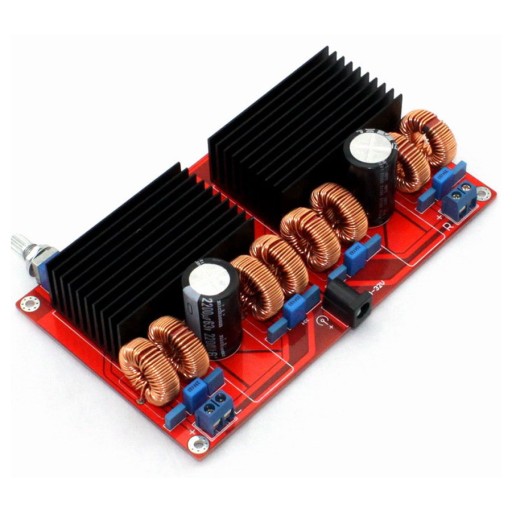

TDA7498 Модуль усилителя мощности 200 Вт + 200 Вт

Wzmacniacz mocy audio TDA7498

Wzmacniacz mocy zbudowany w oparciu o chip TDA7498 produkcji STMicroelectronics. Jest to układ wzmacniacza mocy pracujący w cyfrowej/impulsowej klasie D charakteryzujący się bardzo dużą sprawnością energetyczną wynoszącą ok. 90%. Dzięki osiągnięciu dużej sprawności mamy małe straty min. cieplne co w praktyce pozwala na miniaturyzację elementów, oraz zmniejszenie radiatorów. Dla porównania w konstrukcji tradycyjnych wzmacniaczy pracujących w klasie AB sprawność wynosi od 50% do 70%.

W oferowanym wzmacniaczu maksymalna moc wyjściowa wynosi 2 x 200W - po 200W w każdym kanale. Jest to mostkowe połączenie BTL (Bridge Tied Load).

dane techniczne:

• wzmacniacz mocy audio
• pracuje w cyfrowej/impulsowej klasie D
• zbudowany w oparciu o układ: TDA7498 - STMicroelectronics
• bardzo duża moc wyjściowa: 2 x 200W
• wysoka sprawność: 90%
• prąd spoczynkowy: 80mA
• pasmo przenoszenia: 20Hz do 20kHz
• napięcia zasilania DC: od 20V do 32V
• zalecane napięcie zasilania: 32V dc
• maksymalny prąd wyjsciowy: 10A
• zastosowano metalizowane rezystory ± 5%
• potencjometr do regulacji wzmocnienia / głośności
• wyjście do podłączenia kolmn/głośników: terminal block ARK-2 do przykręcenia przewodów
• złącze zasilania: DC-JACK
• wymiary płytki drukowanej: 147 x 87mm
