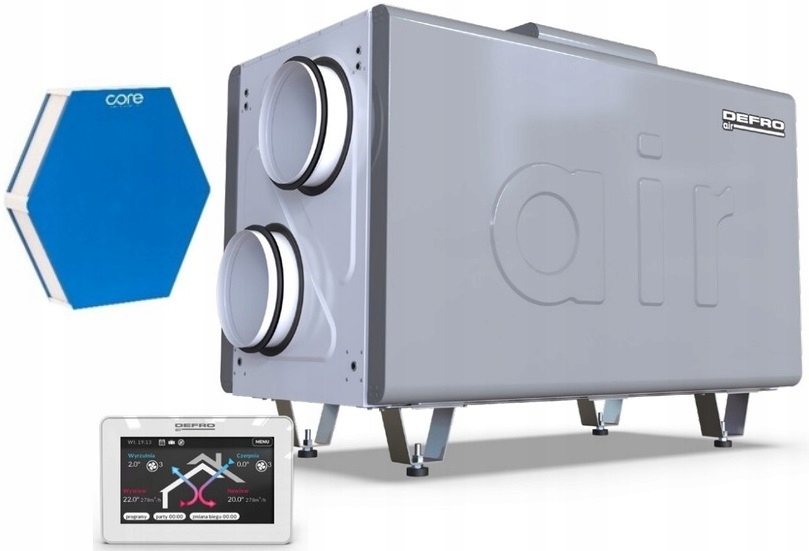

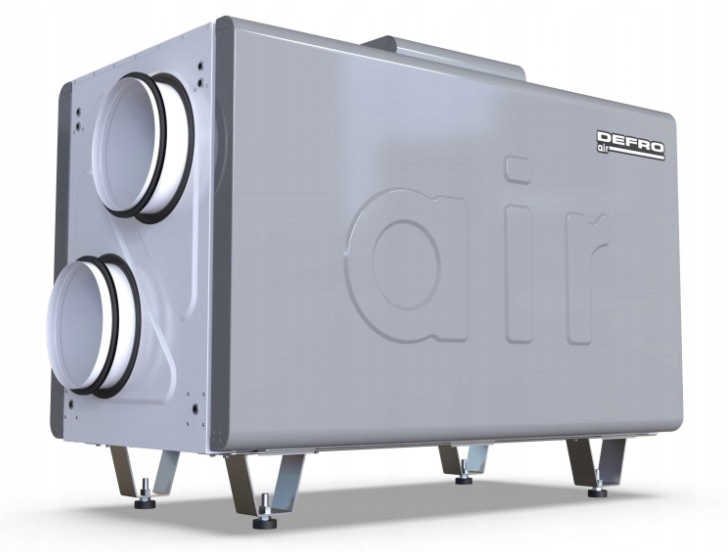

REKUPERATOR DEFRO DRX 300 HE WYMIENNIK ENTALPICZNY

Rekuperator Defro DRX 300 H-E o wydajności 350 m3/h z wymiennikiem entalpicznym

z nagrzewnicą wstępną elektryczną oraz automatycznym bypassem

Wymiennik entalpiczny (entalpijny) zapewnia komfortowy klimat wnętrz dzięki odzyskowi wilgoci oraz ciepła z wywiewanego powietrza.

W okresie zimowym zapobiega nadmiernemu wysuszaniu powietrza przy równoczesnym ogrzewaniu zimnego powietrza nawiewanego z zewnątrz.

Odzysk wilgoci aż do 75% jest możliwy dzięki wyjątkowej polimerowej membranie, której mikropory pozwalają na przenikanie cząsteczek pary wodnej

blokując równocześnie przenikanie bakterii, wirusów, pleśni, gazów i zapachów

Polimerowa membrana

Antybakteryjna membrana użyta w wymienniku entalpicznym wykonana jest z hybrydowego, polimerowego materiału.

• Posiada wysoki współczynnik przenikalności ciepła jak i transferu wilgoci.
• Pozwala przenikać wyłącznie cząsteczkom pary wodnej całkowicie blokując przenikanie zanieczyszczeń.
• Dzięki swoim właściwościom strukturalnym chroni przed przenikaniem wirusa SARS-CoV-2, jak również innych wirusów, bakterii, pleśni, grzybów, toksyn, gazów i zapachów (CO2/SF6).
• Nie pozwala na przenikanie cząsteczek większych niż 30nm (wirus SARS-CoV-2 ma wielkości od 60 do 140nm).
• Wyposażona jest w specjalną powłokę odporną na kwasy, zasady i sole
• Jest odporna na rozdarcie i punktowe uszkodzenia
• Jest odporna na zmiany temperatury w zakresie od -25 do +50 °C.

Wyjątkowa konstrukcja membrany powleczonej warstwą antybakteryjną pozwala zachować wysoki standard higieniczny we wszystkich pomieszczeniach,

w tym także w pomieszczeniach sanitarnych, laboratoriach, kuchniach oraz innych miejscach będących stałym źródłem zanieczyszczeń.

Najważniejsze cechy centrali:

• Obudowa wykonana w całości ze stali malowanej proszkowo, izolacja dźwiękochłonna gr. 50 mm charakteryzuje się doskonałymi właściwościami tłumienia drgań, hałasu.
• Wymiennik ciepła najskuteczniejszy i niezawodny krzyżowo-przeciwprądowy polimerowy o wysokiej efektywności wymiany ciepła - renomowanej firmy Core posiadającej wieloletnie doświadczenie.
• Wentylatory - zastosowane zostały silniki elektro komutatorowe prądu stałego EC EBM Papst z  technologią Flow-Balancing, dzięki której centrala utrzymuje stały zadany wydatek powietrza, dające gwarancję niezawodności oraz energooszczędnej cichej pracy.
• Automatyczny bypass –  centrala wyposażona jest w 100% by-pass, zapewniający w razie potrzeby możliwość schłodzenia pomieszczenia dzięki bezpośredniemu dopływowi chłodnego powietrza do pomieszczeń z zewnątrz w okresie letnim bez konieczności zastępowania wymiennika kasetami letnimi, co z perspektywy czasu i obsługi jest dość uciążliwe w eksploatacji.
• Filtracja wysokiej klasy ISO Coarse ≤ 50 %
• Nagrzewnica wstępna z modulowaną mocą, uruchamiana automatycznie, zapobiega zamarzaniu wymiennika.
• Nowoczesny dotykowy sterownik – zaawansowana automatyka pozwala precyzyjnie dostosować parametry centrali pod bieżącą instalację oraz panujące warunki pogodowe.

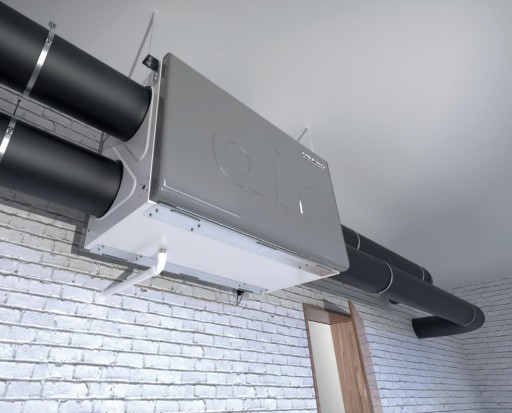

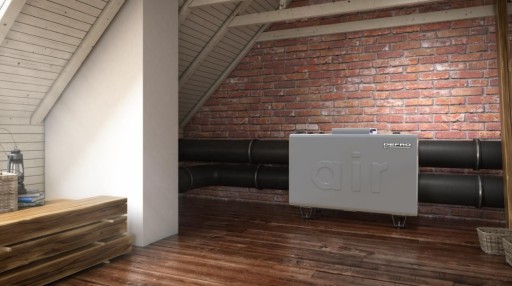

• 3 sposoby montażu: do ściany (uchwyty w zestawie) lub stojący (nóżki w zestawie), podwieszany do sufitu (opcja po dokupieniu uchwytów)
• Jednostka odwracalna, dzięki czemu rozmieszczenie króćców zawsze dopasujemy do instalacji.

Podstawowe funkcje automatyki centrali:

• sterowanie GWC
• sterowanie nagrzewnicą wstępną/wtórną
• sterowanie bypass
• ustawienie harmonogramu tygodniowego
• wskaźnik zabrudzenia filtra
• sterowanie pracą instalacji grzewczej
• odczyt wszystkich temperatur
• czujnik wilgotności (opcja)
• czujnik co2 (opcja)
• sterowanie on-line (opcja)

Defro DRX to seria ekonomicznych i kompaktowych central

wentylacyjnych typu PLUG&PLAY, które stanowią główny

element instalacji wentylacji mechanicznej.

Ich bazowym zadaniem jest wymiana oraz obróbka powietrza.

Centrale Defro to wysokiej klasy urządzenia nawiewno-wywiewne

z odzyskiem ciepła, który przeprowadzany jest za pomocą

wysokosprawnych wymienników krzyżowo-przeciwprądowych.

STEROWANIE – dotykowy panel sterujący

• kolorowy intuicyjny wyświetlacz 4,3”
• funkcja Flow Balancing – gwarantująca zrównoważoną wentylację nawiewno – wywiewną.
• dopasowanie optymalnego wydatku dla budynku
• zabezpieczenie wymiennika przed zamrożeniem .
• system AFC – ANTI FREEZE CONTROL współpracujący z modulowaną nagrzewnicą wstępną
• program tygodniowy
• funkcja - palenisko , urlop, party , okap
• sterowanie urządzeniami peryferyjnymi
• ręczne i automatyczne sterowanie 100 % - by-passem
• możliwość rozszerzenia o sterowanie bezprzewodowe o moduł komunikacji internetowej ST-505 (LAN) lub moduł komunikacji internetowej WiFi RS do komunikacji mobilnej e-Modul

1. Sterownik rekuperatora

2. Wentylatory EBM Papst

3. Króćce przyłączeniowe 2 x Ø200

4. Taca ociekowa

5. Wymiennik ciepła Core o konstrukcji krzyżowo-przeciwprądowej

6. By-pass obiegu letniego

7. Króćce przyłączeniowe 2 x Ø200

8. Filtry

9. Nagrzewnica wstępna

10. Siłownik by-passu

PARAMETRY:

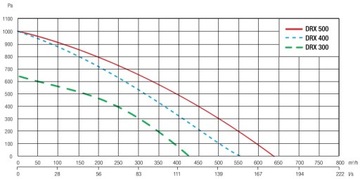

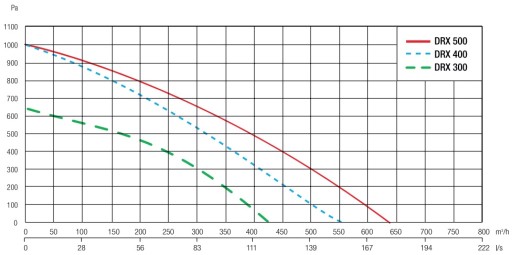

• Maksymalny przepływ przy 200 Pa : 350 m3/h
• Moc nagrzewnicy wstępnej : 1500 W
• Sprawność cieplna odzysku ciepła wg PN-EN 308: 82,9 %

Dane techniczne:

Wartość maksymalna natężenia przepływu: 350 m3/h

Spręż: 200 Pa

Rodzaj układu odzysku ciepła: przeponowy

Sprawność cieplna odzysku ciepła wg PN-EN 308: 82,9 %

Zużycie energii: 16-166 W

Moc nagrzewnicy wstępnej: 1500 W

Zasilanie: 230 V

Max pobór mocy wentylatora: 166 W

Poziom mocy akustycznej *: 41 dB(A)

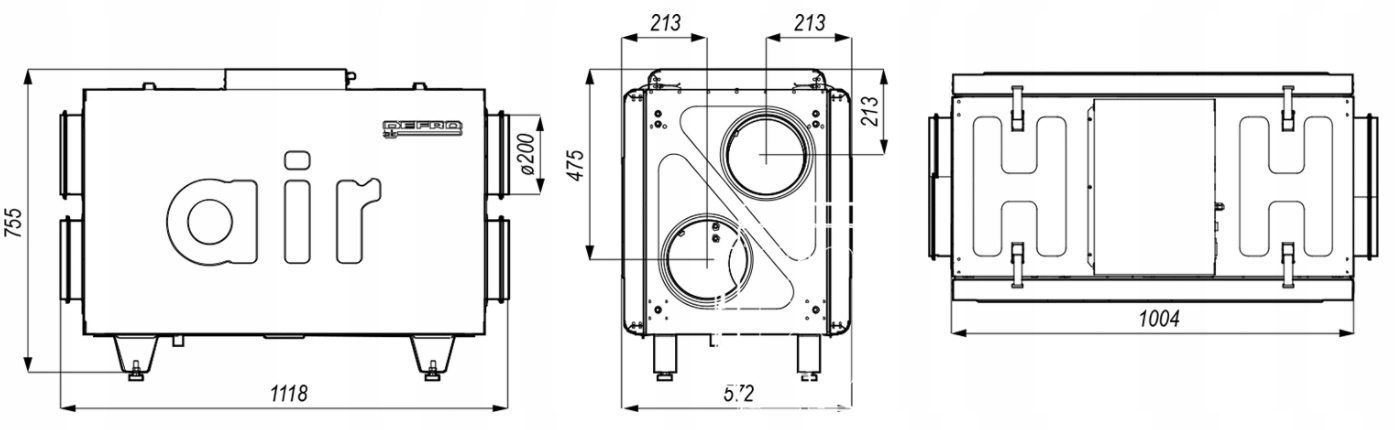

Średnica króćców: 200 mm

Układ króćców: poziomy

Masa: 65 kg

Klasa filtrów: ISO COARSE ≤ 50%

Deklarowany typ: dwukierunkowy

Rodzaj zainstalowanego napędu: Bezstopniowa regulacja prędkości obrotowej wentylatora

Deklarowane współczynniki maksymalnych wew. i zew. przecieków powietrza:

wewnętrzny 2,52 %

zewnętrzny 1,43 %

Klasa  JZE **: A

Materiał wymiennika: polimer

Materiał obudowy: stal malowana proszkowo

Izolacja: 50 mm, wełna mineralna

Wymiennik ciepła: krzyżowo-przeciwprądowy Core

Maksymalna sprawność wymiennika: do 95 %

Wentylatory: EBM Papst EC z technologią Flow-Balancing

Bypass: tak 100%

*  Warunki testu wg PN-EN 13141-7

**  wg Rozporządzenia (EU) nr 1254/2014
