СОЛНЕЧНЫЙ КОЛЛЕКТОР ДАВЛЕНИЯ HP-150 ПЖ УТВЕРЖДЕН

PRZEDSPRZEDAŻ ! KOLEKTORY DOSTĘPNE BĘDĄ OD 24 CZERWCA 2024R. ! DOSTAWY REALIZOWANE BĘDĄ PO TYM TERMINIE !

KOLEKTOR SŁONECZNY PODGRZEWACZ ecozone HP-150 CIŚNIENIOWY

+ ATEST PZH

KOMPAKTOWE KOLEKTORY CIŚNIENIOWE

Kolektory ciśnieniowe to tanie a zarazem bezawaryjne urządzenia, służą do ogrzewania wody za pomocą promieni słonecznych, są alternatywnym rozwiązaniem dla kosztownych i rozbudowanych tradycyjnych układów solarnych. Używane głównie 9 miesięcy w roku, od marca do listopada . Dzięki niskiej cenie wydatek związany z zakupem takiego zestawu zwraca się średnio od 2 do 3 lat. Dodatkowym atutem kolektora ciśnieniowego jest bardzo prosty montaż do którego nie potrzeba szczególnych umiejętności i można wykonać go we własnym zakresie bez utraty gwarancj. Do funkcjonowania kolektorów ciśnieniowych nie potrzeba żadnych urządzeń elektrycznych.

ZALETY

• 16 rur próżniowych - większość kolektorów o zbliżonej pojemności posiada tylko 15 rur
• Największy zbiornik w swojej klasie. wymiary zewnętrzne: szerokość 157 cm, średnica 47 cm.
• Prosty montaż
• Atest PZH.
• Woda w zasobniku jest pod stałym ciśnieniem. Dzięki temu ciśnienie ciepłej wody dostarczonej do naszego kranu jest takie same jak w sieci wodociągowej.
• Kolektor ciśnieniowy może być zlokalizowany w dowolnym nasłonecznionym miejscu. Ciśnienie wody zawsze będzie takie jak w sieci.
• Niski dobowy spadek temperatury wody w zasobniku. Dzięki izolacji wysoko zagęszczoną pianką poliuretanową dobowy spadek temperatury wody wynosi 6-10stopni C.
• Czas utrzymania temper ciepłej wody w zasobniku wynosi około 72 h.
• Brak wody w rurach próżniowych. W rurach umieszczone są radiatory z zamontowanymi miedzianymi rurkami heat-pipe.
• W przypadku uszkodzenia jednej rury kolektor działa dalej a wymiana uszkodzonej rury jest bardzo prosta
• Anoda magnezowa dla dodatkowej ochrony zbiornika.
• Krótki czas zwrotu inwestycji.
• Prosta budowa
• Możliwość samodzielnego montażu.
• Niezawodność.
• Uniwersalny stelaż do montażu na powierzchni prostej oraz skośnej.

Kolektor posiada Atest Higieniczny Narodowego Instytutu

Zdrowia Publicznego !!!

PROSTY SPOSÓB PODŁĄCZENIA

W ZESTAWIE ZNAJDUJĄ SIĘ

• Próżniowy kolektor słoneczny (16 rur próżniowych z potrójną warstwą absorpcyjną ALN/AIN-SS/CU z zastosowaniem HEAT PIPE)
• Zaizolowany zasobnik na wodę ze stali nierdzewnej SUS-304-2B o pojemności 157 L. zaizolowany wysoko zagęszczoną pianką poliuretanową w obudowie z powłoką PVDF
• uniwersalny stalowy stelaż (ocynkowany, malowany proszkowo) przystosowany do montażu na powierzchni płaskiej oraz skośnej
• anoda magnezowa ( zainstalowana w zasobniku )
• grzałka elektryczna ( zainstalowana w zasobniku )
• zawór bezpieczeństwa ( ciśnieniowo-termiczny)
• zawór zwrotny
• pasta termo-przewodząca
• instrukcja obsługi oraz montażu

CECHY PODGRZEWACZA

• Zasobnik na wodę: poj. 157 litrów, stal nierdzewna SUS 304-2B
• Ilość rur próżniowych: 16 szt
• Rozmiar rur próżniowych: 58mm /1800mm
• Zastosowanie Heat-Pipe: TAK
• Rodzaj absorbera: trójwarstwowy ALN/AIN-SS/CU
• Stelaż: stalowy ocynkowany, malowany proszkowo
• Izolacja termiczna zasobnika: pianka poliuretanowa wysokiej gęstości, min. 50mm
• Wymiennik ciepła: tuleja heat-pipe miedziana pokryta niklem
• Odporność na grad: Φ25 mm
• Wydajność: podnosi temp. wody o 45-60*C w słoneczny dzień
• PRZEZNACZONY JEST ŚREDNIO DLA 3  UŻYTKOWNIKÓW (przyjmuje się średnio 50l na jednego odbiorcę)

BUDOWA ORAZ ZASADY DZIAŁANIA

Budowa:

W skład kompaktowego kolektora ciśnieniowego ecozone HP wchodzą: zaizolowany zasobnik na wodę, rury próżniowe oraz stelaż.

- Zasobnik na wodę wykonany jest ze stali nierdzewnej SUS 304-2B o grubości 1,2 do 3 mm. Izolacja zewnętrzna zasobnika jest wykonana z wysoko zagęszczonej pianki poliuretanowej o grubości minimum 50 mm. W zasobniku znajdują się otwory techniczne służące między innymi do podłączenia i odprowadzenia wody oraz gniazda tulei w którą wsuwamy końcówkę ( kondensator ) rurki ciepła „ heat-pipe „. Ilość tulei jest zależna od pojemności zasobnika. Zasobnik jest fabrycznie testowany przy ciśnieniu roboczym minimum 9 bar i może być bez obaw podłączony do sieci wodociągowej.

- Rury próżniowe wykonane są z wysokiej jakości szkła boro krzemowego. Pomiędzy dwiema warstwami szkła znajduje się próżnia która jest doskonałym izolatorem zapobiegającym stratom ciepła. Na szkło jest naniesiony potrójny absorber najnowszej generacji ALN/AIN-SS/CU który służy do skupiania promieniowania słonecznego bezpośredniego bądź rozproszonego. Poszczególne warstwy naniesionego absorbera służ do pochłaniania promieniowania słonecznego i przekształcania go w energie cieplną. Zadaniem kolejnych warstw absorbera jest utrzymanie jak największej ilości energii wewnątrz rur próżniowych zapobiegając jej utracie poprzez promieniowanie podczerwonemu. Temperatura we wnętrzu rur może osiągnąć blisko 300 0C. We wnętrze każdej rury próżniowej wsunięty jest aluminiowy radiator w którego centralnej części umieszczona jest miedziana rurka ( heat-pipe ). Miedz użyta do produkcji heat-pipe jest pozbawiona zawartości tlenu co zapewnia rurce długą i niezawodną prace. We wnętrzu heat-pipe zamknięto substancje która zaczyna wrzeć już w temperaturze 250C.

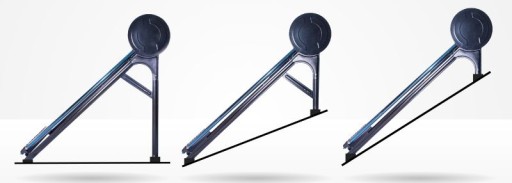

- Stelaż na którym umieszczono zasobnik na wodę oraz rury próżniowe jest zaprojektowany tak by można go było umieścić na powierzchni płaskiej jak również skośnej. Kat nachylenia stelaża jest optymalny do tego by rury próżniowe osiągały największą efektywność.

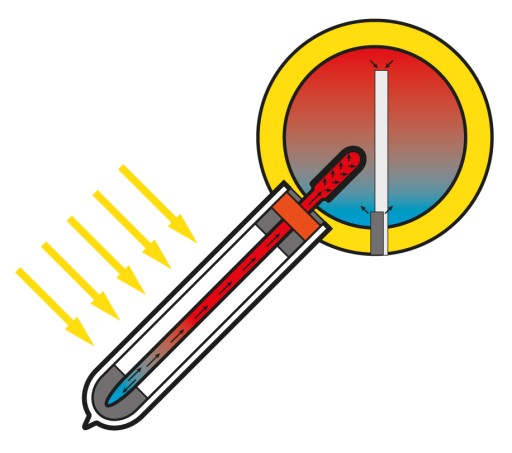

Zasada działania:

Dzięki trój warstwowemu absorberowi ALN/AIN-SS/CU oraz próżni znajdującej się we wnętrzu rury próżniowej słońce padające na rury próżniowe zamienia się w energie cieplną. Temperatura we wnętrzu rury osiąga nawet 300 0C . Aluminiowy radiator znajdujący się w środku rury próżniowej przekazuje temperaturę miedzianej rurce ( heat-pipe ) wsuniętej w centralną część radiatora. We wnętrzu miedzianej rurki heat-pipe znajduje się substancja szybko wrząca która zaczyna wrzeć już przy 25 stopniach C. W procesie wrzenia parująca substancja unosi się do góry gzie oddaje energie cieplną w kondensatorze rurki ( heat-pipe ) następnie para ulegnie skropleniu spływając do dołu by powtórzyć cały proces. Kondensator rurki posmarowany pastą termo przewodzącą jest wsunięty w gniazdo tulei het-pipe zamontowanej w zasobniku. Rozgrzany kondensator rurki heat-pipe za pośrednictwem pasty termo-przewodzącej przekazuje temperaturę do gniazda tulei która ogrzewa wodę znajdującą się w zasobniku. Gorąca woda unosi się ku górze, chłodniejsza z kolei opada niżej. We wnętrzu zasobnika jest zamontowana rurka dzięki której po odkręceniu kranu pobieramy wodę tylko z górnej części zasobnika, z kolei zimna woda wprowadzana jest na samo dno. Woda w zasobniku ciśnieniowym jest pod stałym ciśnieniem z sieci wodociągowej, po odkręceniu kranu jest automatycznie uzupełniana. Na zasobniku zamontowany jest ciśnieniowy zawór bezpieczeństwa który w przypadku osiągnięcia zbyt wysokiej temperatury wody otworzy się wypuszczając gorącą wodę na zewnątrz, zimna woda zostaje automatycznie dopuszczona do zasobnika, temperatura wody we wnętrzu zasobnika obniża się, zawór automatycznie przestaje wypuszczać gorącą wodę. Dzięki temu że w zasobniku jest woda pod stałym ciśnieniem nasz zestaw możemy zamontować niżej a woda bez problemu zostanie dostarczona na wyższe kondygnacje budynku. Do prawidłowego funkcjonowania zestaw nie potrzebuje żadnych urządzeń elektrycznych czy zbiorników wyrównawczych co czyni go niezawodnym.

W OFERCIE POSIADAMY KOLEKTORY O POJEMNOŚCIACH 100, 150, 200, 240 LITRÓW
