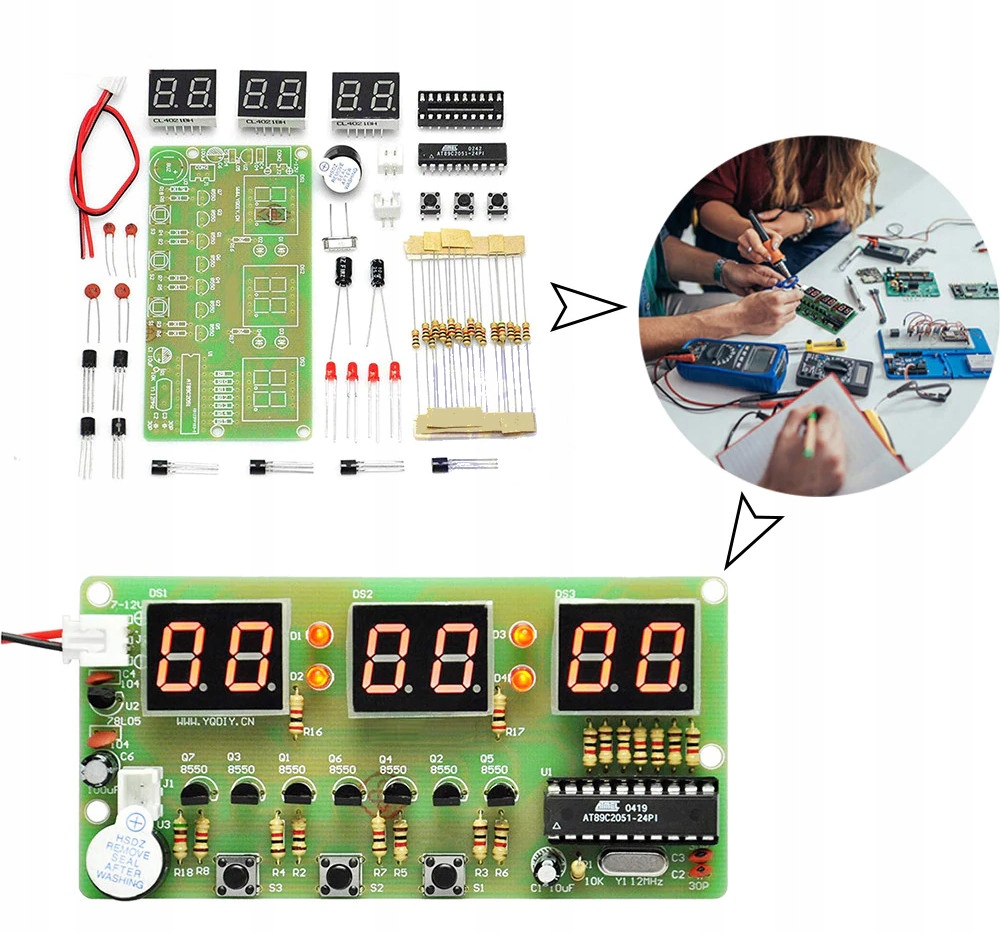

Zestawy DIY (do samodzielnego montażu), zawierający wszystkie elementy wchodzące w skład zegara elektronicznego z budzikiem.

Ze względu na fakt iż zestaw składa się z dość dużej ilości elementów i jego montaż może być zbyt trudny dla mniej doświadczonych elektroników, zalecam dogłębne przemyślenie zakupu, gdyż dla młodszych osób może stanowić zbyt duże wyzwanie.

Omawiany moduł jest rozbudowanym odpowiednikiem innych oferowanych zegarów, choćby przez to iż posiada 6 segmentów wyświetlających cyfry (sześciobitowy).

Zmontowany i uruchomiony zegar stanowi niewątpliwie spore trofeum dla młodego wykonawcy a przy okazji jest praktycznym gadgetem odmierzającym czas i służącym jako budzik.

Po zmontowaniu zestawu zalecam skrupulatne jego sprawdzenie pod kontem właściwego umieszczenia elementów na swoich miejscach, oraz jakość wykonania połączeń lutowanych pod kontem ewentualnych zwarć między ścieżkami, jeszcze przed podłączeniem zasilania. Istotne jest również właściwe umieszczenie układu scalonego w podstawce (aby nie został pomyłkowo włożony odwrotnie).

Podstawowe parametry zestawu:

• Napięcie robocze: DC 7 - 12V
• Układ scalony - Chip: AT89C2051
• Wymiary płytki modułu: 88 x 50 mm

Funkcje zegara:

• Odmierzanie czasu
• Programowany alarm
• Minutnik,
• Stoper,
• Gong o pełnej godzinie,
• Wyświetlanie dokładnego czasu,
• Format wyświetlania: 12 godzinny/24 godzinny
• Dokładny czas podróży - timer
• zakres błędu ± 1 sek. na dobę.

Montaż:

Aby poprawnie zmontować moduł zegara, należy weryfikować każdy element jeszcze przed jego wlutowaniem, aby nie pomylić zarówno jego wartości, jak również polaryzacji w przypadku kondensatorów elektrolitycznych.

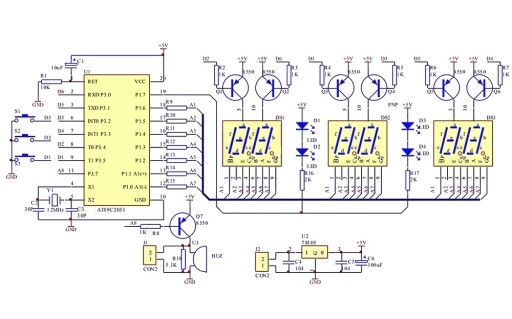

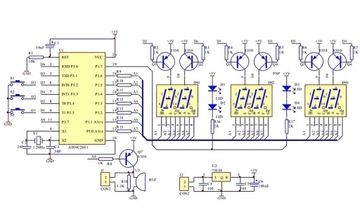

Grafika przedstawia dokładny schemat modułu, który niektórym elektronikom może ułatwić właściwy montaż. Poza tym na płytce drukowanej (laminat) jest nadrukowane umiejscowienie wszystkich elementów wchodzących w skład zestawu. Ponieważ oferowana wersja zegara została minimalnie zmodernizowana (celem zredukowania powierzchni laminatu), rzeczywisty nadruk na płytce różni się nieco od widocznego na zdjęciach, ale dotyczy to jedynie umiejscowienia jednego tranzystora i w żaden sposób nie stanowi problemów podczas montażu i uruchamiania. Do zestawu producent dołączył przewód dwużyłowy wraz z wtyczką i gniazdem do tej wtyczki, służące do zasilania zegara po jego zmontowania. Podłączając zasilanie nie należy się sugerować kolorami przewodów, lecz jedynie oznakowaniem nadrukowanym na płycie laminatu - plus "+", minus "-".

Do obsługi zegara producent przewidział trzy włączniki "S1 - S3" za pomocą których obsługuje się wszystkie funkcje takie jak: budzik, stoper, włączanie i wyłączanie dźwięku, itp. Niestety, nie przewidziano dodatkowej instrukcji ułatwiającej naukę obsługi w związku z czym każdy musi się tego uczyć metodą prób i błędów.

Uwaga !!!

Na rynku ostatnio znajduje się dużo podobnych zestawów z niezaprogramowanymi procesorami (pustymi).

W związku z powyższym podjęliśmy działania sprawdzające i zapewniamy iż wszystkie oferowane przez nas zestawy zegarów DIY sześciobitowych mają procesory poprawnie zaprogramowane i były indywidualnie sprawdzone i zweryfikowane.

Nie odpowiadamy za zestawy oferowane przez innych sprzedających.

Uwaga!

laminat modułu ma bardzo cienkie ścieżki przez co wymaga kontrolowanej temperatury lutowania. W przeciwnym razie ścieżki mogą ulec uszkodzeniom.
