ESP32 TTGO LoRa 868 МГц WiFi GPS NEO-6M АККУМУЛЯТОР

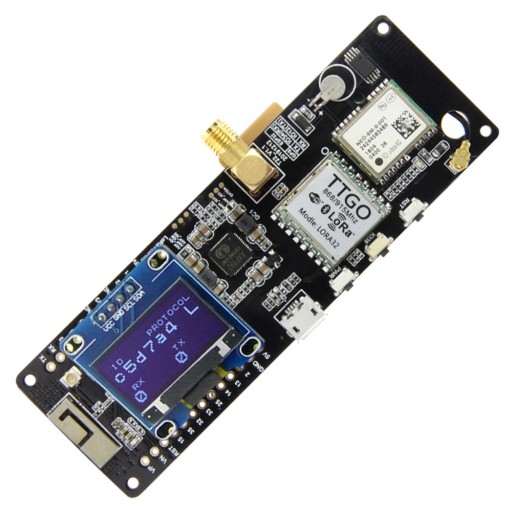

LILYGO® TTGO T-Beam V1.1

ESP32 LoRa 868Mhz oraz 915MHz WiFi GPS NEO-6M 18650 WiFi bluetooth Board Module + Akumulator Panasonic 3400mAh + Wyświetlacz OLED 128x64

Prawdopodobnie najbardziej rozbudowany moduł komunikacyjny na Allegro.

Zawiera:

• Moduł ESP32 z WiFi i Bluetooth
• Moduł radiowy LoRa 868/915Mhz
• Moduł GPS NEO-6M
• Dedykowany akumulator japońskiej produkcji PANASONIC o pojemności 3400mAh
• Wyświetlacz OLED kolor biały o rozdzielczości 128x64 z dedykowaną kolejnością pinów (VCC, GND, SCL, SDA)

Można go zasilać bateryjnie dzieki złączu na akumulator 18650. Opcja redukcji zużycia prądu Deep Sleep pozwoli na pracę nawet 2 lata bez potrzeby ładowania.

Pełne wsparcie interfejsów UART, SPI, SDIO, I2C, PWM, I2S, IRGPIO, ADC i DAC i możliwość programowania w środowiskach ArduinoIDE, ESP-IDF, MicroPython, FreeRTOS.

Uwaga! Wyświetlacz dostarczany jest z listwą goldin x4 raster 2.54mm (nie jest przylutowana do płytki)

ESP32

• Komunikacja WiFi i Bluetooth
• 4 MB Flash4 MB PSRAM
• Antena

LoRa

• Pasmo częstotliwości: 868 MHz
• Moc nadawania: +20dbm
• Czułość odbioru: 139dBm @ LoRa i 62.5Khz i SF = 12 i 146bps 136dBm @ LoRa i 125Khz i SF = 12 i 293bps 118dBm @ LoRa i 125Khz i SF = 6 i 9380bps 123dBm @ FSK i 5Khz i 1.2kb/s
• Kolejka FIFO 64 B
• Szybkość transmisji danych: 1.2K ~ 300kb/s @ FSK,  0.018K ~ 37.5kb/s @ LoRa
• Tryb modulacji: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
• Interfejs: SPI
• Automatyczna korekcja częstotliwości
• Automatyczna regulacja wzmocnienia
• Napięcie robocze: 1,8 do 3,7 V
• Pobór prądu: do 120 mA

GPS NEO-6M

• Interfejs: UART (baudrate 9600)
• Pasmo odbierane: L1 (1575.42MHz)
• Dokładność pozycjonowania: 3 m
• Dryft: < 0.02 m/s
• System odniesienia: WGS-84
• Maksymalna wysokość: 18,000 m
• Maksymalna prędkość: 515 m/s
• Przyspieszenie: < 4g
• Czułość śledzenia: -161 dBm
• Czułość akwizycji: -148 dBm
• Średni czas "zimnego startu": 38 s
• Średni czas "ciepłego startu" 35 s
• Czas gorącego startu: 1 s
• Średni czas przywracania: 0,1 s
• Antena ceramiczna
• Napięcie pracy: od 3 do 5 V
• Obwód ładowania akumulatorów Li-Ion oparty o AXP192
• Diody sygnalizacyjne stan ładowania
• Złącze microUSB

W zestawie

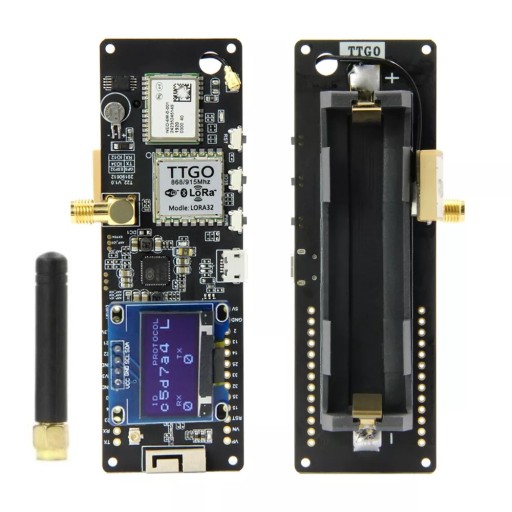

• Moduł TTGO T-Beam V1.1
• Antena 868 MHz
• 2 x złącze goldpin proste 13-pin
• OLED 128x64 biały interfejs I2C
