НАБОР ЛАЗЕРНОГО ПЛОТТЕРА С ЧПУ ACRO 1515 DIY V-SLOT 2 Вт

SUPER ZESTAW :

PLOTER ACRO 1515 OPENBUILDS + LASER 2W OptLaser  + Okulary

ZESTAW  DO SAMODZIELNEGO ZŁOŻENIA

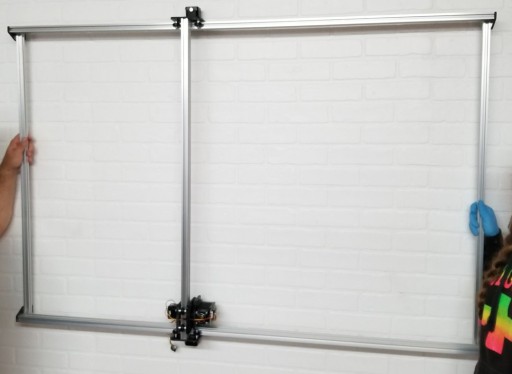

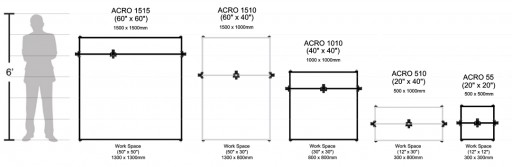

ROZMIAR ZEWNĘTRZNY ACRO 1515 to  1500x1500 mm (bez silników)

POLE ROBOCZE ACRO 1515 to 1300x1300 mm

Zestaw w niniejszej aukcji zawiera :

• Laser PLH3D-2W marki OptLaser
• Okulary do pracy z laserem
• Części zestawu mechanicznego ACRO 1515 (opis niżej)
• 3 silniki NEMA 17
• Zasilacz 24V/350W + przewód
• 4 wyłączniki krańcowe Xtension Limit Switch
• Zestaw przewodów (3 i 4 żyłowe)

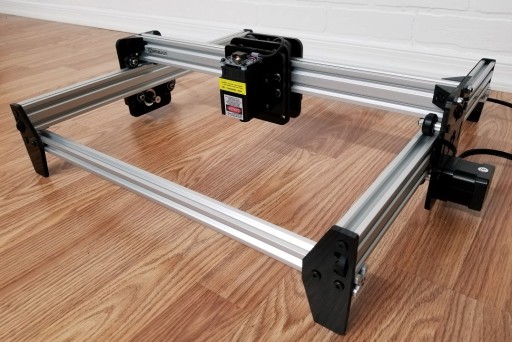

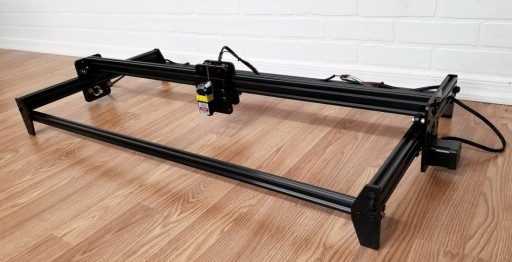

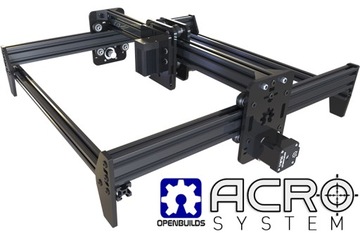

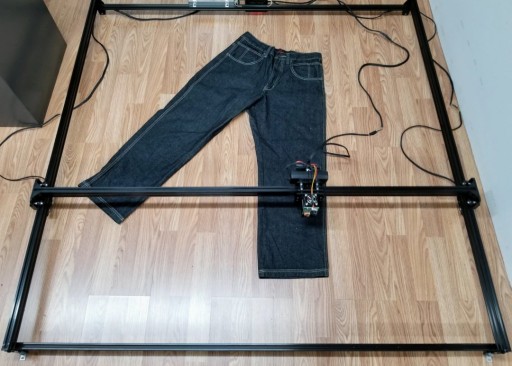

ACRO JEST 2 OSIOWĄ JEDNOSTKĄ OPARTĄ O PROFILE ALUMINIOWE V-SLOT ORAZ AKCESORIA OPENBUILDS.

Acro jest lekką , prostą w budowie konstrukcją, która idealnie nadaje się do pracy z laserami.

Konstrukcja posiada dwie ruchome osie X oraz Y.

ACRO to wszechstronny system modułowy, który umożliwia precyzyjne pozycjonowanie wielu różnych lekkich narzędzi i osprzętu.

System ACRO składa się z systemu V-Slot OpenBuilds i posiada unikalną możliwość rozbudowy, tworzenia różnych konfiguracji dostosowanych do Twoich potrzeb.

Wybierz rozmiar, który odpowiada Twoim oczekiwaniom!

Ciekawostki techniczne:

• Rozdzielczość/Dokładność 4,5 mikrona - wyższa o 30% w porównaniu z innymi systemami w swojej klasie
• Możliwość ręcznej regulacji płytki mocującej laser (oś  Z)
• Dostępne w kolorze czarnym lub srebrnym
• Płytka mocująca zawiera otwory montażowe dla wielu przystawek i narzędzi
• Szybki czas montażu

CO ZAWIERA ZESTAW MECHANICZNY:

Zestaw zawiera wszystkie komponenty mechaniczne potrzebne do samodzielnej budowy plotera ACRO 55.

• Docięte na wymiar profile aluminiowe V-SLOT 2020 (kolor srebrny)
• Docięte na wymiar profile aluminiowe V-SLOT 2040 (kolor srebrny)
• Nakrętki HEX M5
• Zestaw śrub M5 z płaskim łbem
• Wpusty rowkowe T-NUT M5
• Wpusty rowkowe Drop-in T-NUT M5
• Zestaw rolek Solid V
• Łączniki narożne
• Wkręty samogwinujące
• Koła zębate (3szt) GT2-2M (14 zebów)
• Pasek GT2
• Zestaw płytek  ACRO (wykonane z tworzywa)
• Zaślepki boczne do rowków profili
• Narożniki L
• Dystanse aluminiowe
• Podkładki

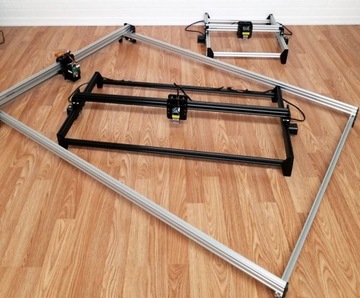

PLOTER ACRO ZNAJDĄ PAŃSTWO W RÓŻNYCH KONFIGURACJACH I ROZMIARACH NA POZOSTAŁYCH NASZYCH AUKCJACH.

Do zestawu  należy osobno nabyć m.in :

• LASER LUB NARZĘDZIE WSPÓŁPRACUJĄCE Z PLOTEREM
• STEROWNIKA  (Zalecamy BlackBox OpenBuilds, DUET2, Arduino + CNC SHIELD (UWAGA! WYMAGAĆ MOŻE ZMIANY ZASIALCZA NA 12V)

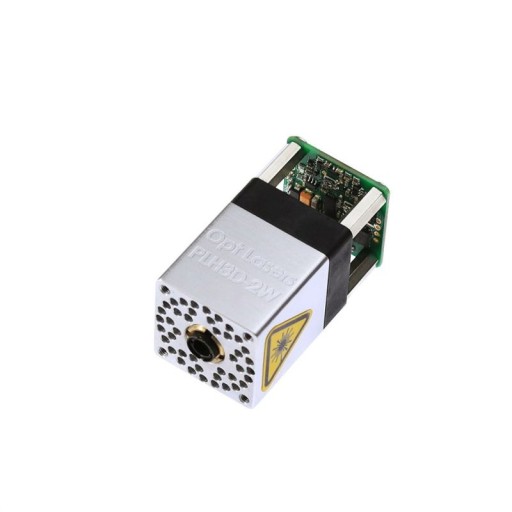

Laser Hobbystyczny PLH3D-2W OptLaser

Najmniejsza ale i mocna głowica laserowa z serii PLH3D.

Model PLH3D-2W to głowica o średniej mocy wyposażona w diodę laserową 450nm i soczewkę o wysokiej rozdzielczości.

Lekka konstrukcja (70g) pozwala na montaż głowicy lasera nawet na małych i delikatnych jednostkach.

Sterownik wyposażony w diodę LED informuje użytkownika kiedy laser jest "uruchomiony".

Soczewka lasera grawerującego jest zainstalowana i wyregulowana do ogniskowania na wysokości 60mm. Jest to optymalna odległość umożliwiająca szybką pracę z różnymi materiałami zarówno w celu grawerowania jak i cięcia.

System kontroli temperatury wyłączy głowicę lasera w przypadku przekroczenia temperatury krytycznej a mały sterownik zainstalowany bezpośrednio na głowicy poprawia prędkość modulacji diody!

Modulacja analogowa umożliwia sterowanie mocą lasera w zakresie 0V (laser OFF) , 5V(laser ON), 2V (laser ok. 40% mocy).

Laserem można również sterować TTL przy napięciu od 0 do 5V.

Aby modulować moc przez PWM, częstotliwość podstawowa powinna oscylować w zakresie od 5 do 10 kHz.

DANE TECHNICZNE:

• Wymiar: 30x30x68.5mm
• Rodzaj plamki przy 60mm: 0.07 x 0.15mm
• Zakres napięcia wejściowego modulacji: 0-5V
• Temperatura pracy: 0-40 C
• Odległość robocza: 30 - 120 mm
• Rozmiar plamki przy 30mm : 0.07x0.1 mm
• Napięcie wejściowe: 12-24V
• Max. pobór energii: 16W
• Typ modulacji: Analogowe/TTL
• Rozstaw otworów montażowych: 20mm
• Waga: 70g
• Długość fali diody laserowej: 445  m  (+/-10nm)
• Moc optyczna diody : 2W

Laser hobbystyczny PLH3D-2W umożliwia grawerowanie takich materiałów jak:

• Drewno
• Papier
• Skóra
• Tektura
• inne

Laser idealnie nadaje się do doświetlania/naświetlania płyt pokrytych światłoczułą powierzchnią co daje możliwość szybkiego prototypowania PCB!

GŁÓWNE ZALETY GŁOWICY PLH3D-2W

• Możliwość instalacji i dostosowania do większości producentów drukarek 3D i maszyn CNC
• Nie wymaga dodatkowego chłodzenia
• Prosta instalacja
• Sterownik zintegrowany z głowicą

Seria laserów PLH3D może współpracować z drukarkami 3D i frezarkami takich producentów jak :

• V-SLOT ACRO PLOTER OPENBUILDS
• V-SLOT Frezarki CNC ( LEAD CNC, WorkBee, Sphinx, MiniMill i inne)
• CNC Shark
• GeckoDrive 540
• MYDIYCNC
• Shapeoko 2
• Shapeoko 3
• Stepcraft
• Ulepszenie X-Carve
• Zen Toolworks
• Azteeg X3
• Lulzbot
• MakerBot Thing-O-Matic
• MakerBot Replicator1 i Clones
• MakiBOX
• MakerGear M2
• Replikator 2 i 2X
• RepRap - Melzi Board
• RepRap - RAMPS 1.4
• RepRap - RUMBA
• Ultimaker 1 / 2
• Velleman K8200

Uwaga:

• Pamiętaj, że to nie jest zabawka.
• Promieniowanie laserowe jest niebezpieczne, nawet gdy jest rozproszone lub odbite od jakiejkolwiek powierzchni.
• Zawsze używaj odpowiedniego ochronnego filtra laserowego na maszynie CNC dedykowanego do 430 - 480 nm, aby uniknąć odbitego promieniowania.
• Nigdy nie kieruj głowicy lasera na ludzi lub zwierzęta.
• Nie dotykaj wiązki, może to spowodować oparzenia.
• Nie patrz na belkę lub punkt wiązki podczas cięcia materiału.
• Promieniowanie laserowe - Unikaj narażenia oczu lub skóry na bezpośrednie lub rozproszone promieniowanie.
• Produkt laserowy klasy 4.

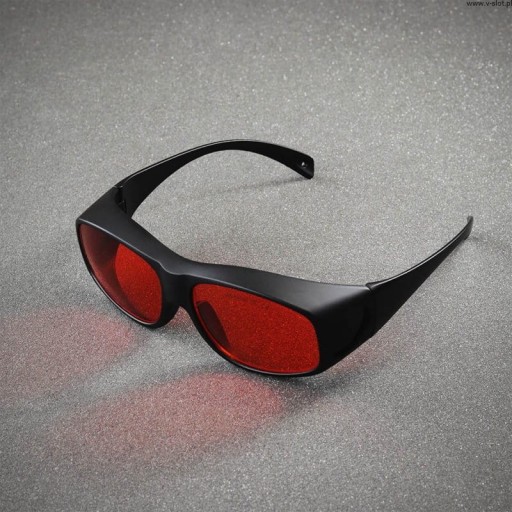

Okulary do pracy z laserem (450nm)

Okulary pomagają w zmniejszeniu prawdopodobieństwa dotarcia światła laserowego do oczu użytkownika.

Produkt bloguje światło ultrafioletowe, zielone, fioletowe i niebieskie (190 - 540nm).

Produkt zwiększa ochronę przed rozproszonym światłem

- Posiada certyfikat CE

- OD 7+ w zakresie o 190 do 540 nm

- Transmisja światła widzialnego 50%

Ważne jest, aby pamiętać, że okulary laserowe mogą być pomocne przy pracy z laserem szczególnie zapobiegając dotarciu światła rozproszonego to nie dają pełnej  ochrony oczu.

Użytkownik nie powinien polegać na nich w celu pełnej ochrony przed wiązką wpadającą do oka bezpośrednio lub pośrednio.

Zalecane jest podjęcie dodatkowych środków ostrożności podczas pracy z laserem.

Osoba pracująca z laserem powinna być odpowiednio przygotowana i wyszkolona do pracy z laserem.

Nie należy stosować półśrodków i tanich zamienników jako alternatywy.
