TUNEL ROZSĄCZAJĄCY 150L DRENAŻ SZAMBO DESZCZOWA

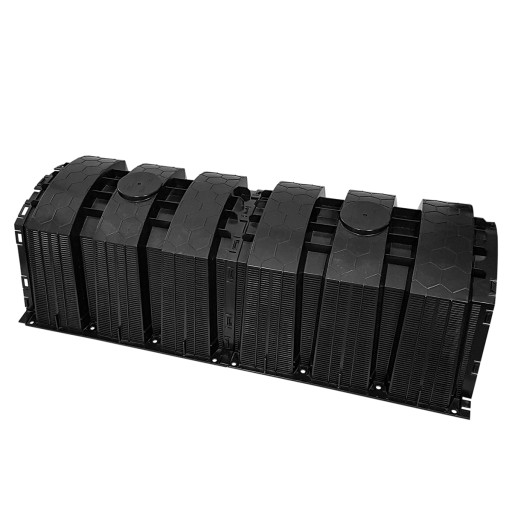

Aquabin Tunel rozsączający drenażowy do oczyszczalni i zbiorników na deszczówkę 150 L

Nowa generacja tradycyjnego drenażu przydomowej oczyszczalni ścieków!

Tunele rozsączające drenażowe 150 do rozsączania w gruncie ścieków zawierającej zanieczyszczenia gospodarstw domowych. Budowa tuneli, pozwala również na wykorzystanie ich do magazynowania i rozsączania wód opadowych.

Tunel układamy w gruncie tworząc grawitacyjne złoża rozsączające.

Na ścianach bocznych tunel posiada podłużne szczeliny, którymi ścieki jak i woda deszczowa mogą być rozsączane w gruncie.

Tunele rozsączające 150 wykonane zostały z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkty o zwartej i lekkiej konstrukcji. Każdy tunel posiada ożebrowanie wzmacniające konstrukcję. Wysokość perforacji bocznej tunelu wynosi 300 mm.

Pojemność pojedynczego tunelu wynosi 150 litrów.

• Wykonane z PEHD polietylenu wysokiej gęstości
• Do rozsączania ścieków i wody deszczowej w gruncie
• Łatwy montaż i wygodny transport
• Lekka konstrukcja tunelu
• Możliwość łączenia tuneli w ciągi o dowolnej długości
• Niewielka głębokość posadowienia
• Dwa przyłącza wentylacji Ø110 w górnej części tunelu
• Dekiel z deflektorem wlotowym (dostępny oddzielnie)
• Przyłącza wlotowe o średnicy Ø110 i Ø160 mm
• Możliwość instalacji w miejscach o ruchu aut do 3,5T
• Odporność na korozję chemiczną
• Wysoka odporność mechaniczna

Parametry techniczne tunelu Aquabin 150:

• Długość (mm): 1200
• Szerokość (mm): 500
• Wysokość (mm): 360
• Waga (kg): 5
• Całkowita powierzchnia rozsączania (m2): 1,3

Warunki montażu tunelu AQUABIN 150L:

Na początku nitki tuneli montowany jest dekiel wyposażony w deflektor.

Zadaniem deflektora jest przyjęcie uderzenia hydraulicznego doprowadzonych ścieków lub wody. Poprzez jego zastosowanie pod tunelami nie następuje wymywanie gruntu w miejscu napływu ścieków lub wody.

Dekiel montujemy również na końcu nitki tuneli. Złoże należy wyposażyć w doprowadzenie powietrza na jego końcu. Można to zrobić poprzez wykorzystanie jednego z dwóch przyłączy znajdujących się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Przyłącza na górze tunelu można wykorzystać również w celu rewizji nitki tuneli.

Minimalna szerokość wykopu złoża powinna wynosić 0,5 m, a minimalna odległość pomiędzy nitkami 1 m.

Dno wykopu powinno być starannie wyrównane. Na dnie wykopu układamy warstwę wspomagającą rozsączenie (1) składającą się z kamieni o frakcji 16-32 mm lub kruszywa (bez wapieni) o frakcji 32-64 mm, o grubości nie mniejszej niż 100 mm. Pod warunkiem występowania gruntów dobrze przepuszczalnych.

Warstwa wspomagająca może być dowolnie zwiększona w zależności od warunków gruntowo-wodnych. Tunele należy nakryć geowłókniną (2). Nitki tuneli układamy ze spadkiem około 1%.

Tunele układamy maksymalnie na głębokości 1200 mm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Długość pojedynczej nitki tuneli nie powinna przekraczać 30 m. Każdą nitkę złoża należy wyposażyć w doprowadzenie powietrza – wentylację niską. Całość zasypać gruntem rodzimym (3).

Dla rozsączania wody deszczowej warstwa wspomagająca nie jest wymagana.

Złoża z tuneli mogą być instalowane w miejscach ruchu kołowego oraz pod parkingami, gdzie następuje ruch aut do 3,5 tony. W takim przypadku należy zachować poziom minimum 50 cm, pomiędzy powierzchnią gruntu a górną krawędzią tuneli.

Jak dobrać tunel rozsączający (drenażowy) do oczyszczalni:

Producent zaleca minimalną wartość tuneli na jednego użytkownika przy posadowieniu w gruntach dobrze przepuszczalnych:

• Osadniki gnilne; 3 tunele na 1 użytkownika (RLM)
• Oczyszczalnie z napowietrzaniem (biologiczne); 2 tunele na 1 użytkownika (RLM)

Jak dobrać tunel rozsączający dla zbiorników na wodę deszczową:

Przy montażu za zbiornikiem na wodę deszczową lub odwodnieniem liniowym producent zaleca przyjąć przelicznik:

• 1 Tunel rozsączający na każde 15m2 powierzchni połaci dachowej lub powierzchni, z której zbierana jest woda, dla średniej sumy opadów rocznych na 1m2 = 600 mm.

Ilość tuneli jak i grubość warstwy wspomagającej należy dobrać do aktualnych warunków gruntowo-wodnych.

Opakowanie: 1 tunel rozsączający o poj. 150L

Uwaga: dekle zamykające (deflektory) dostępne oddzielnie.
