КОНДЕНСАТОР ЗВАР 3П 18.2КВАР/440В 50ГЦ

Kondensator do kompensacji mocy biernej

• Symbol: ZVAR44181D3W
• Moc nominalna kondensatora (Un/Qn): 440V/ 18,15 kvar
• Moc kondensatora przy 400V:  15 kvar
• Prąd znamionowy (400V/440V) : 21,7A/23,8 A
• Pojemność : 3 X 99,5 ?f
• Wymiary  : 82 x 246 x H=215mm

• Puszka aluminiowa AL3003 malowana proszkowo RAL7035
• Przyłącza i pokrywa - Śruby z łbem sześciokątnym M8; pokrywa poliamid PA66-GF25 w klasie V0
• Dielektryk / okładziny - Polipropylenowa folia / metalizowana alu-cynkiem
• Impregnat - Suchy, żywiczny w klasie V0
• Zabezpieczenie przeciwwybuchowe - poprzez urządzenie nadciśnieniowe (membrana odłączająca znormalizowany bezpiecznik)
• Rodzaje uszkodzeń kondensatora - brak ryzyka, ponieważ: suchy; samogasnący; niemożliwa deformacja
• Temperatura otoczenia: -40° do +55° C
• Średnia temperatura pracy przez 24h: 45°C
• Moc strat (ciepło) - < 0,3W / kVAr (wliczony rezystor rozładowujący)
• Maksymalne dopuszczalne napięcie - zgodnie z normą IEC 60831 - 1 i 2:

1. - Ucn + 20% 8h / dzień
2. - Ucn + 25% 30min / dzień
3. - Ucn + 30% 5min / dzień
4. - Przykład: Ucn = 440V+20% = 528V 8h / dzień

• Maksymalny dopuszczalny prąd – 1,5In
• Testowane napięciem (zacisk - zacisk) - 2,15 Un AC 10s
• Testowane napięciem (zacisk - obudowa) - 6kV AC 1min; 10kV AC 1,2/50ms
• Żywotność:  > 100 000h
• Pozycja pracy: Dowolna

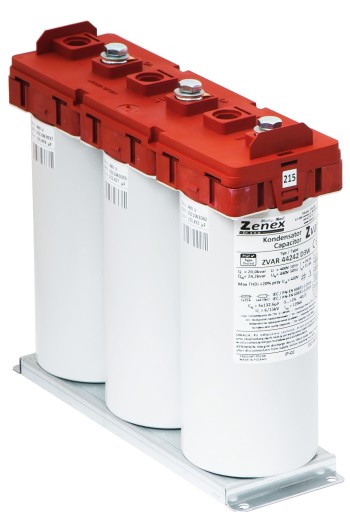

Podane zdjęcia są zdjęciami poglądowymi
