бесконтактное реле мосфет 5В-36В/15А

Oferuję:

Bezstykowy (nieiskrzący) moduł przekaźnikowy do wzmacniania sygnałów PWM i nie tylko.

Jest to wysokiej mocy (400 W) moduł wykonawczy (przekaźnikowy) skonstruowany na tranzystorach polowych (bez elementów mechanicznych), mający wszechstronne zastosowanie wszędzie tam, gdzie występuje wysoka częstotliwość przełączania (0-20 kHz), oraz tam gdzie środowisko nie dopuszcza zastosowania żadnych elementów iskrzących - takich jak przekaźniki, oraz konieczne jest wyeliminowanie zakłóceń elektro/radio/akustycznych. Zalet jest oczywiście znacznie więcej, lecz nie będę ich wszystkich wymieniał.

Moduł zaprojektowano z myślą o sterowaniu w konstrukcjach wymagających przełączania wysokich prądów przy wykorzystaniu sygnału cyfrowego - wysoki i niski poziom (DC 3.3 V - 20 V) z uwzględnieniem wysokich częstotliwości przełączania (0 - 20 kHz).

UWAGA!

Sterowanie odbywa się po lini ujemnej, oznacza to iż pomimo wejścia i wyjścia dwubiegunowego, wejście dodatnie jest na stałe połączone z wyjściem. Aktywna jest jedynie linia ujemna.

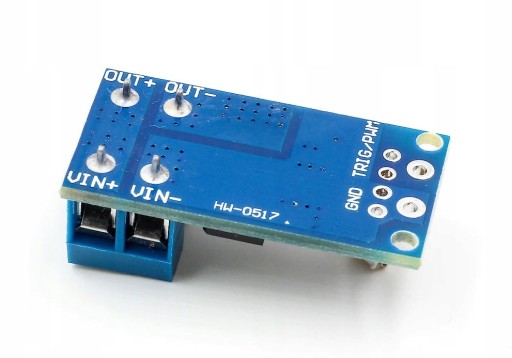

Sterowanie modułem odbywa się klasycznie:

• GND - masa,
• TRIG/PWM - sygnał sterujący.

Parametry produktu:

• napięcie robocze: DC 5 V - 36 V;
• źródło sygnału wyzwalania: cyfrowy wysoki i niski poziom (DC 3.3 V - 20 V), może być podłączony do portu IO mikro kontrolera, interfejsu PLC,
• zasilanie: prąd stały (DC),
• może być sterowany sygnałem PWM, częstotliwość sygnału 0 - 20 kHz.
• dopuszczalne granice napięcia sterowanego: DC 5 V-36 V,
• prąd ciągły w temperaturze pokojowej 15 A, moc 400 W. Przy zastosowaniu dodatkowego źródła rozpraszania ciepła (konkretny radiator z nadmuchem wymuszonym wentylatorem) maksymalny prąd chwilowy do 30 A.
• zastosowanie: moduł może kontrolować urządzenia elektryczne wymagające dużych mocy, oraz dużych prądów, takich jak silniki, żarówki, taśmy LED'owe, silniki prądu stałego, pompy, zawory elektromagnetyczne, grzałki, itp., przy wysterowaniu sygnałem PWM może regulować prędkości obrotowe silników, jasność świecenia lamp, itp.
• żywotność: nieograniczona (brak elementów czynnych mechanicznie).
• temperatura pracy:-40 do +85 C;

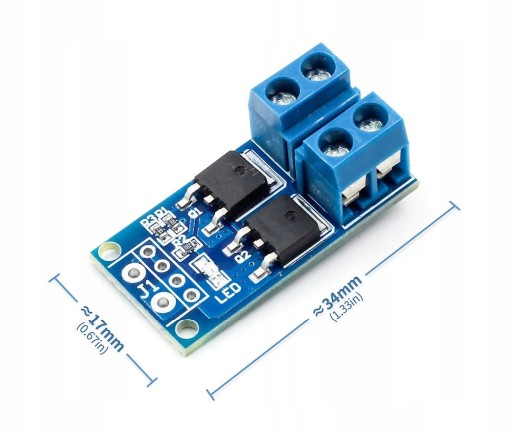

• wymiary: 3.4 x 1.7 x 1.2 cm

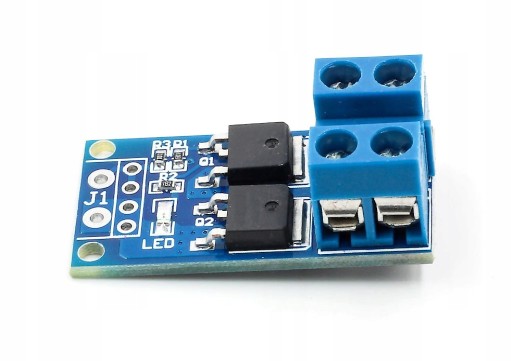

W zależności od zastosowania, producent umożliwił zarówno wlutowanie przewodów z sygnałem sterującym do padów widocznych na płytce, jak też zastosowanie szpilek (kołeczków) takich jakie są stosowane w wielu systemach kompatybilnych z Arduino. Rozstaw otworów na ich wlutowanie (raster) jest zgodny z powszechnie przyjętymi standardami.
