Светодиодный ЖК-фото контроллер лестницы + датчики Sharp

Nowość w ofercie. Sterownik schodowy LED 11-17k LCD FZ (Funkcja Zmierzchowa).

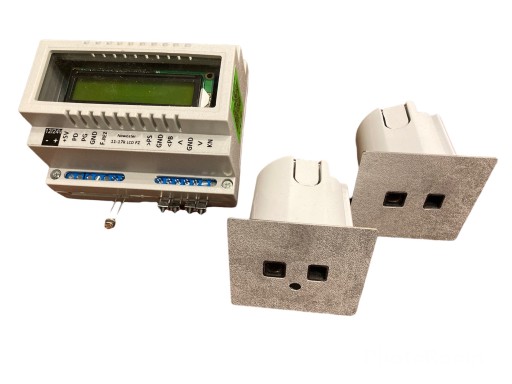

W zestawie:

1. Sterownik schodowy 11-17k LCD FZ + fotorezystor - 1szt

2. Czujka optyczna Sharp - 2szt

3. maskownica stalowa 0,5mm grubości w okleinie imitującej beton , wymiar 63x36mm do puszki fi50 + puszki - 2szt ( jedna z maskownic w wersji z otworem na fotorezystor)

Dostępne inne typy maskownic drewniane, pleksi, stalowe w okleinie (duży wybór oklein kolory, szczotki, błyszczące, drewnopodobne i specjalne). Dostępne inne wymiary (np. 75x75mm, prostokątne 35x65mm).

W zestawie fotorezystor PGM5549 w metalowej obudowie.

LCD zielony. Na życzenie niebieski. Inne kolory w miarę dostępności.

Obsługuje od 11 do 17 stopni schodowych (punktów świetlnych) + kanał niezależny KN.

Uniwersalna obudowa do montażu na szynę DIN.

Produkt polski. Przeznaczony również na rynki zagraniczne.

Aktualnie dostępne języki LCD (wybierane w sterowniku przy starcie zasilania) to:

• polski (PL)
• angielski (EN)
• niemiecki (DE)
• czeski (CZ)

Łatwy montaż. Szybka instalacja (oznaczenia wejść/wyjść na płytce przy złączach zaciskowych). Mimo dość rozbudowanych algorytmów i funkcji to ustawianie i regulacje przyjazne użytkownikowi. Bardzo pomocny wyświetlacz LCD, który ułatwia ustawianie parametrów oraz testowanie i diagnostykę (np. czujek). Wyświetlacz LCD można wygasić co powoduje wysoką energooszczędność sterownika. Zastosowany tradycyjny wyświetlacz LCD 2x16 jest dużo bardziej energooszczędny od wyświetlaczy OLED itp. i w zupełności wystarczający do ustawień menu, regulacji i odczytów komunikatów pracy.

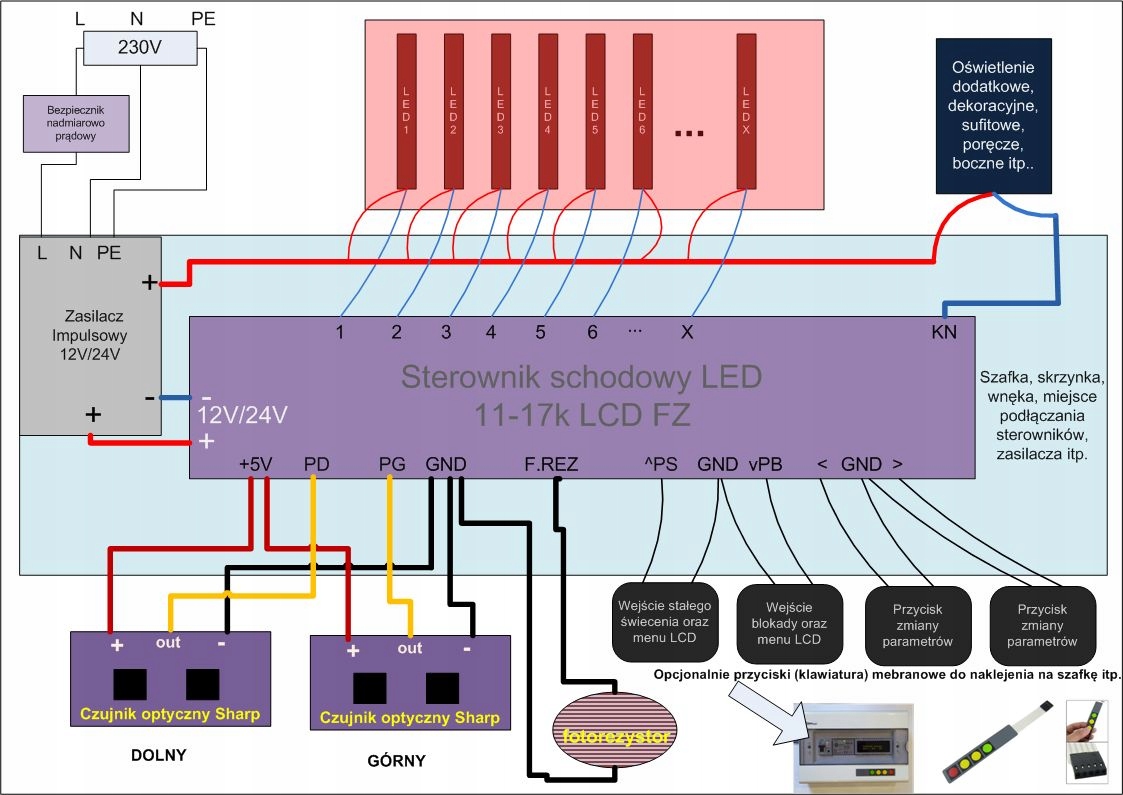

Do sterownika można podłączyć wiele typów i rodzajów czujek zasilanych napięciem 5V (ze sterownika) lub 12/24V (zasilanych z zasilacza).

Uwaga. Można mieszać typy czujek. Czyli np. na dół można podłączyć czujkę mini PIR wyzwalaną stanem wysokim a na górze czujkę optyczną Sharp analogową wyzwalaną progiem napięcia.

Przykładowe obsługiwane typy czujek:

• Mini PIR HC-SR501 (standard wyzwalanie stanem wysokim) lub z adapterem (wyzwalane stanem niskim), SR505, SR602, AM312 itp.
• Optyczne standard 0,8m E18-D80NK lub inne podobne klony (wyzwalane stanem niskim)
• Optyczne Sharp cyfrowe z zasięgiem na stałe 80cm (z adapterem, wyzwalane stanem niskim)
• Optyczne Sharp analogowe standard 150cm, mini 150cm , midi 80cm, 5m/ 500cm (wyzwalane progiem napięcia). Czujki optyczne Sharp to w większości przypadków najlepsze czujki na schody. Wąski kąt działania, szybkie w reakcji (poniżej 100ms), bezpieczne w działaniu (wiązka podczerwieni) oraz ustawiany zasięg powodują, że w tej klasie cenowej są bezkonkurencyjne.

Parametry elektryczne:

Zasilanie DC 12/24V (od 8V do 30V).

Przystosowany do taśm LED zarówno 12V jak i 24V (np. COB). Praktycznie wszystkie typy standardowych taśm LED 12/24V.

Przystosowany do oczek LED (żarówek LED) 12V, 24V, 10V, 14V itp.

Uwaga. Żarówki LED z driverami muszą mieć opcje ściemniania PWM.

Obciążalność prądowa 1A na kanał + 3A kanał niezależny.

Instrukcja: Skanuj kod QR,
