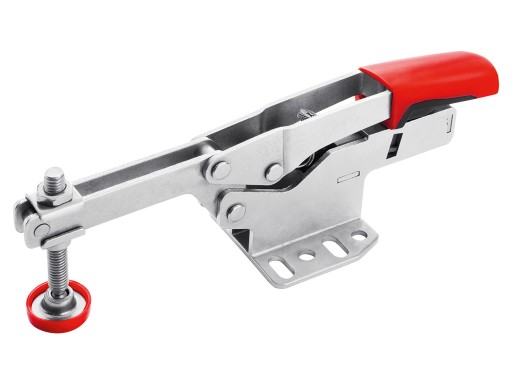

Вертикальный зажим Bessey STC-HH70 с горизонтальным основанием

Docisk pionowy z otwartym ramieniem i podstawą poziomą

• Producent: Bessey
• Symbol: STC-HH70
• Zakres regulacji: 60 mm

Cechy

• Dźwignia w położeniu zamkniętym jest ustawiona poziomo
• Automatyczna, bezstopniowa regulacja wysokości mocowania (od 0 do 65 mm) przy prawie niezmienionej sile docisku - nie wymaga ręcznego ustawiania śruby dociskowej
• Siła docisku regulowana w zakresie do 2500 N w zależności od ustawienia śruby dociskowej w przegubie
• Mocna i sztywna konstrukcja z blachy wysokogatunkowej gwarantująca długą żywotność docisku
• Podstawa z rozstawem otworów mocujących w mm oraz calach
• Dwukomponentowa rękojeść z wysokiej jakości tworzywa sztucznego

Przeznaczenie

Materiały:

• Drewno - Drewno: ●●●
• Drewno - Stal: ●●●
• Drewno - Materiały delikatne: ●
• Drewno - Tworzywo sztuczne: ●●●
• Stal - Stal: ●●●
• Stal - Tworzywo sztuczne: ●●●
• Tworzywo sztuczne - Tworzywo sztuczne: ●●●
• Materiały delikatne - Materiały delikatne: ●

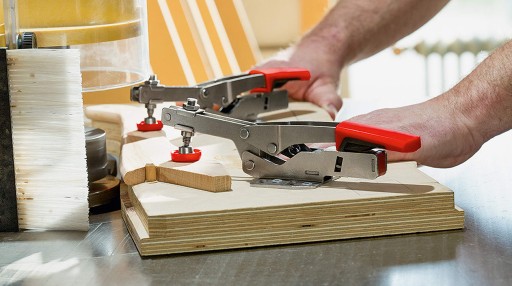

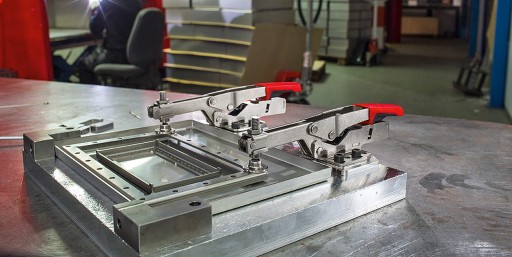

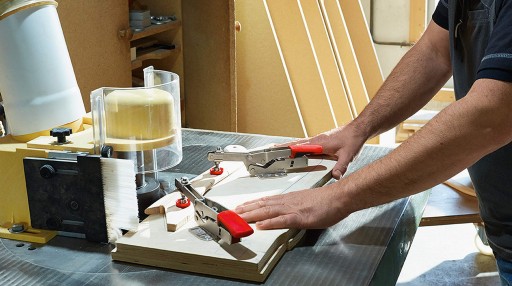

Zastosowanie

• Przytrzymywanie: ●●●
• Prace spawalnicze: ●●
• Mocowanie na wiertarkach kolumnowych: ●●
• Mocowanie na stołach maszynowych: ●●●
• Mocowanie powierzchni ukośnych: ●
• Narzędzia specjalne: ●●●

Dane techniczne

• Symbol: STC-HH70
• Waga: 0,42 kg
• Zakres regulacji: 60 mm
• Siła docisku: 2500 N

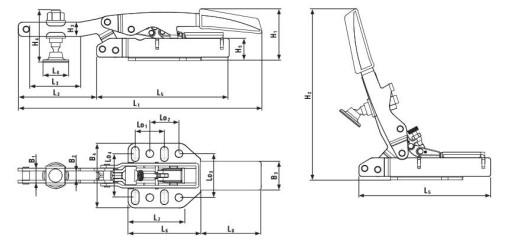

Tabela wymiarów

• Długość całkowita - L1: 210 mm / 8,27 cali
• Długość wysięgnika - L2: 66 mm / 2,6 cali
• Zakres regulacji śruby - L3: 40 mm / 1,57 cali
• Średnica talerzyka śruby dociskowej - L4: 23 mm / 0,91 cali
• Długość korpusu - L5: 115 mm / 4,53 cali
• Długość podstawy 1 - L6: 64 mm / 2,52 cali
• Długość podstawy 2 - L7: 50 mm / 1,97 cali
• Długość rękojeści - L8: 53 mm / 2,09 cali
• Wysokość rękojeści w położeniu zamkniętym - H1: 46 mm / 1,81 cali
• Wysokość rękojeści w położeniu otwartym - H2: 155 mm / 6,10 cali
• Wysokość wysięgnika - H3: 13 mm / 0,51 cali
• Wysokość śruby całkowita - H4: 50 mm / 1,97 cali
• Wysokość korpusu - H5: 20 mm / 0,79 cali
• Szerokość zewnętrzna wysięgnika - B1: 13 mm / 0,51 cali
• Szerokość wewnętrzna wysięgnika - B2: 8 mm / 0,31 cali
• Szerokość rękojeści - B3: 26 mm / 1,02 cali
• Szerokość podstawy - B4: 57 mm / 2,24 cali
• Rozstaw otworów podłużnych 1 - Lo1: 25,4 mm / 1 cal
• Rozstaw otworów podłużnych 2 - Lo2: 25,4 mm / 1 cal
• Rozstaw otworów podłużnych 3 - Lo3: 38 mm / 1,5 cala
• Rozstaw poprzeczny otworów podłużnych - Lo4: 32 - 44 mm / 1,26 - 1,73 cali
• Średnica otworu - Ø: 6,3 mm / 0,25 cali
