HEF4017BE CD4017BE 4017 DIP-16 Oryginał TI

HEF4017BE CD4017BE 4017 DIP-16 Oryginał TI

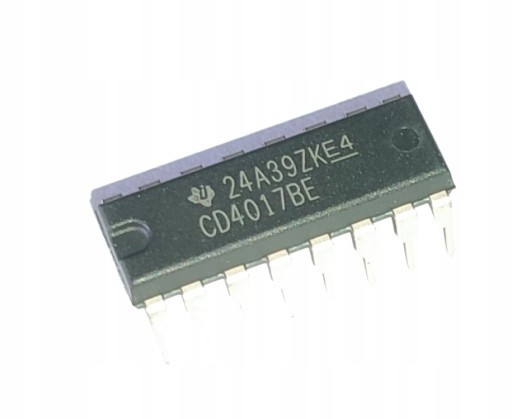

Nowe Oryginalne Układy CD4017BE Producenta Texas Instruments

CD4017B to liczniki Johnsona posiadające 10 dekodowanych wyjść. Wejścia obejmują sygnał CLOCK, RESET i CLOCK INHIBIT. Działanie wyzwalacza Schmitta w obwodzie wejściowym CLOCK zapewnia kształtowanie impulsu, które umożliwia nieograniczone czasy narastania i opadania impulsów na wejściu zegara. Liczniki te są wyprzedzone o jedno zliczenie przy dodatnim przejściu sygnału zegara, jeśli sygnał CLOCK INHIBIT jest niski. Przesunięcie licznika przez linię zegarową jest wstrzymywane, gdy sygnał CLOCK INHIBIT jest wysoki. Wysoki sygnał RESET zeruje licznik do zera. Użycie konfiguracji licznika Johnson pozwala na szybkie działanie, 2-wejściowe bramkowanie dekodowania i dekodowane wyjścia bez impulsów. Zapewniona jest bramka przeciwblokująca, zapewniając w ten sposób prawidłową sekwencję zliczania. Dekodowane dane wyjściowe są zwykle niskie i osiągają wysokie wartości tylko w odpowiedniej dekodowanej szczelinie czasowej. Każde dekodowane wyjście pozostaje na wysokim poziomie przez jeden pełny cykl zegara. Sygnał CARRY-OUT kończy się cyklem co 10 cykli wejścia zegara i jest używany do taktowania następnego urządzenia w łańcuchu zliczania wielu urządzeń.

Napięcie zasilania: 3-18V

Typ wejścia: Standard CMOS

Typ wyjścia: Push-Pull
