MCS-51/AVR Willem PDIP20/40 ZIF + адаптер PLCC44

Adapter Willem MCS-51 & AVR Board  umożliwia programowanie

procesorów z rodziny MCS-51:

- 89Cxxx (DIL40),

- 89Cx051 (DIL20)

oraz z rodziny AVR:

- AT90S8515/4414 (DIL40),

- AT90S2313/1200 (DIL20)

- przy użyciu programatorów typu Willem.

np. Atmel AT89Cxx (MCS-51) Adapter 32pin to MCS-51

Atmel Auto Select : AT89C51/52/55 , AT89LV51/52/55

AT89S8252 (8K+2K) AT89S53 , AT89LS8252 , AT89LS53

AT89C1051, AT89C2051, AT89C4051 RC (289pin) 32KB)

AT89C55WD, (6.2V) SST89C54/58 , SI89C52

Intel Auto Select : i87C51, i87C51FA , i87C51FB

i8xC51 i8xC52 , i8xC54 , i8xC58 (tWP = 100uS*25 Pulse)

np. Atmel AVR 8-bit RISC AT90Sxxx (Parallel programming) Adapter 32pin to MCS-51

(read,write,erase,verify,checkempty,Lockbits ,Fusebits) [Flash memory/EEPROM]

AT90S1200 , AT90S2313 , 90S2333 , 90S4433 , 90S4414 , 90S8515

90 , 90S8535 Reference AT90S2313 pin

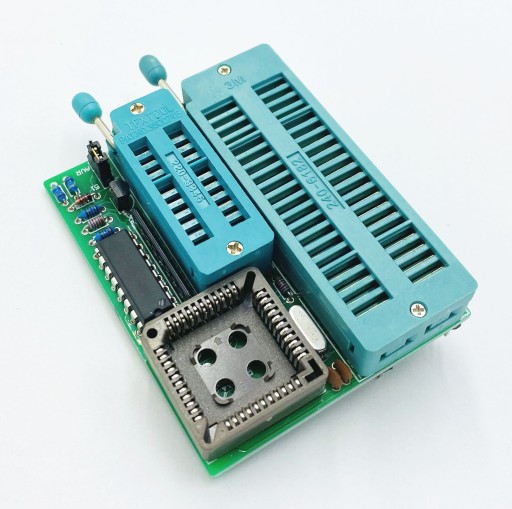

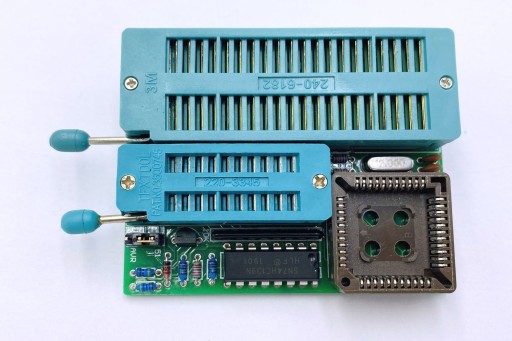

Adapter został wyposażony w dwie podstawki ZIF: Dla układów w obudowach PDIP 20 i 40-pin oraz podstawkę PLCC44.

Posiada również  zworkę konfiguracyjną dla wyboru typu układu MCS-51 / AVR

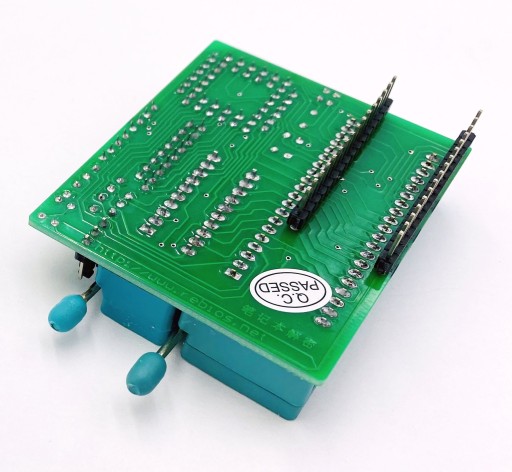

- Wyprowadzenia: PDIP20/PDIP40/PLCC44-->DIL32 (dedykowane wyłącznie dla programatorów typu Willem)

- Odległość między rzędami wyprowadzeń układu PDIP20: 7,62mm (.300")

- Odległość między rzędami wyprowadzeń układu PDIP40: 15,24mm (.600")

- Raster ( rozstaw między wyprowadzeniami) elementu PDIP20/PDIP40: 2,54mm

- Raster ( rozstaw między wyprowadzeniami) elementu PLCC44: 1,27mm

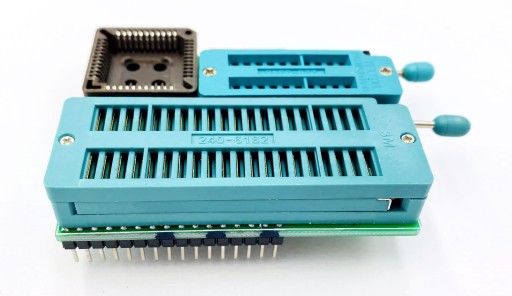

- Piny PDIP typu goldpin - dla podstawek typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośtedniego gniazda typu IDC).

Programowanie odbywa się w sposób równoległy (co umożliwia m.in. programowanie i odczyt bitów FSTRT i SPIEN w mikrokontrolerach AVR- niedostępne dla programatorów szeregowych)

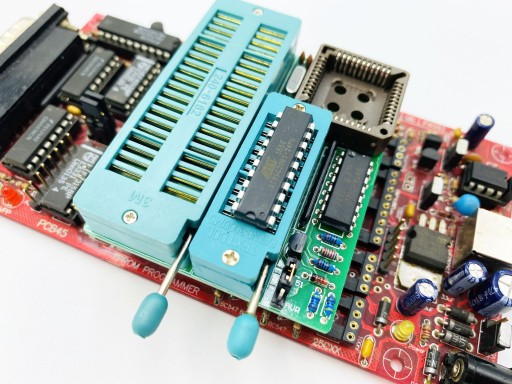

Układy należy umieszczać w adapterze jak na zdjęciach poniżej:

Przedmiotem sprzedaży jest sam adapter. Programator i układ widoczny na zdjęciu powyżej jest prezentowany wyłącznie w celach poglądowych.
