FD246 Фильтр предварительной очистки воды 3/4–1 дюйм, 40–60 м, нержавеющая сталь, самоочищающийся скребок

FD246 WATERCLEAN Filtr wstępny 3/4"-1", 4m3/h, 40-60 m siatka inox 90cm2,skrobak. Samoczyszczący S-D

WATERCLEAN FD246 Filtr wstępny, 40-60 m, siatka inox powierzchnia 90cm2.

- Filtr wielokrotnego użytku, dzięki zastosowaniu trwałego wkładu ze stali nierdzewnej SS316L zapewnia trwałość na kilka lat.

- Cecha szczególna FD246- wbudowany skrobak i obrotowy pierścień /pokrętło umożliwiające usuwanie brudu z siatki, bez otwierania filtra.

- Dokładne filtrowanie 40/60 m przy dużym przepływie, dzięki zastosowaniu dużej siatki o powierzchni filtracji 90 cm2, średnica 33mm (dwukrotnie większej niż standardowa 42cm2).

- Większa powierzchnia pozwala na poprawne funkcjonowanie filtra przy bardziej zanieczyszczonej wodzie i zmniejsza częstotliwość czyszczenia.

- Przepływ do 4m3/godz BIG OUTPUT. Zastosowanie do wody z własnej studni lub też z sieci wodociągowej, w budynkach mieszkalnym i przemysłowych.

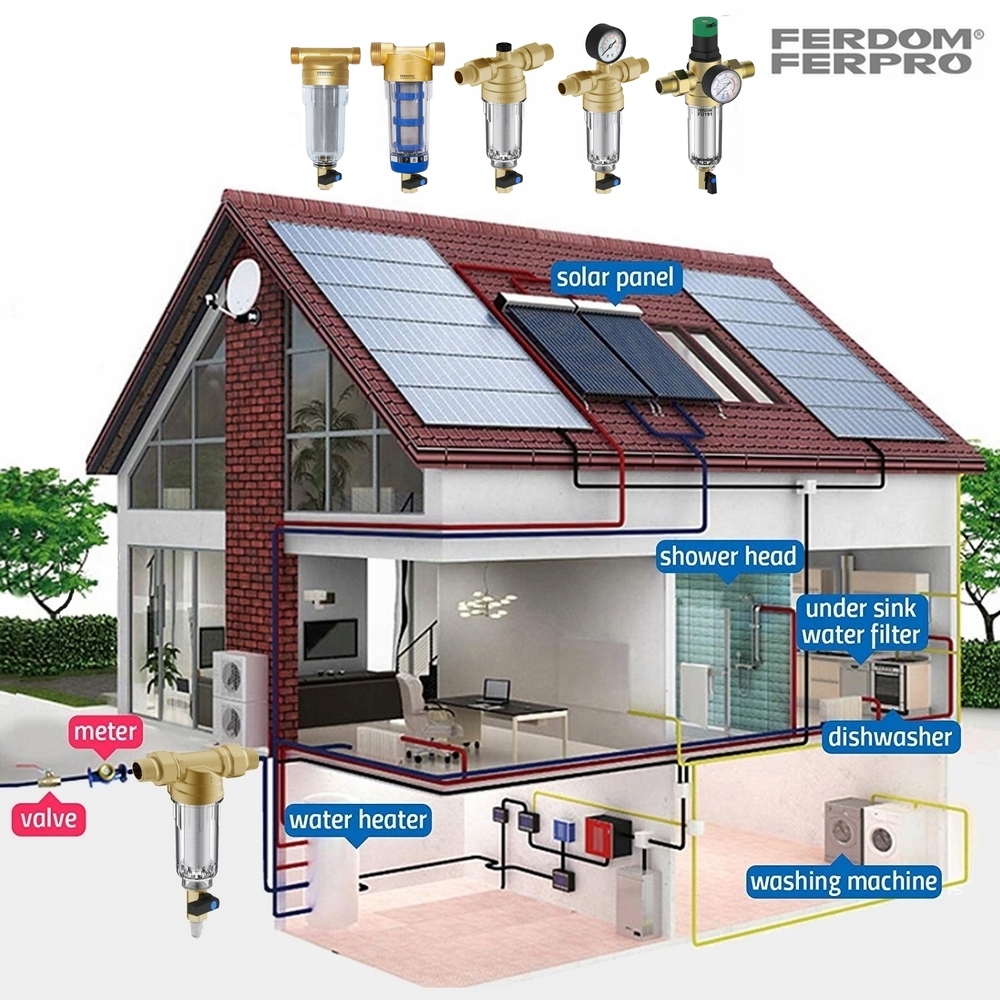

- Filtr zabezpiecza armaturę jak wodomierze, pralki, zmywarki, baterie łazienkowe i kuchenne przed nierozpuszczalnymi zanieczyszczeniami.

- Zalecane zastosowanie jako pierwszy filtr (pre-filtr) przed delikatną armaturą jak zmiękczacze, odżelaziacze, stacje osmozy itp.

- Jeśli jakość wody jest bardzo zła z dużymi zanieczyszczeniami, zaleca się zamontowanie między głównym zaworem odcinającym a tym filtrem, kolejnego filtra wstępnego o większym mikronażu 90 m, aby zatrzymać największe cząstki (FERDOM FD177 /178 /180).

- Typ filtra Spin Down- po otworzeniu zaworu spustowego wir wody z sieci przesuwający się do dołu czyści wkład i usuwa zebrane zanieczyszczenia.

- Łatwy montaż do instalacji wodociągowej za pomocą złącza 3/4" (DN20) oraz 1" (DN25).

- Większa powierzchnia pozwala na poprawne funkcjonowanie filtra przy bardziej zanieczyszczonej wodzie i zmniejsza częstotliwość czyszczenia.

- Przezroczysta obudowa pozwala na łatwe sprawdzanie stanu siatki wewnątrz filtra.

Działanie filtra

Zasada działania filtra wstępnego polega na oddzielaniu w przepływającej wodzie (na zasadzie filtracji) zanieczyszczeń nierozpuszczalnych o frakcji większej niż (40/60 m). Im mniejszy mikronaż, tym filtracja skuteczniejsza, lecz większa strata ciśnienia na filtrze. W przypadku filtra FD246 dzięki większej powierzchni filtrującej (aż 90 cm2), można było zastosować wkład z drobniejszą siatką nie tracąc nic na ciśnieniu. Wkład jest wielokrotnego użytku i ulega wyczyszczeniu z zatrzymanych osadów podczas ręcznej fazy płukania (Spin Down)

Montaż i użytkowanie

Łatwy montaż do instalacji wodociągowej. Rury muszą być w linii poziomej tak aby filtr został zamontowany w pozycji pionowej. Miejsce montażu za kurkiem odcinającym dopływ wody do budynku, mieszkania.

Regularna obsługa polega na kontroli stopnia zanieczyszczenia wkładu (obudowa jest przejrzysta) i jeżeli widoczne są zanieczyszczenia na odkręceniu zaworu spustowego filtra. Czynność tą wykonuje się bez wyłączania zasilania wody, kilka razy należy pokręcić w prawo i lewo pokrętłem skrobaka, który oczyszcza mechanicznie powierzchnie siatki.

Następnie otworzyć na chwilę zawór spustowy i pokręcić ponownie skrobakiem. Ciśnienie wody przy otwartym zaworze spustowym wypycha zanieczyszczenia z filtra i opłukuje jego wkład/siatkę filtracyjną. Po ponownym zamknięciu zaworu spustowego, filtr wraca do cyklu pracy.

Sporadyczna obsługa polega na mechanicznym czyszczeniu siatki filtracyjnej (po otwarciu filtra) lub na jej wymianie (raz na kilka lat). Do tej czynności należy wyłączyć dopływ wody i odkręcić obudowę od głowicy.

Montaż zaworów odcinających zalecany ale nie konieczny (rzadko zachodzi potrzeba zamknięcia dopływu wody).

Zalecane zastosowanie:

- W wodociągowych instalacjach domowych (główne przeznaczenie).

- Wybranych zastosowaniach przemysłowych.

Filtr wstępny zabezpiecza armaturę domową przed nierozpuszczalnymi zanieczyszczeniami z sieci wodociągowej lub własnego ujęcia wody (piasek, rdza, drobne cząstki elementów uszczelniających itp.).

W szczególności chroni domowy sprzęt AGD (pralka, zmywarka), ceramiczne głowice w bateriach łazienkowych i kuchennych, głowice urządzeń uzdatniających wodę (m.in. zmiękczacz, odżelaziacz itp.)

Zalecane zastosowanie jako pierwszy filtr (pre-filtr) przed delikatną armaturą jak zmiękczacze, odżelaziacze, stacje osmozy itp. W ten sposób zwiększa się trwałość kolejnych filtrów w ciągu filtracyjnym, które mogą mieć mikronaż np. od 1 do 40 mikronów i mogą się szybko blokować większymi zanieczyszczeniami czy też ulec uszkodzeniu.

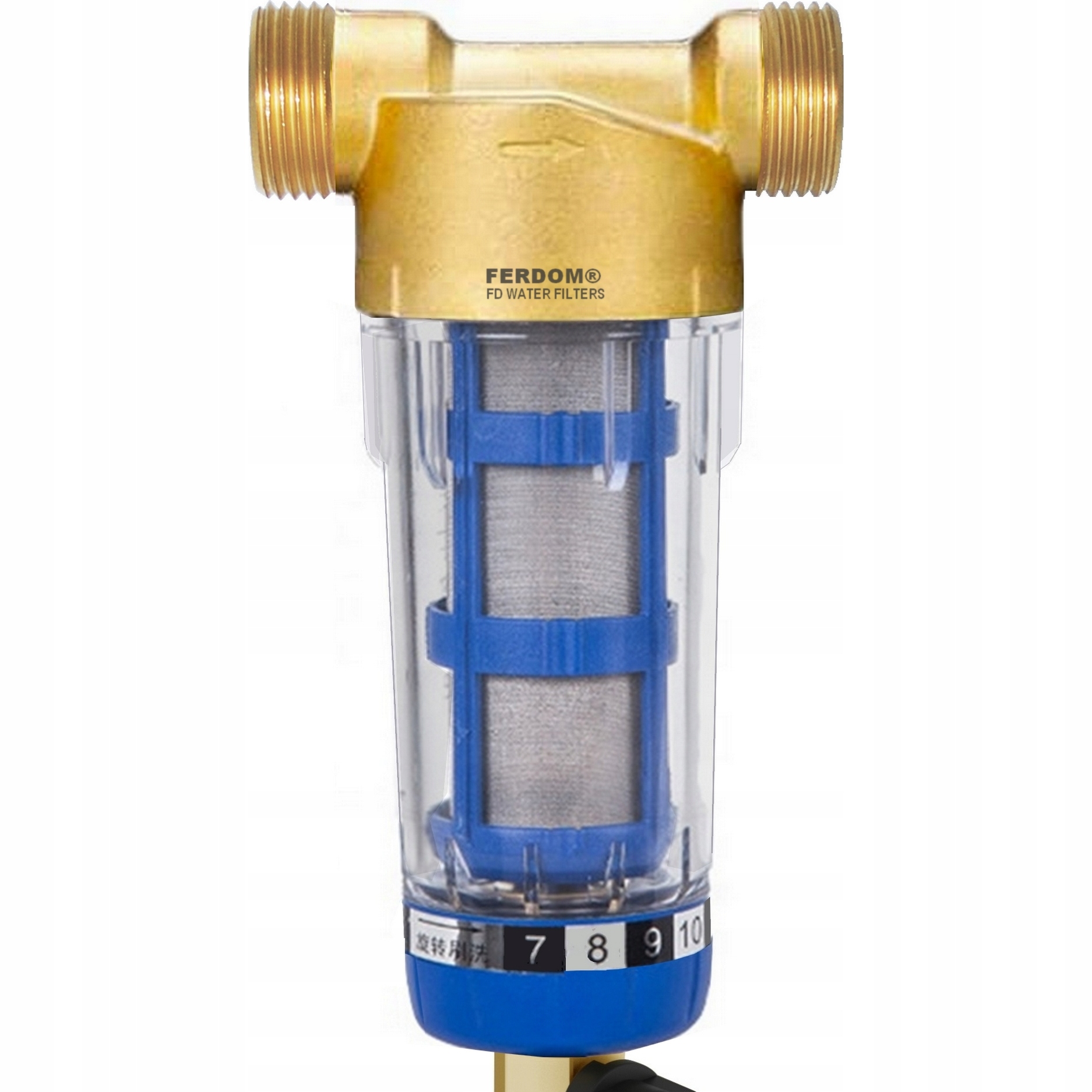

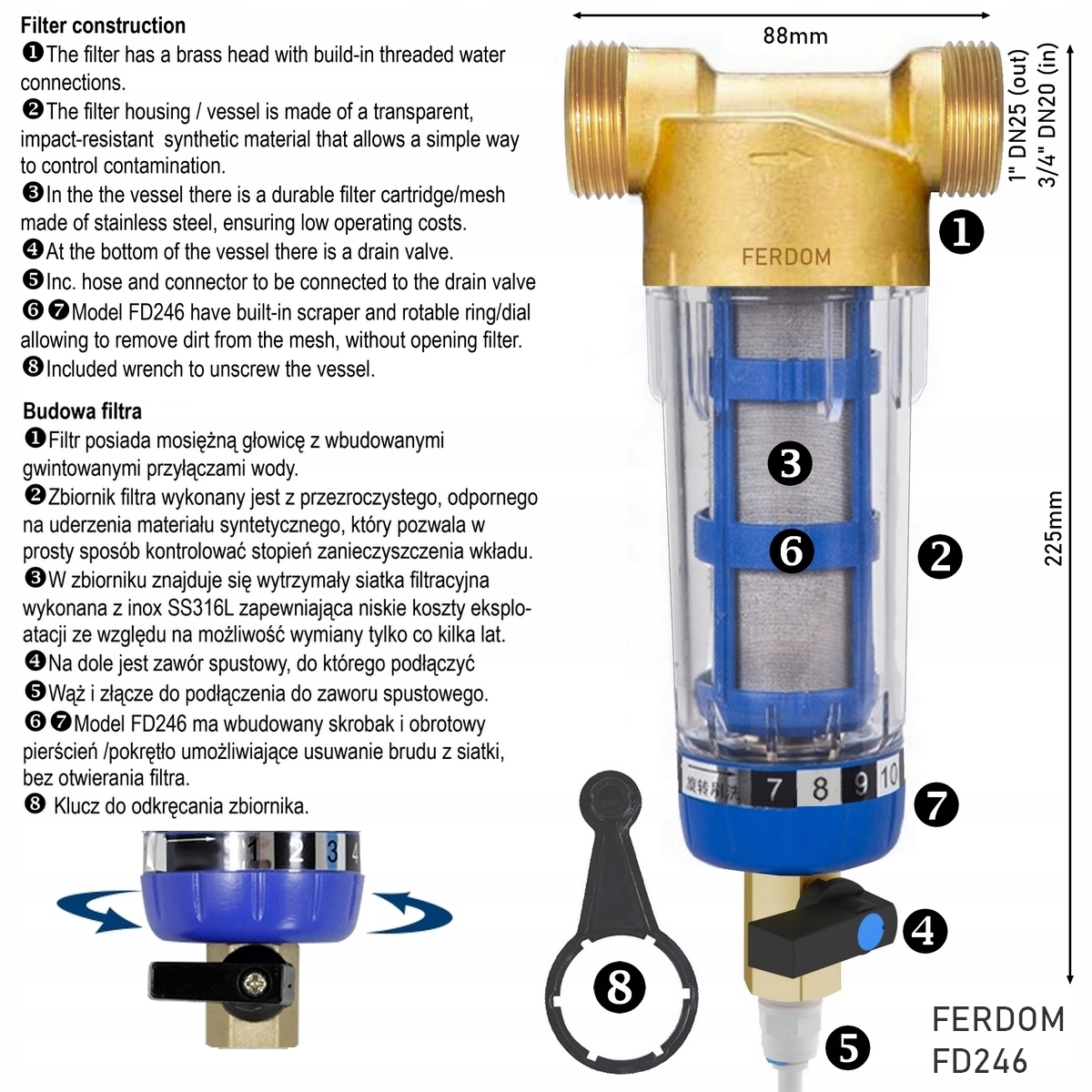

Budowa filtra:

Filtr wstępny posiada głowicę mosiężną z przyłączami gwintu zewnętrznego 3/4" (DN20) oraz 1" (DN25). .

Obudowa/klosz filtra wykonana jest z przejrzystego, odpornego na uderzenia materiału syntetycznego pozwalającego na prosty sposób kontrolowania stopnia zanieczyszczenia wkładu.

W środku obudowy znajduje się wytrzymały i trwały wkład filtracyjny wykonany ze stali szlachetnej, nierdzewnej SS316L zapewniający niskie koszty eksploatacji ze względu na konieczność wymiany tylko co kilka lat.

Na dole obudowy znajduje się zawór spustowy do którego należy podłączyć wąż spustowy (w komplecie o dł. 100 cm) i odprowadzić go do np. kanalizacji / spustu. W zestawie klucz serwisowy do odkręcania/ przykręcania obudowy.

Zasada działania filtra wstępnego FD246. Jest to separacja w przepływającej wodzie (na zasadzie filtracji) nierozpuszczalnych osadów o frakcji większej niż 40/60 m. Wkład jest wielokrotnego użytku i oczyszcza się z osadów podczas fazy ręcznego płukania (Spin Down)

DANE TECHNICZNE:

Przepływ wody: max 4 m3/h

Podłączenia: - 3/4" (DN20) oraz 1" (DN25).

Podłączenia rozstaw: 88mm

Siatka: Wys. 10,2cm (11,8cm), średnica 3,3cm, pow. 90cm2

Mikronaż: 40-60 m, 90cm2 stal nierdzewna SS316L. Kod FD249

Maksymalne ciśnienie robocze: 0,8 MPa / 8 bar

Zakres temperatury pracy: 3-30 C, Otoczenia: 5-45 C

Głowica/zbiornik: Mosiądz/przezroczyste tworzywo sztuczne poliwęglan

Zawór spustowy / Wąż: Wbudowany zawór kulowy / wąż 100 cm

Wysokość: 22,5cm

System czyszczenia: Samoczyszczący Spin-down (wir przepływającej wody)

Filtry nie są przeznaczone do oczyszczania wody zawierającej substancje oleiste, tłuszcze, rozpuszczalniki itp. ani składniki rozpuszczone w wodzie.

Wkłady wymienne do tego filtra występują pod symbolem FD249
