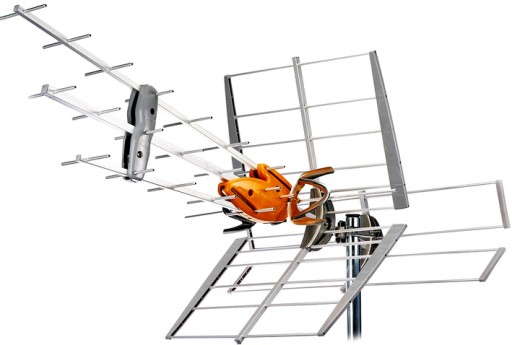

АНТЕННА TELEVES TFORCE DAT BOSS MIX + БЛОК ПИТАНИЯ

ANTENA ZEWNĘTRZNA TELEVES TFORCE DAT BOSS MIX + ZASILACZ IF MIX 12V 220 mA DLA INSTALACJI Z TVSAT

ZASILACZ POZWALA URUCHOMIĆ INTELIGENTNY SYSTEM TFORCE BOSS I POŁĄCZYĆ Z INSTALACJĄ TVSAT

INTELIGENTNA ANTENA NAZIEMNA, KIERUNKOWA, ZEWNĘTRZNA DVB-T/T2 UHF I BIII W POLARYZACJI POZIOMEJ I PIONOWE OBSŁUGUJE MUX-1, MUX-2, MUX-3 ORAZ MUX-8.

ANTENA Z FILTREM LTE, INTELIGENTNIE WYRÓWNUJE POZIOM SYGNAŁU Z RÓŻNYCH NADAJNIKÓW, MULTIPLEXÓW

Cechy wyróżniające:

- Wysoki zakres dynamiczny: pozwala na odbiór sygnału w różnych sytuacjach krytycznych - przy bardzo dużej odległości od nadajnika po instalacje ze zbyt wysokim poziomem sygnału

- Większy zasięg DVB-T: do 27% większy zasięg w porównaniu z poprzednimi modelami

- Bardziej stabilny odbiór: odporna na różnego rodzaju wahania oraz zanikanie sygnału (fading)

- Optymalne C/N: dzięki współczynnikowi szumów, który wynosi tylko 1,2dB

- Bardzo wysoki zysk: technologia TForce zapewnia wzrost do 13dB w UHF oraz BIII

Ogólna charakterystyka:

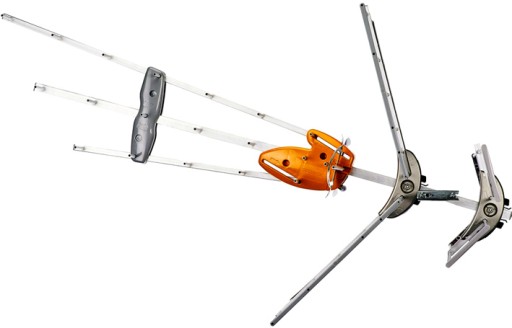

- Konstrukcja DAT, oparta na 3 antenach Yagi z asymetrycznymi direktorami, zapewnia wysoką kierunkowość i optymalną charakterystykę promieniowania przeciw echom

- Specjalny dipol podwójne “U” charakteryzuje się otwartym/zamkniętym formatem, zapewniając optymalną równomierność w częstotliwości

- W pełni ekranowana puszka połączeniowa ochrania system BOSS przed szumem impulsywnym. Uziemienie zabezpiecza elementy anteny przed wyładowaniami elektrycznymi

- Wykonana z aluminium (nierdzewna). Długa żywotność/li>

- W pełni zautomatyzowana europejska produkcja oraz poddanie anten bardzo rygorystycznym kontrolom jakościowym jako gwarancja powtarzalności.

- Inteligentny (mały pobór prądu) lub pasywny tryb pracy (bez zasilania)

Technologia TForce:

Televés kończy erę krzemową! Firma wkroczyła w nową erę projektowania komponentów elektronicznych – układów scalonych, działających w zakresie częstotliwości mikrofalowych. Technologia TForce opiera się na produkcji ze związków półprzewodnikowych, takich jak arsenek galu (GaAs), zapewniając produktom nieosiągalne do tej pory parametry i funkcjonalności.

Televes na nowo odkrył koncepcję anteny. Do tej pory antena była ograniczana do elementu odbiorczego w instalacji telewizyjnej, gdzie zysk i kierunkowość były cechami wyróżniającymi. Wprowadzenie inteligentnego urządzenia, takiego jak BOSS, umożliwiło antenie odbiór bardzo słabych sygnałów bez ryzyka wpływu bardzo silnych sygnałów. Ponadto, różnego typu wahania nie wpływają na wynik końcowy - koncepcja “Zakresu Dynamicznego” okazuje się najbardziej wyróżniającą się cechą spośród parametrów dotyczących jakości.

Połączenie BOSS z technologią TForce, opartej na wykorzystaniu komponentów MMIC, to kamień milowy w optymalizacji zakresu dynamicznego.   Technologia, która pozwalała na odzyskanie utraconych sygnałów z odległych nadajników, obecnie umożliwia zwiększenie zasięgu w instalacjach DVB-T.

PARAMETRY TECHNICZNE:

- Profesjonalna antena cyfrowa o wysokiej skuteczności: odbiór pasma BIII (174-230MHz) i UHF (470-694MHz)

- Kanały 5-12 (BIII) i 21-48 (UHF)

- Wbudowany filtr LTE

- Do montażu na zewnątrz: odporna na wodę i promieniowanie UV

- Idealna na obszarach o trudnych warunkach odbioru

- Składana wytrzymała konstrukcja

- Impedancja: 75 Ohm Złącze: typu FF

- Praca w trybie BOSS: OFF - ON

- Zysk energetyczny: 8,5dB (BIII), 16dB (UHF)

- Wzmocnienie 36,5dB (BIII), 41dB (UHF)

- Współczynnik szumu 1,2

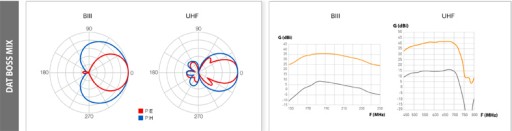

- Współczynnik przód/tył: >15dB (BIII), >20dB (UHF)

- Poziom wykorzystania sygnału: >75

- Kąt promieniowania 30st

- Obciążenie wiatrem 120N (@130Km/h), 165N (@150Km/h)

- Zasilanie wzmacniacza 12-24V

- Maks. prąd 40

- Długość: 112 cm

- Ilość elementów 39

- Realny zasięg nawet do 80km

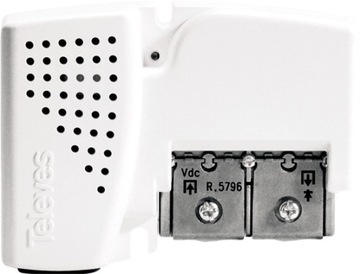

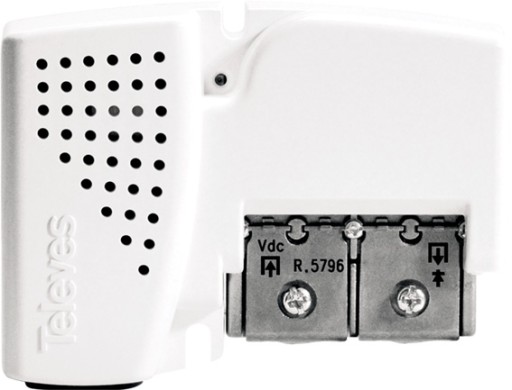

ZASILACZ TELEVES PICOKOM IF MIX 12V 220mA

ZASTOSOWANIE W TFORCE DAT BOSS, DAT BOSS MIX, DAT BOSS LR, DINOVA, V+ MIX W INSTALACJACH Z SYGNAŁEM TVSAT.

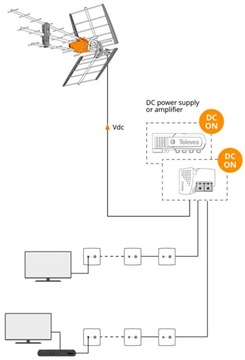

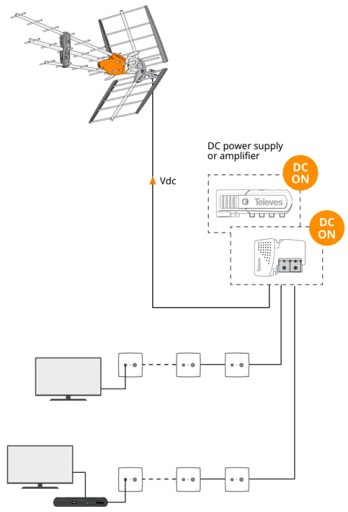

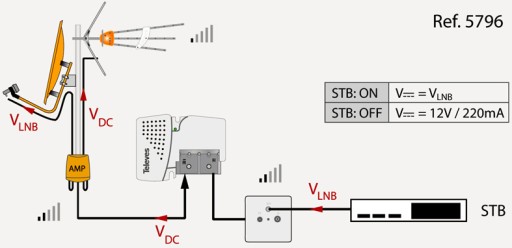

Zasilacz domowy  12V (220mA), przekazujący zasilanie za pośrednictwem wejściowego kabla koncentrycznego, umożliwiając jednocześnie przejście sygnału TV. Stosowany w instalacjach do zasilania wzmacniaczy masztowych lub systemu BOSS. Kompatybilny ze wzmacniaczami IFmix – automatyczne wykrycie na wyjściu obecności sygnału zarządzanego przez LNB (napięcie i ton), wygenerowanego przez odbiornik.

Cechy wyróżniające:

- Zasilacz impulsowy o dużej wydajności: mniejszy pobór prądu aż o 40%

- Bardzo niskie zużycie prądu

- Estetyczny design i zredukowane wymiary: montaż w obudowach o wymiarach 100x100 mm

- System połączeniowy EasyF

- W pełni zautomatyzowana produkcja poddana rygorystycznym kontrolom jakości

Ogólna charakterystyka:

- Przykręcane do ściany

- Funkcja IFmix, która pozwala na pracę w instalacji satelitarnej z zasilaniem LNB

System połączeniowy EasyF - łatwy i szybki montaż

EasyF jest innowacyjnym systemem połączeniowym przewodu wewnętrznego (żyły) kabli koncentrycznych. Żyła jest wprowadzana bezpośrednio do urządzenia, zwiększając w ten sposób niezawodność połączenia. Ponadto, dzięki braku zastosowania złączy F, możliwa jest redukcja wymiarów urządzenia oraz zabezpieczenie dwóch kabli za pomocą jednej śrubki.

- Oszczędność czasu: szybszy montaż, brak potrzeby nakładania złączy na kable koncentryczne. Ponadto, unika się procesu gwintowania/nakręcania złączy w urządzeniu, co czasem jest wręcz niemożliwe z powodu braku odpowiedniej przestrzeni

- Niezawodne połączenie: kołnierz, który utrzymuje kabel, uniemożliwia poluzowanie kabla

- Oszczędność w kosztach: instalacja nie wymaga dodatkowych złączy typu F lub IEC

- Optymalizacja przestrzeni: wejścia oraz wyjścia znajdują się po tej samej stronie urządzenia, dzięki czemu unika się zaginania kabli oraz ułatwia się prace instalacyjne

- Trzy proste kroki montażowe - połączenie dwóch kabli wymaga jedynie odkręcenia i przykręcenia pokrywy:

1. Odkręć pokrywę rozgałęźnika, aby uzyskać dostęp do połączenia

2. Wprowadź wcześniej przygotowany kabel koncentryczny

3. Zamknij i przykręć pokrywę

Dowiedz się więcej o niezawodności systemu EasyF

Dzięki EasyF, połączenie kabla koncentrycznego z urządzeniem jest wykonywane poprzez zautomatyzowany system wprowadzenia żyły kabla do kontaktu, bez konieczności wykonywania spawu.

-  Dłuższa żywotność urządzenia: eliminacja spoin wydłuża żywotność urządzenia

- Redukcja awaryjności, zazwyczaj spowodowanych przez spawanie na zimno

- Optymalizacja oddziaływania elektromagnetycznego przy wysokich częstotliwościach

- Wzmocnienie naszego zaangażowania w ochronę środowiska: brak zanieczyszczeń spowodowanych procesami spawania oraz mniejsze zużycie prądu w procesach produkcyjnych

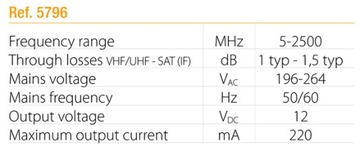

PARAMETRY TECHNICZNE:

- Typ zasilacza: wewnętrzny

- Wyjścia 1 typu EasyF

- Częstotliwość pracy 5-2400MHz

- Straty na wyjściu 1,5dB

- Napięcie wyjściowe 12V

- Prąd wyjściowy 220mA

- Prąd wejściowy 30mA, 3,7W

- Napięcie sieci 196 - 264V (50-60Hz)

- Połączenia typu EasyF

- Wbudowany bezpiecznik bezpiecznik 800mA 250V

- Temperatura pracy -5 - 45 st.C

- Stopień ochrony IP20

- Waga 130g

- Wymiary: 90 x 68 x 28mm

KOMPLET ZAWIERA:

- zasilacz

- kabel zasilający 90cm

- instrukcja
