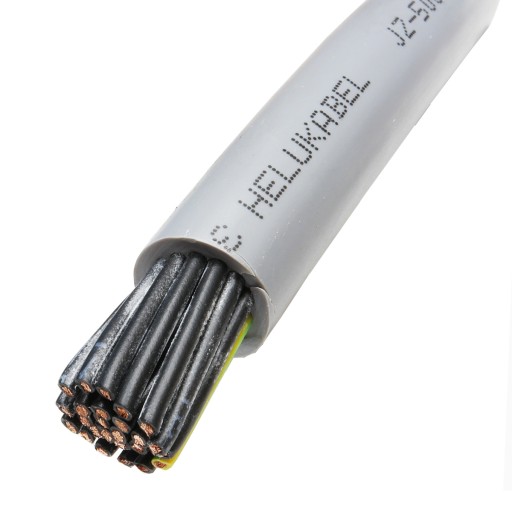

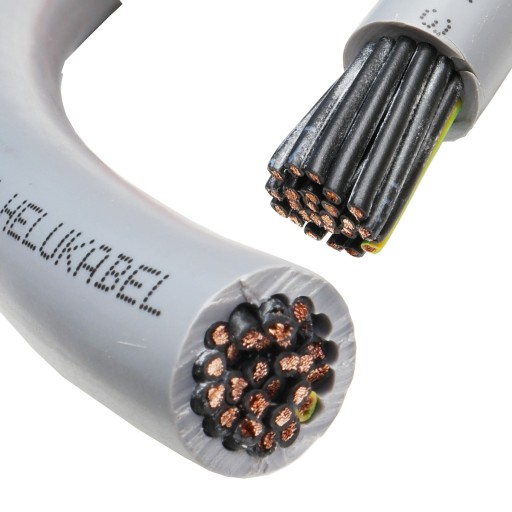

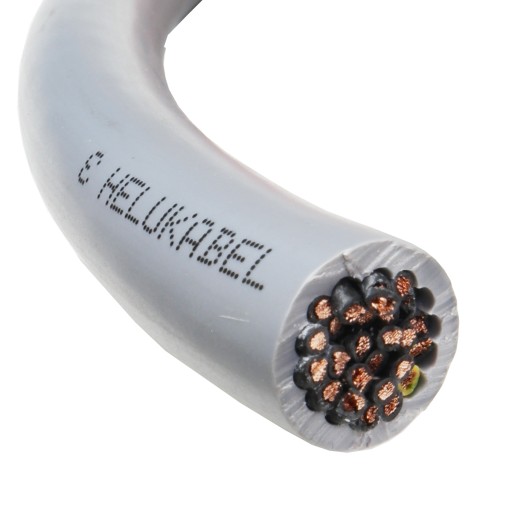

Кабель управления JZ-500 25x1 HELUKABEL

➡️ Kupując 1szt kupujesz 1m - wybierając np.30szt otrzymujesz 30m w jednym kawałku

Przewód sterowniczy JZ-500 25G1 300 500V 10078 bębnowy helukabel  bębnowy

➡️ Dane techniczne

• Producent: HELUKABEL ✔️
• Seria produktu: JZ-500 ✔️
• Indeks producenta: 10078 ✔️
• EAN 00659734
• Dopuszczalna temperatura kabla dla połączeń ruchomych [°C] do 80
• Dopuszczalna temperatura kabla dla połączeń ruchomych [°C] od-15
• Dopuszczalna temperatura kabla ułożonego na stałe [°C] do 80✔️
• Dopuszczalna temperatura kabla ułożonego na stałe [°C] od -40✔️
• Ekran na wiązkach Brak
• Ekran wspólny Brak
• Identyfikacja żył Cyfry ✔️
• Izolacja żyły PVC ✔️
• Klasa żyły Klasa 5 = giętki ✔️
• Kolor izolacji Szary ✔️
• Liczba żył 25 ✔️
• Materiał powłoki zewnętrznej PVC ✔️
• Napięcie znamionowe U [V] 500 ✔️
• Napięcie znamionowe U0 [V] 300 ✔️
• Niska emisja dymów (zgodnie z EN 61034-2) ✔️
• Nierozprzestrzeniający płomienia Zgodnie z EN 60332-1-2 TAK ✔️
• Odporność na niską temperaturę (zgodnie z EN 60811-1-4) TAK ✔️
• Olejoodporne (zgodnie z EN 60811-2-1) NIE ✔️
• Przybliżona waga kabla [kg/km] 485 ✔️
• Przybliżona średnica zewnętrzna [mm] 15.4000 ✔️
• Znamionowy przekrój żyły [mm2] 1 ✔️
• Żyła ochronna TAK ✔️

➡️ Dane techniczne

• Przewód sterowniczy ze specjalnego PVC, zgodny z DIN 0285-525-2-51/DIN EN 50525-2-51 ✔️
• Zakres temperatur elastycznie od –15°C1) do +80°C stacjonarnie od –40°C do +80°C ✔️
• Napięcie pracy U0/U 300/500 V ✔️
• Napięcie testu 4000 V ✔️
• Napięcie przebicia min. 8000 V ✔️
• Rezystancja izolacji min. 20 Mom x km ✔️
• Minimalny promień gięcia elastycznie 7,5 x ∅ przewodu ,przy ułożeniu na stałe 4 x ∅ przewodu ✔️
• Odporność na promieniowanie do 80 x 106 cJ/kg (do 80 Mrad) 1) test na zginanie i uderzanie, a także rozciąganie w niskich temperaturach ✔️
• zgodny z normą VDE 0473 część 811-1-4, EN 60811-1-4 ✔️

➡️ Budowa

• żyła miedziana niepobielana,linka skręcana wg VDE 0295 kl. 5,BS 6360 kl. 5, IEC 60288 kl. 5 ✔️
• izolacja żył ze specjalnego PVC Z 7225 ✔️
• żyły czarne z nadrukowanymi białymi ✔️
• cyframi wg DIN VDE 0293 (dostępny również z żyłami w innych kolorach) ✔️
• żółto-zielona żyła ochronna (od 3 żył) ✔️
• żyły skręcane równolegle ✔️
• opona zewnętrzna ze specjalnego PVC,TTM2 wg DIN VDE 0207-363-4-1/DIN EN 50363-4-1 ✔️
• kolor szary (RAL 7001) ✔️
• przewód metrowany (od 2011 roku) ✔️

➡️ Właściwości

• olejoodporny ✔️
• odporny na związki chemiczne, patrz:tabela „Informacje techniczne” ✔️
• PVC samogasnące i płomienioodporne,testowane wg DIN VDE 0482-332-1-2DIN EN 60332-1-2/IEC 60332-1(odpowiednik DIN VDE 0472 cz. 804test metodą B) ✔️
• materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji ✔️
• zakłócających lakierowanie ✔️

➡️Zastosowanie

Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające.Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu. Stosowany w przemyśle maszynowym, metalurgicznym, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych. Żyły numerowane w taki sposób, że nawet niewielkie odsłonięcie opony zewnętrznej pozwala na lokalizację żyły: w celu uniknięcia pomyłek oznaczenia są podkreślone. Żyła ochronna położona blisko opony zewnętrznej. Specjalnie dobrana mieszanka PVC gwarantuje doskonałą elastyczność oraz racjonalną, szybką instalację. ✔️

C– produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG ✔️
