NRP-102W Nadajnik Gorke

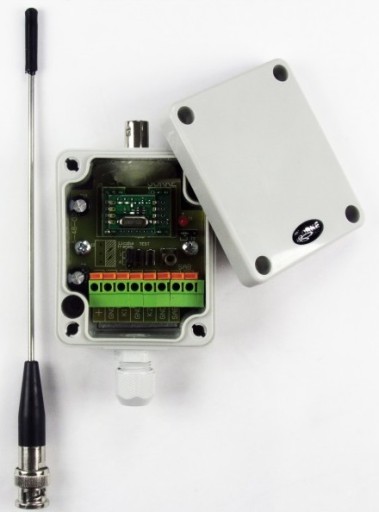

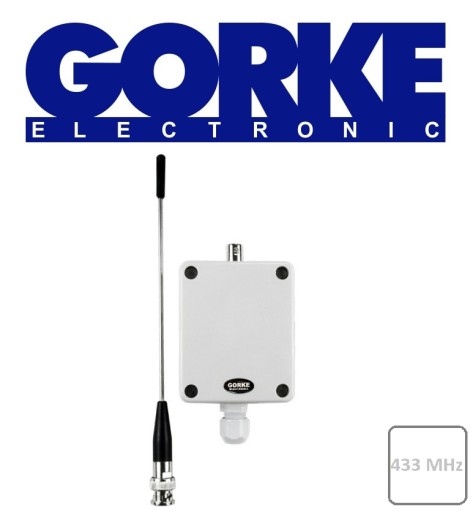

NRP-102W jest nadajnikiem stacjonarnym wykorzystywanym do wysyłania sygnałów alarmowych lub sterujących na znaczne odległości.

Nadajnik zasilany jest napięciem z zakresu 10-15V. Posiada dwa wejścia. Zmiana na dowolnym wejściu (K1 lub K2) w postaci rozwarcia od masy powoduje emisję sygnału. Zwarcie sygnału do masy nie powoduje reakcji nadajnika. Każde rozwarcie na danym wejściu powoduje wysłanie jednej lub dwóch (w zależności od położenia zwory ”liczba transmisji”) paczek sygnałów o czasie trwania 2s z odstępem 1s. Czas trwania całej transmisji dla jednego kanału wynosi więc 2 lub 5s. Stan zwory pozwalającej na wybór ilości transmisji jest sprawdzany po każdorazowym załączeniu zasilania (po zmianie ustawienia zwory należy więc wyłączyć nadajnik od zasilania i ponownie załączyć). Jeżeli w czasie nadawania sygnału związanego z rozwarciem od masy wejścia np. K1 zmieni się także stan wejścia K2, emisja ”rozwarcia” wejścia K2 zostanie wysłana dopiero po zakończeniu poprzedniej transmisji. Aby wywołać kolejną transmisję należy doprowadzić do zwarcia wejścia do masy i ponownie wyzwolić rozwierając. W momencie załączenia zasilania nadajnika, wejścia są sprawdzane i jeżeli którekolwiek z wejść jest rozwarte - spowoduje to wysłanie sygnału.

Nadajnik posiada stabilizator napięcia, który nie dopuszcza do zróżnicowania mocy nadawanego sygnału w zależności od napięcia zasilania (a tym samym i uzyskiwanego zasięgu). Układ zabezpieczony jest też przed odwróceniem polaryzacji  napięcia zasilania. Styki klawisza SAB wyprowadzone na listwę zaciskową można podłączyć do wejścia lokalnej centrali alarmowej. Uzyskamy w ten sposób informację o ingerencji wewnątrz nadajnika. Przycisk TEST jest użyteczny np. podczas wpisywania nadajnika do odbiornika, kiedy to trzeba wywołać dwie transmisje. Świecenie diody D1 sygnalizuje transmisję.

Nadajnik posiada obudowę hermetyczną, odporną na niekorzystne warunki atmosferyczne, może być stosowany na zewnątrz.

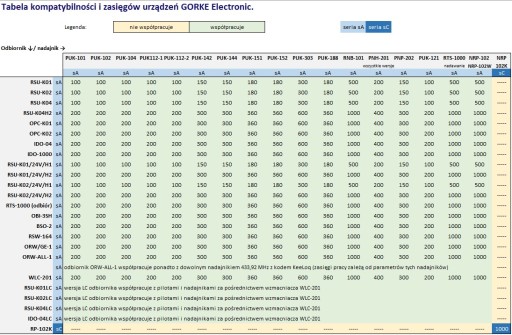

Zasięgi pracy

Podawane zasięgi dotyczą przestrzeni otwartej (bez przeszkód, kiedy odbiornik i pilot “się widzą”). Jeżeli pomiędzy odbiornikiem a nadajnikiem znajdują się przeszkody, należy przewidzieć zmniejszenie zasięgu pracy odpowiednio dla: drewna i gipsu o 5-20% * cegły o 20-40 % * betonu zbrojonego o 40 - 80%. Przy dużej ilości przeszkód zalecamy konfigurowanie zestawów na bazie odbiorników klasy SH oraz stosowanie retransmiterów. Przy przeszkodach metalowych stosowanie systemów radiowych nie jest zalecane. Należy rozważyć zainstalowanie modułu WLC201, który pozwala na ominięcie tego typu przeszkód.

Kod zmienny

Transmisja pomiędzy nadajnikiem i odbiornikiem oparta jest na kodzie zmiennym (KEELOQ firmy Microchip Technology Inc.), który zapewnia wysokie bezpieczeństwo użytkowania oraz odporność na sygnały radiowe pochodzące z innych urządzeń. Każdy nadajnik posiada swój indywidualny kod. Odbiornik reaguje tylko na te transmisje, które pochodzą z nadajników zaprogramowanych do jego pamięci.

Częstotliwość 433,92MHz

Pasmo nie wymagające specjalnych zezwoleń i koncesji na użytkowanie. Montaż urządzeń nie wymaga zgłaszania do URTIP.

Specyfikacja techniczna:

• Częstotliwość: 433,92 MHz
• Kodowanie: kod zmienny
• Zasilanie: 12V DC (10-15V DC)
• Spoczynkowy pobór prądu: 2,5 mA
• Maksymalny pobór prądu: 25 mA
• Wyjście sabotażowe: 50mA/ 12V DC
• Współpraca: zalecane np. OPC-K01
• Antena: prętowa, złącze BNC 50 Ohm
• Moc nadawcza: +10 dBm
• Ilość kanałów: 2
• Zasięg: 1000 m (zalecana heterodyna H2)
• Temperatura pracy: -10 ÷ +55 °C
• Wilgotność: maks. 93% ± 3%
• Wymiary nadajnika (mm): 76*58*33 (bez anteny)
• Współpraca: dowolny odbiornik serii sA
• Inne: IP 65
