ПОЛОСКА - ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ TV-SAT

Zestaw zabezpieczeń przeciwprzepięciowych TV-SAT gniazdo F

dla instalacji budynkowych multiswich -owych + TV naziemna DVB-T + RADIO.

Gotowa listwa 10-wejściowa dla Telewizji SAT i TV naziemnej oraz radia do szafki teletechnicznej lub szafy rack.

Podobne zestawy zabezpieczeń w skrzynkach metalowych, przeznaczone dla instalacji TV/SAT budynkowych kosztują dwukrotnie więcej.

Serdecznie polecamy.

Listwa przeciwprzepięciowa została zorganizowana w sposób umożliwiający zapewnienie kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Chroni ona przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych. Stosowana jest zarówno dla instalacji zbiorczych budynkowych jak i instalacji w domkach jednorodzinnych. Jej budowa pozwala na montaż wewnątrz budynku w szafkach teletechnicznych lub szafach rack oraz na zewnątrz budynku w specjalnych obudowach zewnętrznych IP65 / IP66.

W większości przypadków uszkodzenia sprzętu po burzy spowodowane są przez spalenie układów odbiorczych w multiswitch -ach, wzmacniaczach, tunerach czy telewizorach. W instalacji RTV/SAT warto zastosować zabezpieczenie przeciwprzepięciowe - nie zawsze mamy przecież możliwość zareagować gdy zbliża się burza i odłączyć sprzęt od instalacji. Aby doszło do uszkodzenia sprzętu, piorun wcale nie musi uderzyć bezpośrednio w antenę. Sprzęt może się "spalić" nawet, gdy piorun uderzy kilkaset metrów dalej. Szkody powstałe w takiej sytuacji są bardzo dotkliwe finansowo a czasami niebezpieczne dla użytkowników.

Zabezpieczenie działa w pełnym zakresie telewizji naziemnej i satelitarnej. Zastosowane ograniczniki przepięć typ 2 - In, chronią przed prądem udarowym o kształcie 8/20 µs. Do prawidłowego działania ochronników konieczne jest podłączenie przewodu min 4mm² do szyny wyrównawczej / bednarka.

Zabezpieczenia spełniają normę In* ochrony przeciwprzepięciową, która odpowiada pośredniemu uderzeniu pioruna i przepięciom komutacyjnym, wykorzystywaną do testowania ograniczników typu 1 i 2.

*In - znamionowy prąd wyładowczy jest to prąd udarowy o kształcie 8/20µs

Specyfikacja:

Listwa ochronna wyposażona w 10 ochronników pozwalających na zabezpieczenie:

• 1 toru telewizji naziemnej DVB-T (UHF1, UHF2)
• 1 toru radiowego (FM, DAB)
• 2 satelitarnych torów multiswitchowych  (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów tj. HOTBIRD i ASTRA)

• ochronnik działa w pełnym zakresie RTV/SAT
• maksymalny prąd [kA] dla 8/20 [μs]: 8
• zakres częstotliwości: 5-2400 MHz
• tłumienie: 0,3 dB
• złącza: F

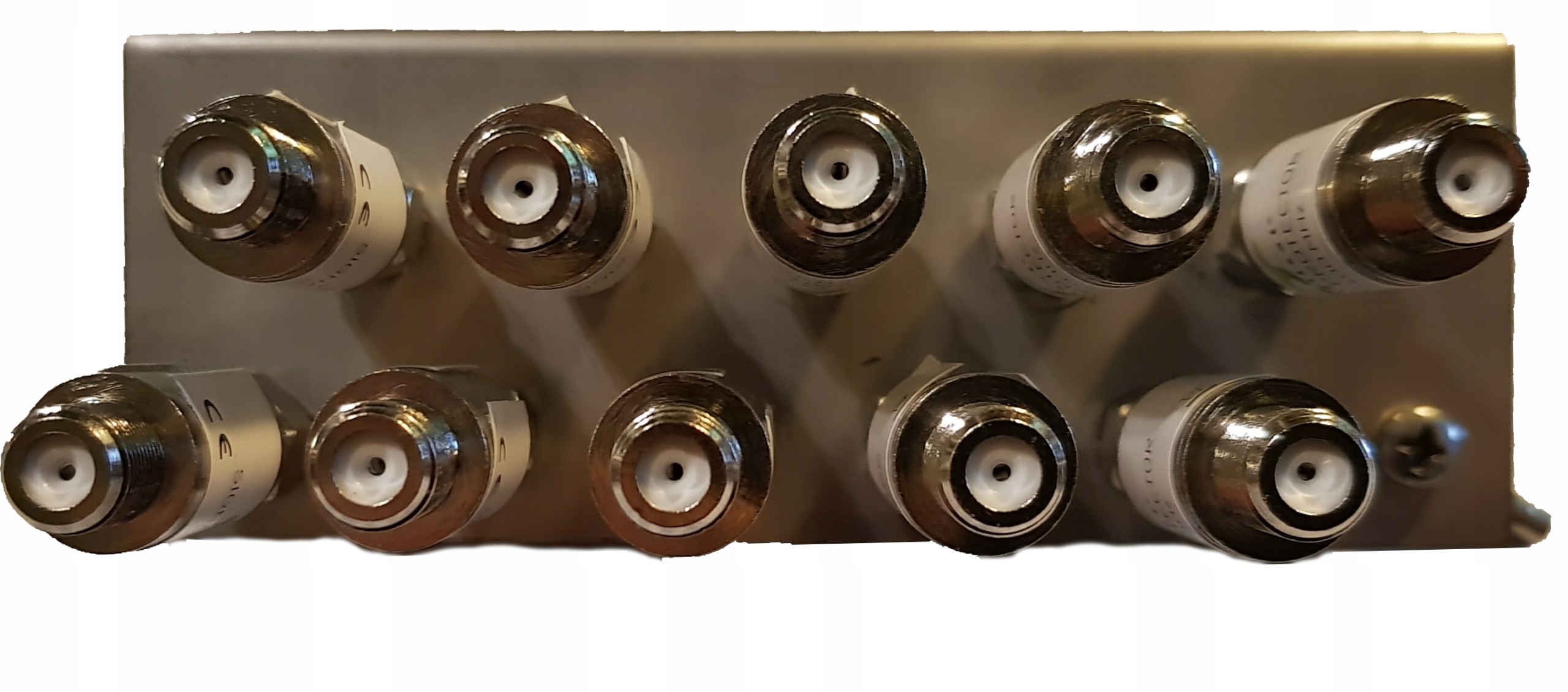

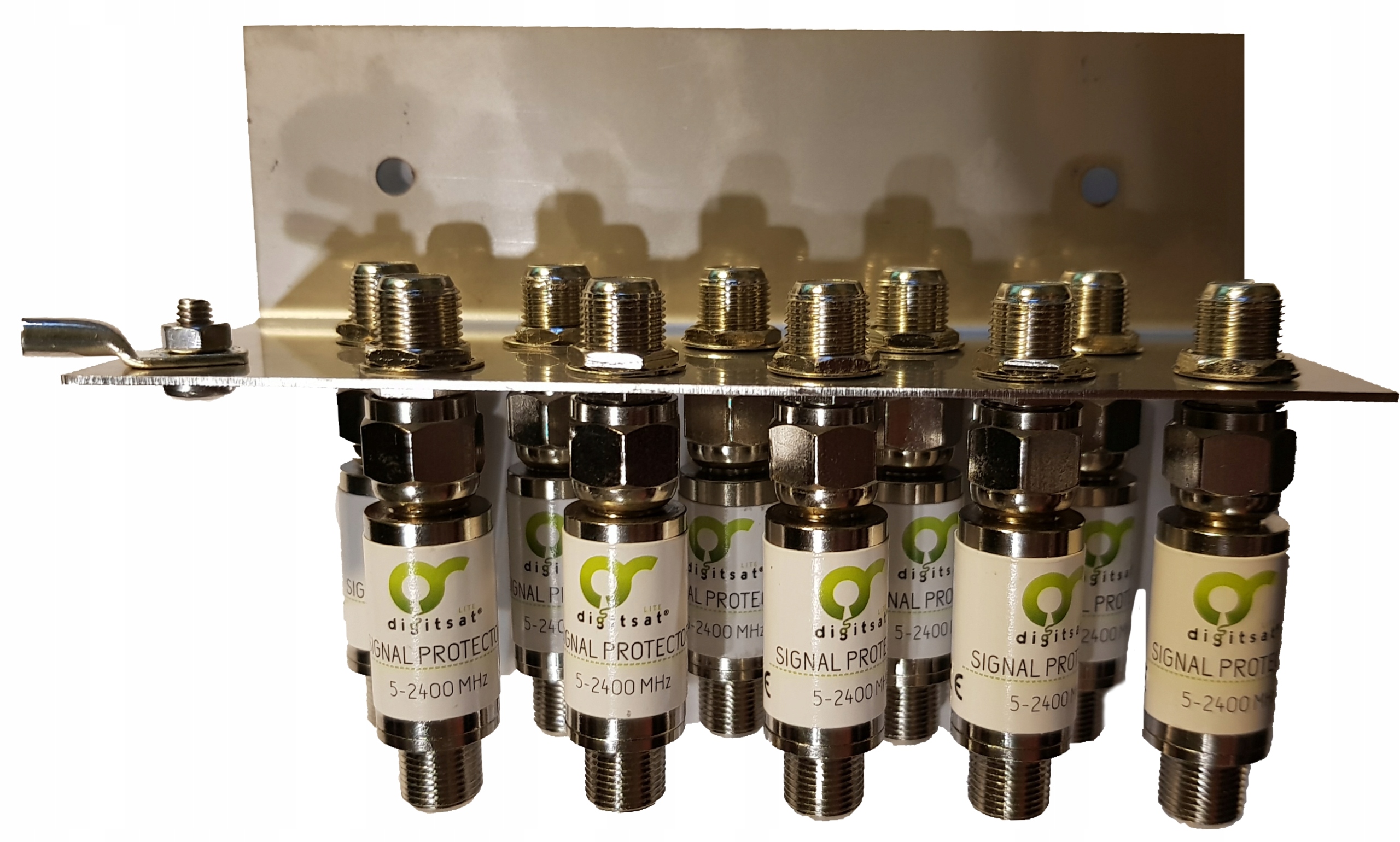

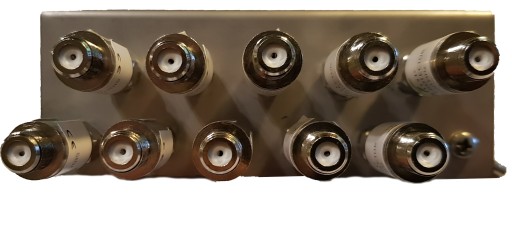

Zestaw stanowią komponenty:

• 10 x zabezpieczenie przeciwprzepięciowe Digitsat Signal Protector (w przypadku braku dostępności, zamiennie zabezpieczenia marki Signal)
• 10 x beczka F-F

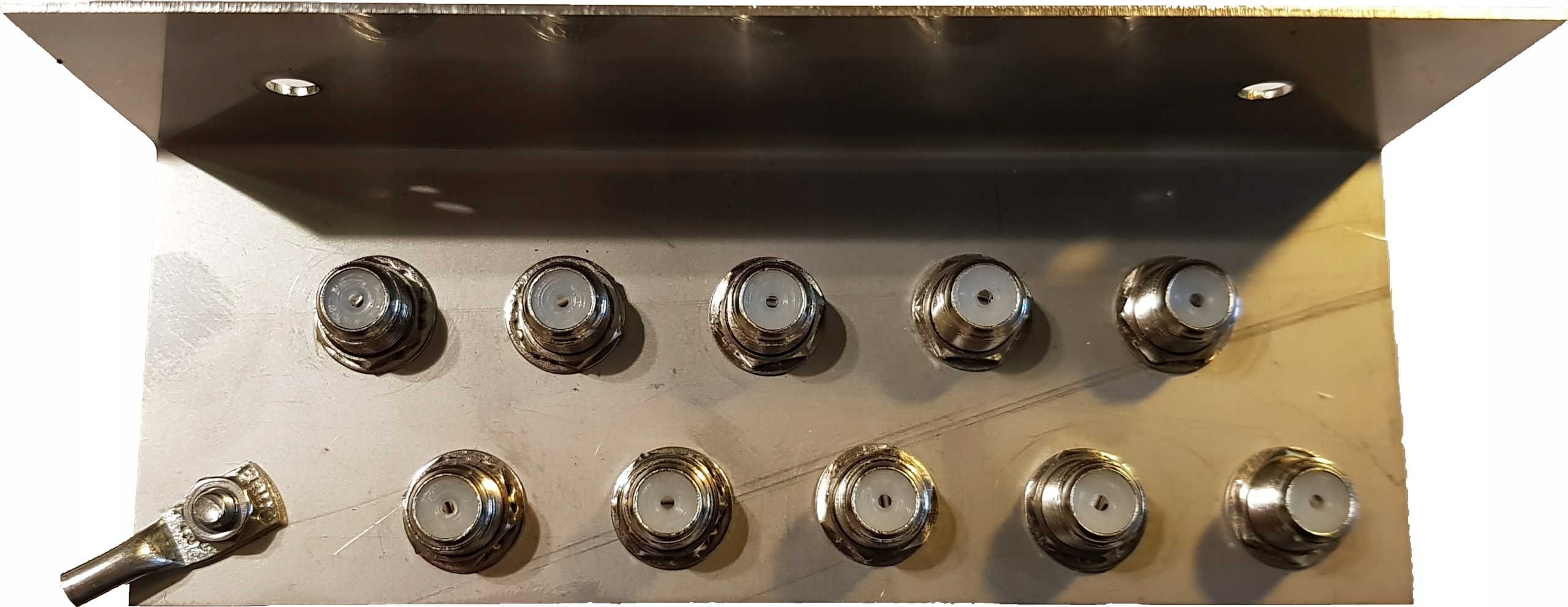

• blacha montażowa ze stali nierdzewnej (gotowa do instalacji w szafie rakowej lub skrzynce rozdzielczej)
• zacisk uziemiający - tulejka oczkowa ze śrubą montażową na przewód ochronny (uziemienie) - zalecany przewód ochronny min 4mm²

Zestawy zabezpieczeń są bezwzględnie wskazane w przypadku korzystania z drogiego sprzętu, którego uszkodzenia spowodowane burzą nie podlegają gwarancji.

Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

PRZYKŁADOWE ZASTOSOWANIE ZESTAWU ZABEZPIECZEŃ TV-SAT + RTV
