ЦИФРОВОЙ ДВЕРНОЙ ДОМОФОН 1062/105VD SCAITEL

ZESTAW DOMOFONOWY CYFROWY 2-RODZINNY URMET BASIC 1062/105VD Z DWOMA UNIFONAMI SCAITEL 1132/620

Kod producenta: 1062/105VD-1132/620-2

W skład zestawu wchodzą:

• 1 x Transformator sieciowy - Urmet GT 1975
• 1 x Panel Vertical Basic - Urmet 1062/105VD
• 2 x Unifon cyfrowy Scaitel - Urmet 1132/620
• Instrukcja obsługi i programowania

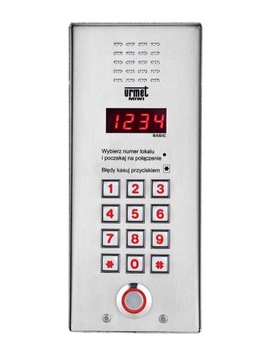

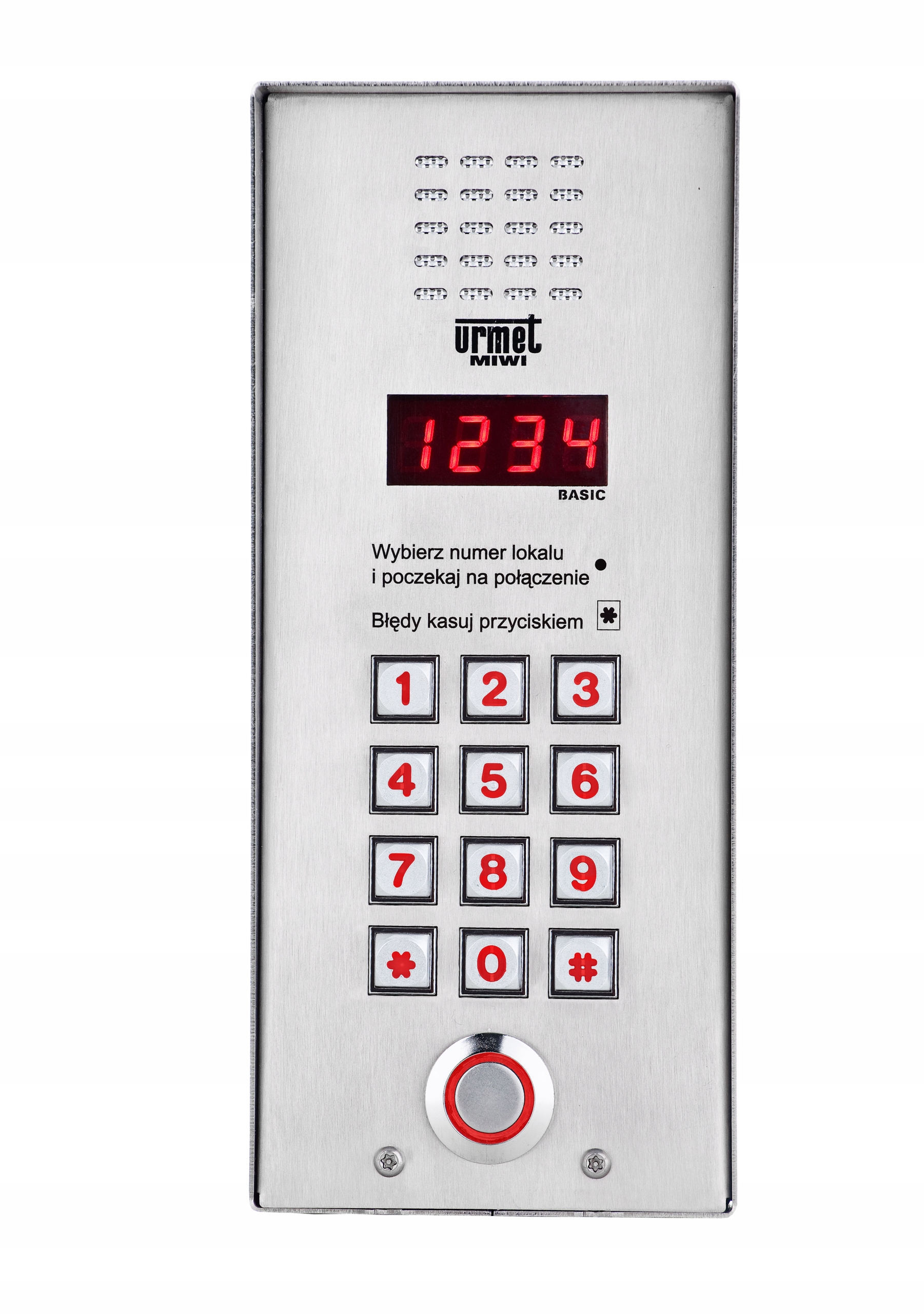

PANEL VERTICAL BASIC - 1062/105VD

Opis:

Panel cyfrowy 1062/105VD pracuje w systemie BASIC, współpracując z transformatorem GT1975 oraz wybranymi unifonami Urmet (ich wykaz znajdziesz na dole aukcji w grafice schematu blokowego). Wykonany jest ze stali nierdzewnej. Na szczególną uwagę zasługuje metalowa podświetlana klawiatura oraz wąska obudowa pionowa (tylko 89mm), dzięki czemu możliwy jest montaż m.in. na słupkach bramowych. Panel posiada wszelkie cechy panela wandaloodpornego. Panel oferowany jest w obudowie natynkowej z daszkiem. Urządzenie posiada wbudowany czytnik pastylek Dallas nr ref. 1052/PD. Pastylki te, służace do wygodnego otwierania drzwi, możesz dokupić na naszej aukcji, wyszukując na stronie naszego sklepu Allegro wyróźniony kod.

Podstawowe funkcje realizowane przez klawiaturę:

• Zasilanie unifonów,
• Dzwonienie do każdego z unifonów,
• Otwieranie drzwi przy użyciu kodów ogólnych oraz indywidualnych, a także za pomocą pastylki Dallas.
• Możliwość różnorodnej konfiguracji wejść EI1..EI4 np. jako przycisk listonosza czy przycisk bezpośredniego wywołania,
• Możliwość różnorodnej konfiguracji wyjść OC1..OC2 np. jako wtórnik załączenia rozmowy (do sterowania video), wyjście aktywowane poprzez naciśnięcie dodatkowego przycisku w unifonie, aktywacja kodem,
• Możliwość wykorzystania wyjścia PS które pełni rolę generatora np. do lokalnego dzwonka,
• Możliwość konfiguracji systemu,
• Wyświetlanie informacji o stanie systemu.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1062/105VD
• Seria panelu: Vertical
• System: Basic
• Zasilanie: Z dedykowanego transformatora: GT1975 (w zestawie)
• Ilość przycisków: 12 (klawiatura numeryczna)
• Materiał: Stal nierdzewna
• Stopień ochrony: IK 07
• Temp. pracy: -20°C ÷ +50°C
• Wyjście EZ: Za pomocą wbudowanego układu regulacji prądu
• Wymiary: 206 x 89 x 23÷33 mm (wys. x szer. x gł.)
• Montaż: Natynkowy

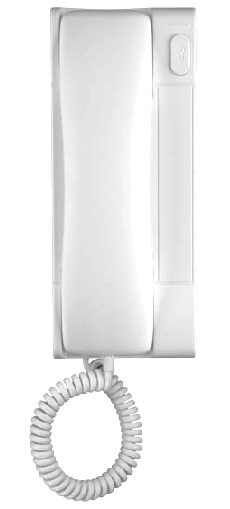

UNIFON SCAITEL - 1132/620

Dane techniczne:

• Producent: Urmet
• Nr ref. 1132/620
• Linia stylistyczna: Scaitel
• System: Basic
• Ilość przycisków: 1 (otwarcia drzwi)
• Ilość przewodów: 2
• Wymiary: 220 x 90 x 69 mm (wys. x szer. x gł.)
• Materiał: ABS
• Kolor: Biały
• Montaż: Natynkowy

Opis zacisków:

• L+ Linia danych
• L- Masa
• T1:68 Zacisk podłączenia przycisku wywołania 68R (zwierany do masy (L-))
• T2:180 Zacisk podłączenia przycisku wywołania 180R (zwierany do masy (L-))

TRANSFORMATOR SIECIOWY GROTHE - GT1975

Opis:

Zasilacz GT1975 Jest to transformator sieciowy 230/12V przystosowany jest do montażu na szynie DIN.. Urządzenie jest dedykowane jako zasilanie główne w systemach domofonowych BASIC.

Dane Techniczne:

• Producent: Urmet
• Model: GT1975
• System: Basic
• Napięcie zasilania: 230 V AC 50/60 Hz
• Moc: 18 VA
• Maksymalne obciążenie wyjścia ~12V: 1300 mA
• Napięcie wyjściowe: 12 V AC/1,1A
• Montaż: szyna DIN
• Zabezpieczenia: PTC
• Temperatura pracy: 0°C ÷ +50°C
• Wymiar: 35 x 88 x 60 mm (2 DIN) (dł. x szer. gł.)
• Waga 0,4 kg

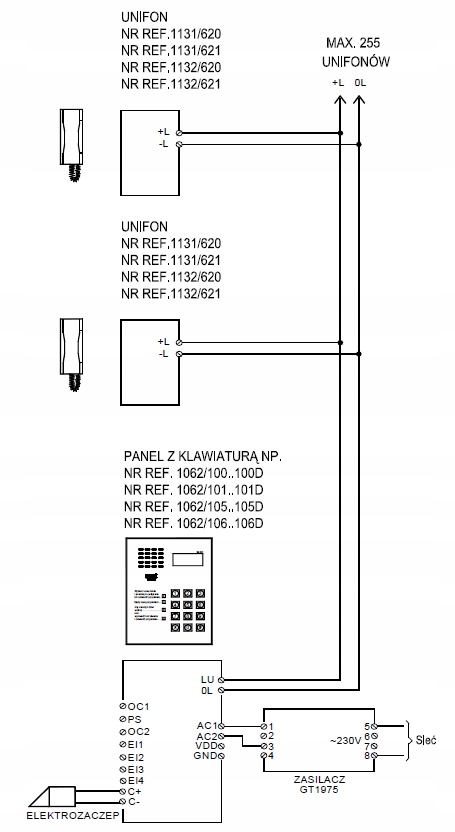

SCHEMAT BLOKOWY:
