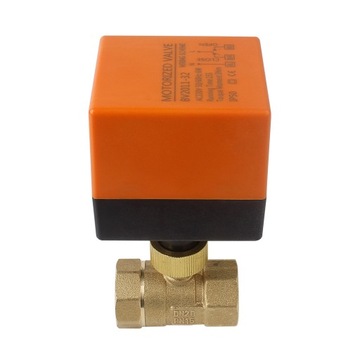

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ШАРОВОЙ КРАН DN20 3/4'', привод 230 В

Dwudrogowy elektryczny zawór kulowy z siłownikiem do sterowania układami hydraulicznymi

Elektryczny zawór kulowy przełączający mosiężny 2-drogowy zawór kulowy, DN20 G3 / 4 cale, AC 230V, do zaworu strefowego zawór kulowy

Cechy:

• Zawór kulowy jest wyposażony w silnik elektryczny, obraca się i zatrzymuje w lewo lub w prawo w pozycji krańcowej.
• Po osiągnięciu pozycji krańcowej nie płynie prąd. Zawór jest otwarty lub zamknięty przez odpowiedni kabel fazowy, który napędza siłownik do odpowiedniej pozycji krańcowej.
• Zawory strefowe z siłownikiem stosuje się w połączeniu z elementami sterującymi „otwórz-zamknij” w ciepłej wodzie, wodzie pitnej, ogrzewaniu i instalacjach klimatyzacji.

Specyfikacje:

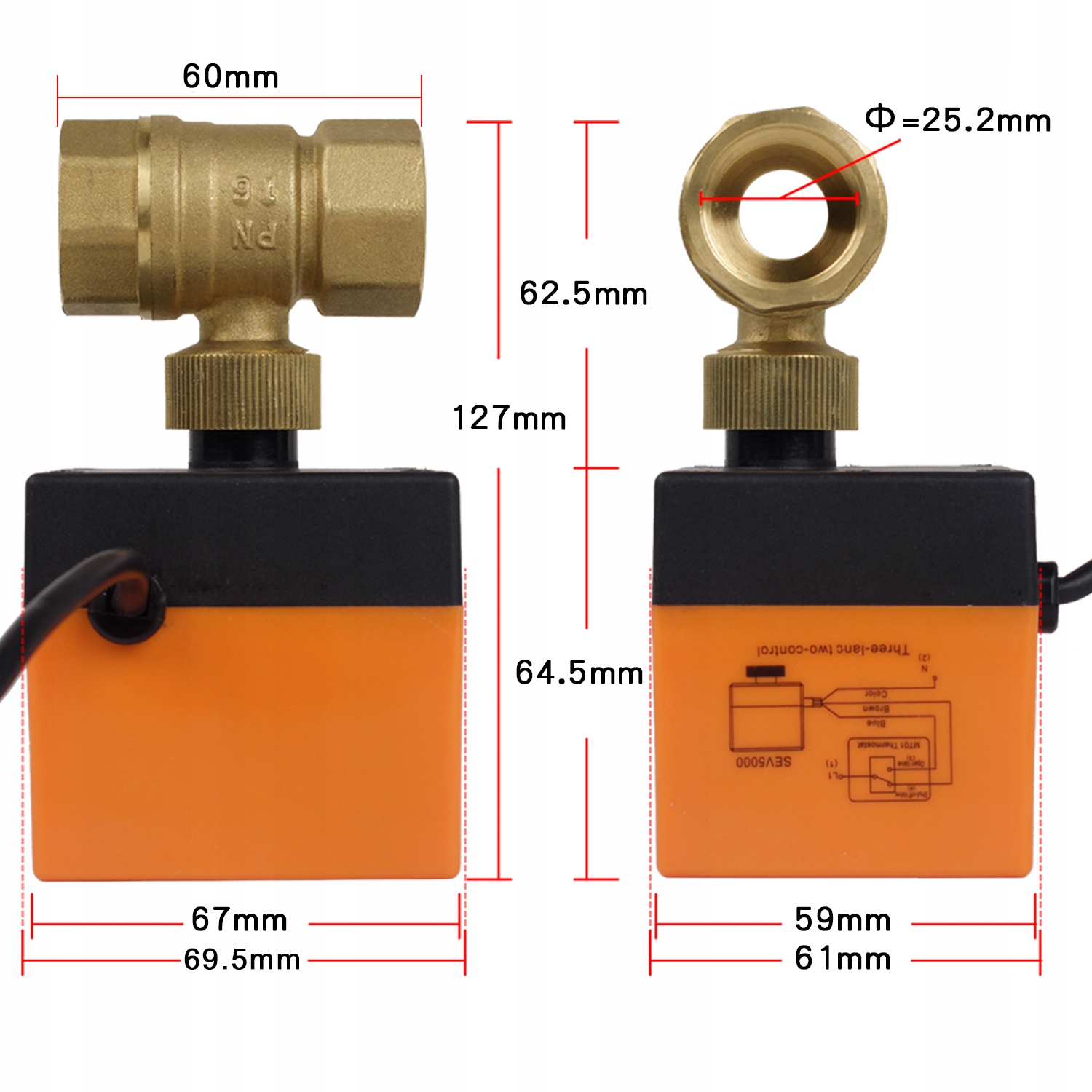

Wymiary: 120 x 85 mm (zawór z silnikiem sterującym)

Zawór kulowy dwudrogowy (2 skale DN20 G3/4)

Do kontroli ciepła w systemach solarnych

Materiał zaworu: mosiądz

Zakres temperatur: 2 ° - 90 ° stopni

Medium: schłodzona i ciepła woda

Godziny otwarcia i zamknięcia: ok. 15s

Połączenie: wątek

Zasilanie: AC 230V

Napięcie robocze: 230 V (+/- 10%) 50/60 Hz

Sposób sterowania: 2 wagi DN20 G3 / 4

Zakres ciśnienia: 6bar

Wartość KVS: 20 m³ / h

Waga: 666g

Zawartość Paczki:

• 1 x zawór kulowy 2Drogowy DN20 3/4''

Przyłącza elektrycznych zaworów kulowych：

Przewód dwukolorowy - Przewód zerowy

Przewód ogniowy - przewód brązowy - przewód zaworu odcinającego

Przewód ogniowy - przewód niebieski - przewód zaworu otwartego

jednoczesne podłączenie przewodów dwukolorowego i brązowego - zawór wyłączony.

jednoczesne podłączenie przewodów dwukolorowego i niebieskiego - zawór otwarty.

Ostrożnie：

Siłownik nie jest wodoodporny, nie należy wchodzić do wody!

Instalacja:

1. Zamontuj korpus zaworu na odpowiedniej linii, podłącz napęd i dokręć nakrętkę do napędu.
2. Kierunek przepływu wody musi odpowiadać kierunkowi strzałki na korpusie zaworu.
3. Dwa lub więcej zaworów elektrycznych nie może być włączanych równolegle. Jeśli wymagany jest obwód równoległy, musi być izolowany przez przekaźnik.
4. Napęd zamontować po zamontowaniu korpusu zaworu i wykonaniu próby ciśnieniowej rury.
5. Sterownika nie można owinąć materiałem izolacyjnym, gdyż wpłynie to na odprowadzanie ciepła.
6. Przeczytaj uważnie niniejszą instrukcję przed instalacją i odłącz części
