Быстросъемный зажим AMF 6800-1 R1 Вертикальный

Pionowy szybkomocujący docisk z podstawą poziomą

Informację o produkcie:

• zacisk pionowy z otwartym ramieniem i poziomą stopą marki AMF,
• ocynkowany i pasywowany,
• punkty łożyskowe smarowane,
• ergonomiczny uchwyt odporny na oleje z dużą powierzchnią na dłoń i miękkim komponentem,
• bezpieczny element zaciskowy z ochroną palców,
• niezagubialna śruba dociskowa na końcu ramienia dociskowego.

Wskazówki:

• kąt otwierania można przedłużyć przez wtłoczenie trzpienia oporowego.

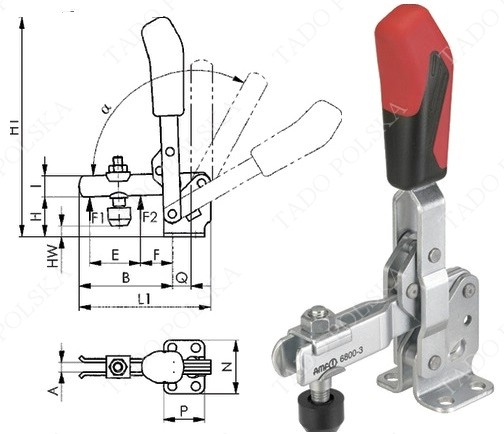

Specyfikacja:

• wielkość: 1,
• f1: 0,6 kN,
• f2: 1,1 kN,
• śruba dociskowa: M5 x 30,
• ciężar: 105 g,
• a: 5,
• b: 39,
• c: 16,0,
• d: 4,5,
• e: 18,
• f [mm/U]: 6,0,
• h2: 98,5,
• hw min.: -4,0,
• hw maks.: 2,0,
• i: 10,
• k: 5,5,
• l: –,
• l1: 61,
• l2: 59,
• m: 22,5–26,0,
• n: 35,
• p: 27,
• testj: 95°,
• h: 19,0,
• m1: –.

Mode: 6800-1

EAN: 4020772090012
