Минимальная система модуля STM32 F103C8T6 ARM Cortex-M3

Moduł STM32F103C8T6 (oryginał)

Układ programowany jest przez interfejs JTAG-SWD lub UART, współpracuje ze środowiskiem ARDUINO IDE oraz innymi ogólnie dostępnymi aplikacjami.

Opis :

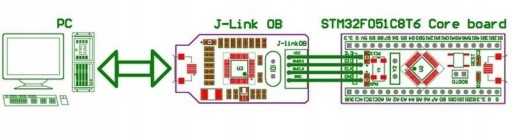

Moduł programuje się przez interfejs JTAG-SWD lub UART.

Przy tworzeniu oprogramowania można użyć wiele darmowych środowisk jak np. Arduino IDE.

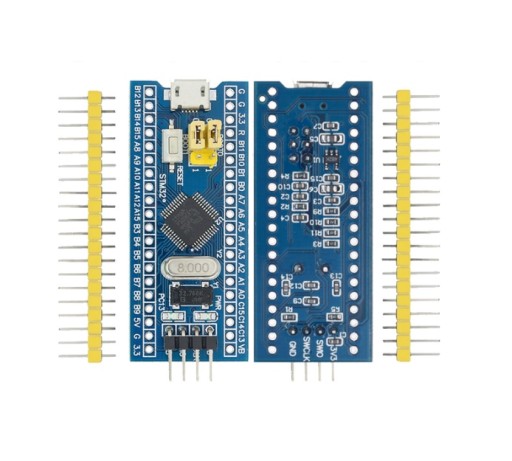

Moduł posiada w zestawie komplet listew kołkowych "goldpinów". Użytkownik może sam zdecydować, których wyprowadzeń będzie potrzebował.

Parametry:

- Specyfikacje: STM32F103C8T6

- Procesor: ARM Cortex rdzeń-M3

- Rdzeń: 32-Bit

- Szybkość: 72MHz

- Łączność: CAN, I²C, IrDA, LIN, SPI, UART / USART, USB

- Peryferia: DMA, sterowanie silnikiem PWM, PDR, POR, PVD, PWM, czujnik temperatury, WDT

- Numer: I / O 37

- Program Memory Size: 64KB (64K x 8)

- Program Typ pamięci: FLASH

- Ram Rozmiar: 20K x 8

- Napięcie: (VCC / VDD) 2 V ~ 3,6 V

- Konwerter: A / D 10x12b

- Typ oscylatora: wewnętrzny

- Temperatura pracy -40 ° C ~ 85 ° C

- Package / Case 48-LQFP

- Procesor serii STM32F103x

- Rdzeń ARM Cortex M3

- Szerokość magistrali 32-bitowy

- Ram Rozmiar: 20 KB

- Typ interfejsu: CAN / I2C / SPI / USART / USB

- Maksymalna częstotliwość zegara: 72 MHz

- Liczba programowalnych we / wy: 37

- Liczba timerów: 4

- Zasilanie Napięcie: 2 V do 3,6 V

- Maksymalna temperatura pracy: + 85 ° C

- Element montażowy: SMD / SMT

- Narzędzia programistyczne EWARM, EWARM-BL, MDK-ARM, RL-ARM, ULINK2

- Minimalna temperatura pracy: - 40 ° C

- Chip: Adc 2 (10-kanałowy x 12-bitowy)

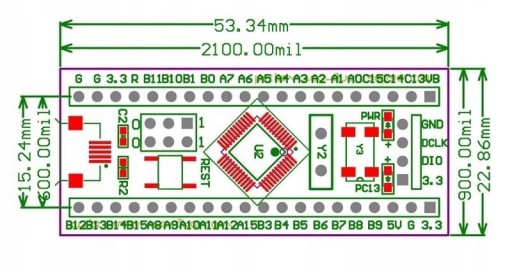

- Rozmiar: 53.34mm x 22.86mm.

Współpracuje z większością modułów uruchomieniowych w tymARDUINO.Jeśli programujesz w środowisku Arduino polecamy nasz programator USBASP + taśma, oraz konwerter USB to TTL - oba dostępne w naszym sklepie.

Zastosowanie : do modułów uruchomieniowych np. Arduino

Moduł jest fabrycznie nowy, przechowywany w opakowaniu antystatycznym.
