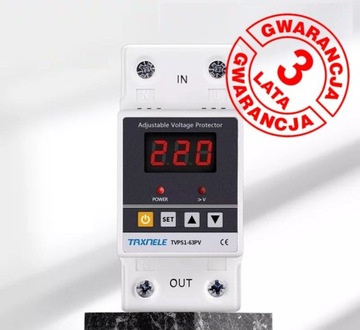

Реле контроля напряжения ТВПС1-63ПВ

POLSKA INTRUKCJA OBSŁUGI

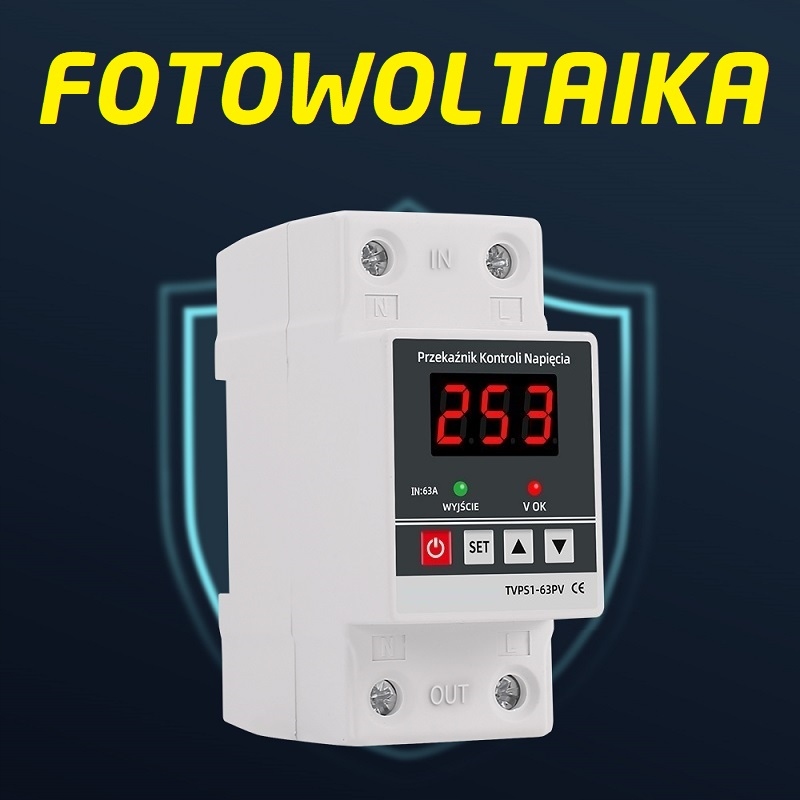

Nadzorczy przekaźnik kontroli napięcia  63A

Dane techniczne:

Obciążalność :63,0A  [odłączany tylko obwód fazowy (L)]

( tak duża obciążalność eliminuje stosowanie styczników zewnętrznych nawet przy bardzo dużych obciążeniach )

Opóźnienie załączenia: 1 – 500sek.

Próg rozłączenia przekaźnika Umin[V]: regulowany 220 – 260V

Ponowne załączenie napięcia Umax[V]: regulowany 223 – 303V

Regulacja co 1V !!!

Opóźnienie załączenia po przekroczeniu napięcia Umax[V]: regulowany 1 – 500 sek.

Czas zwłoki rozłączenia po spadku napięcia U min [V]:  regulowany 0,1 – 50,0 sek.

Kalibracja napięcia: regulowana  -9,5 / +9,5 %

Wyświetlacz: LED

Pobór mocy:  <2W

Rodzaj napięcia mierzonego / sterowniczego: AC

Sygnalizacja: LED x2 [ Zasilanie (POWER), Włączenie przekaźnika (FAULT)]

Mocowanie: szyna DIN ( TH35)

Wymiary:  38 x 69 x 85 mm ( 2 moduły)

Kolor obudowy: biały

Histereza: min. 3V, max. cały zakres

Przykład:

Jeżeli Umax ustawimy na 253 V to Umin nie może być wyższe niż 250V .

Cechy wyróżniające nasz przekaźnik na tle obecnej oferty konkurencji

- duża obciążalność ( aż 63A ) bez stosowanie zewnętrznych styczników

Większość urządzeń tego typu na rynku posiada max. obciążenie 16A, czyli stosując np. grzałkę 2-3kW

poruszamy się w zakresie granicznego obciążenia styków, co ma istoty wpływ na żywotność urządzenia.

- dokładność regulacji

Regulacji możemy dokonywać z dokładnością do 1V. Daje to nam określenie dokładniejszej regulacji wł. i wył. obciążenia

- Obniżona histereza ( TYLKO 3V )

Daje to nam możliwość włączenia obciążenia TYLKO wtedy kiedy jest taka potrzeba,

bez zbędnego opóźnienia ( przy mniejszych wahaniach napięcia )

- kalibracja napięciowa

Możliwość ustawienia ( wprowadzenia poprawki ) napięcia dokładnie takiego samego jak na falowniku,

bez względu w jakiej odległości się znajduje od naszego przekaźnika.

- szeroki zakres regulacji

Oprogramowanie daje nam możliwość regulacji WSZYSTKICH parametrów w CAŁYM zakresie ( brak blokad serwisowych )

- Intuicyjne menu

Bardzo prosta regulacja, z poziomu urządzenia

( nie wymaga programowania z użyciem komputera / aplikacji w telefonie / obecności sieci WiFi i bluetooth )

- polski serwis

Posiadamy serwis w Polsce dysponującym pełnym asortymentem podzespołów serwisowych

- gwarancja 3 lata

Okres gwarancji wydłużony do 3 lat świadczący o bardzo niskiej awaryjności urządzenia bez dodatkowych opłat

Wykres ilustrujący zasadę działania

Przykład podłączenia
