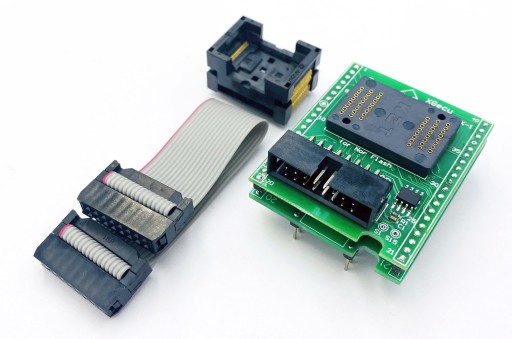

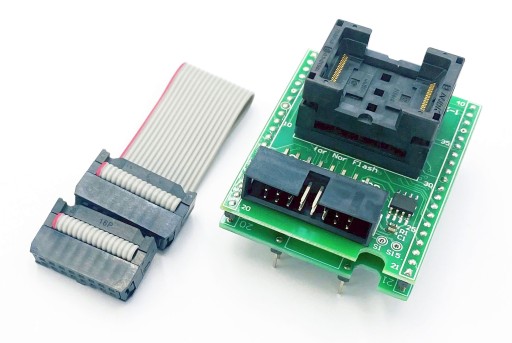

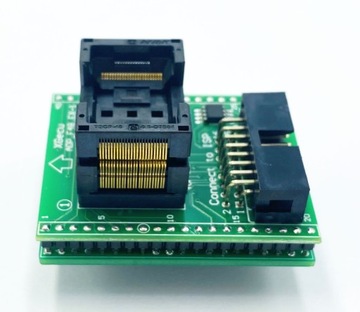

TSOP48(40) ZIF-адаптер NOR Flash для XGecu T48

Adapter TSOP48 NOR ZIF - adapter dla  pamięci Flash (typu NOR) w obudowach SMD typu TSOP48 i TSOP40  dedykowany wyłącznie dla programatora XGecu T48.

Adapter przeznaczony dla rodziny obudów TSOP o długości 20mm z rastrem (odległość między sąsiednimi wyprowadzeniami układu) =0,5mm

Obsługuje układy o wymiarach 10x20mm i 12x20mm  - układ w obudowie TSOP48 umieszczamy normalnie w podstawce natomiast pamięci w obudowach TSOP40 w górnej części podstawki adaptera.

Rozwiązanie takie eliminuje konieczność posiadania wielu osobnych adapterów

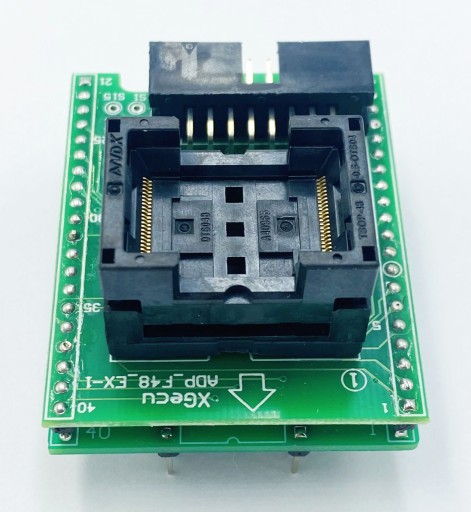

Wymienna podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

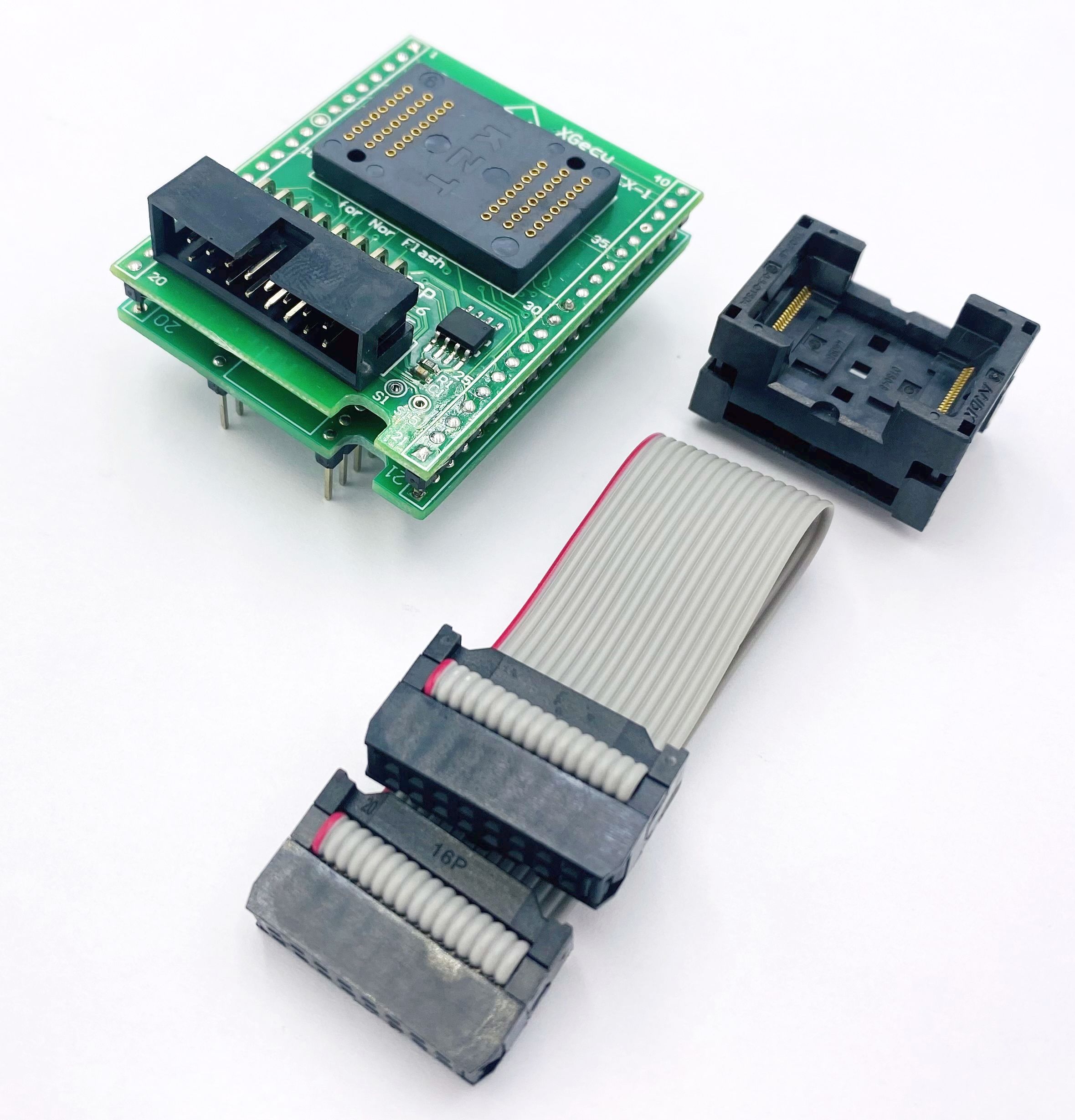

Gniazdo pod podstawką ZIF umożliwia łatwą wymianę podstawki w przypadku jej uszkodzenia czy zużycia.

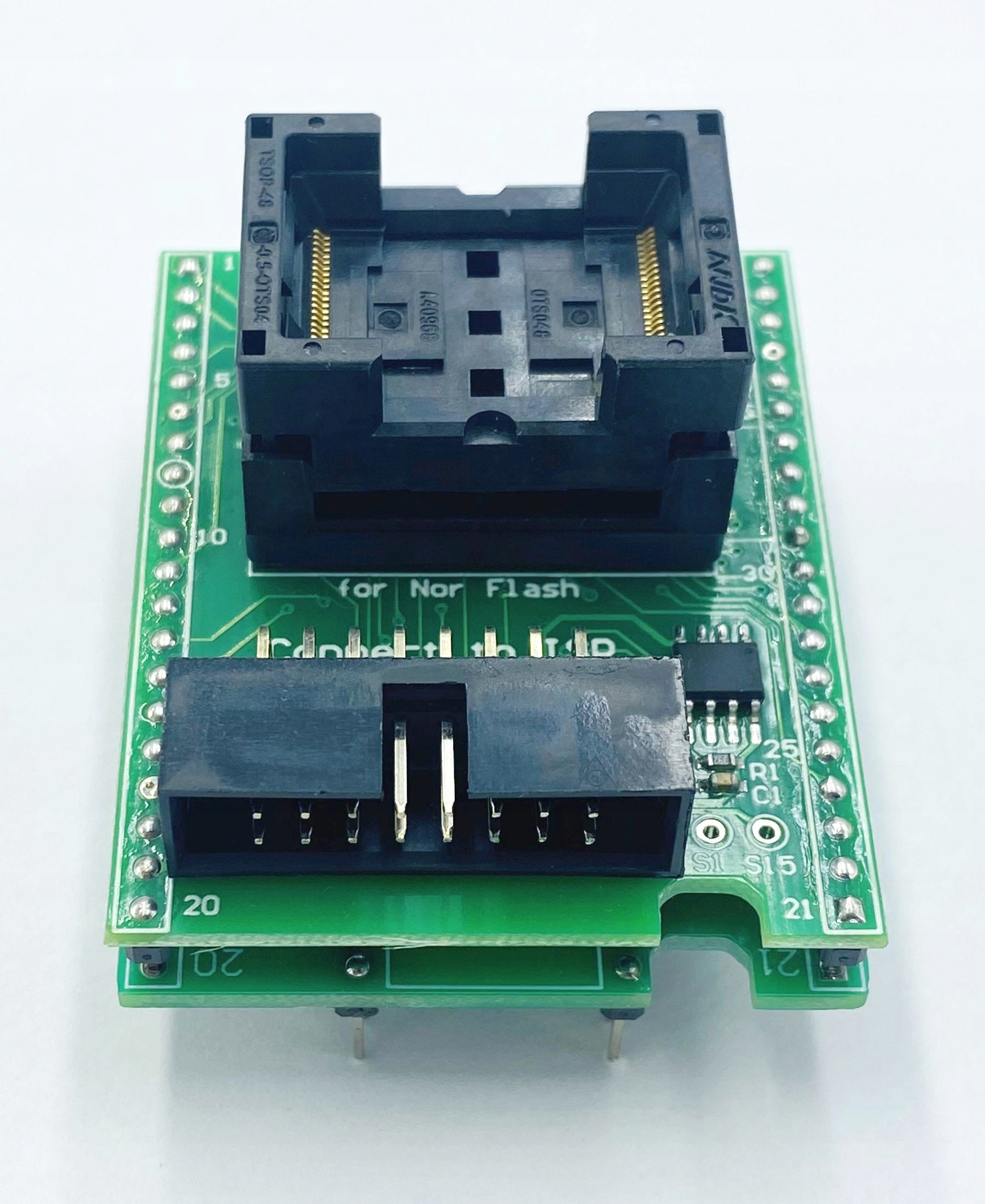

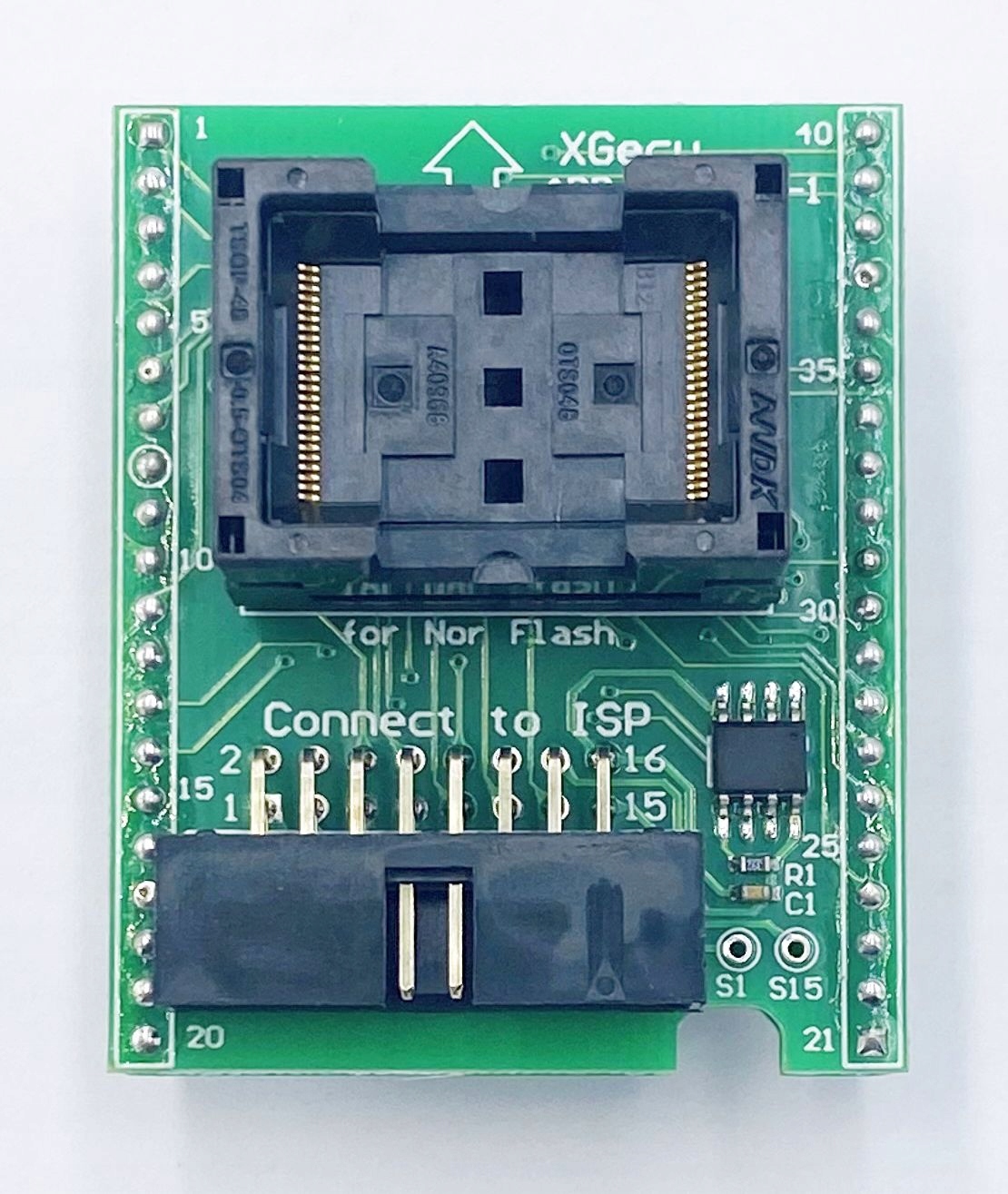

Zastosowana podstawka ZIF  dual clamp (TSOP-48-0.5-013) chwyta wyprowadzenia układu zarówno z góry jak i z dołu  - co zapewnia lepszy kontakt z pamięcią.

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

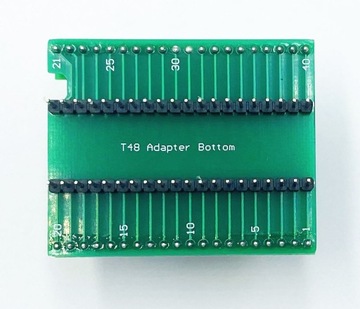

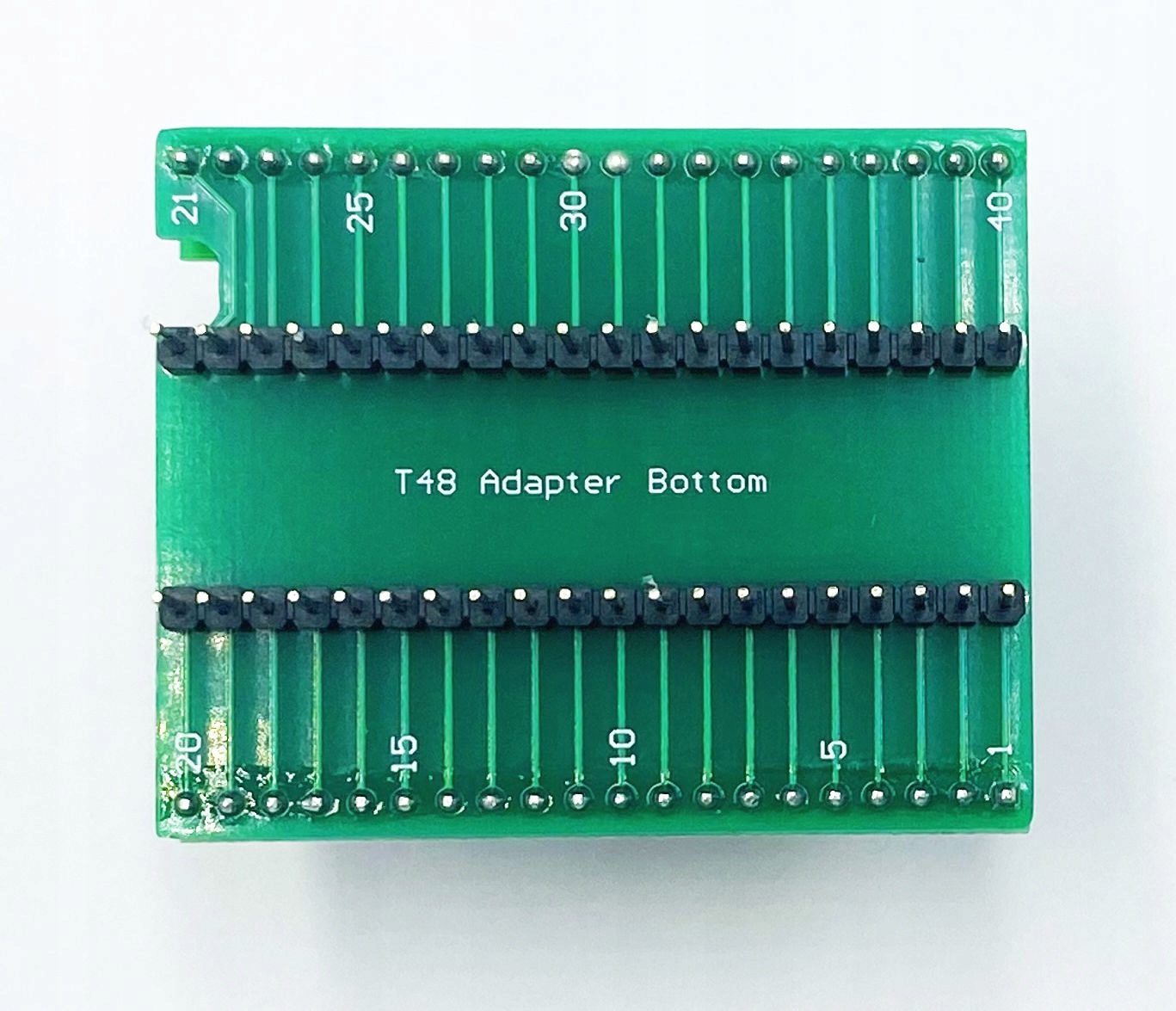

- Wyprowadzenia: TSOP48 -->PDIP40+16 - dedykowane wyłącznie dla programatora T48 (nie pasuje do TL866x, T56 ani żadnego innego programatora)

- Raster TSOP48 (odległość między wyprowadzeniami) TSOP48 - 20mils (0.020") = 0,5mm

- Raster PDIP40 (odległość między wyprowadzeniami) PDIP - 100mils (0.100") = 2,54mm

- Szerokość wyprowadzeń PDIP 600mils (0.600") = 15,25mm

- Typy obsługiwanych układów: TSOP40 (10x20mm) i TSOP48 (12x20mm).

Adapter przeznaczony wyłącznie dla pamięci typu NOR Flash - dla pamięci NAND należy używać adaptera ADP_F48-EX-2

Oznaczenie XGecu: ADP_F48-EX-1

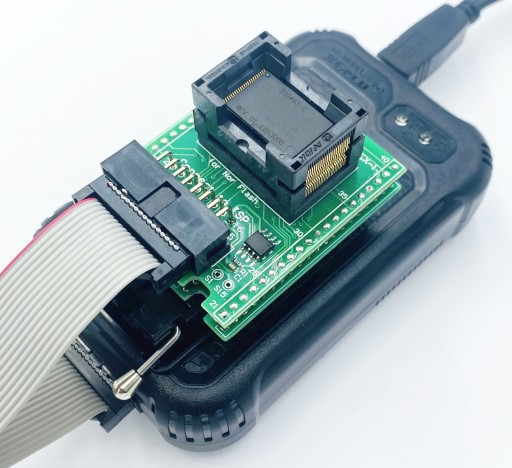

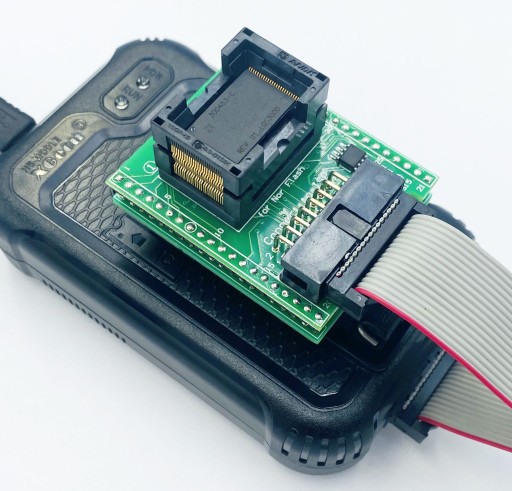

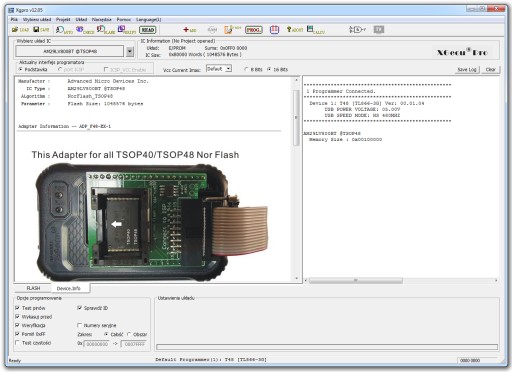

Przedmiotem sprzedaży jest wyłącznie adapter. Pamięć i programator na zdjęciu powyżej wyłącznie w celu poglądowym.
