RF адаптер SMA/wt-RSMA/wt HQ 50 Ом

Adapter antenowy RF wtyk SMA - wtyk RP-SMA HQ 50Ω

nr katalogowy: 62854

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62854.htm

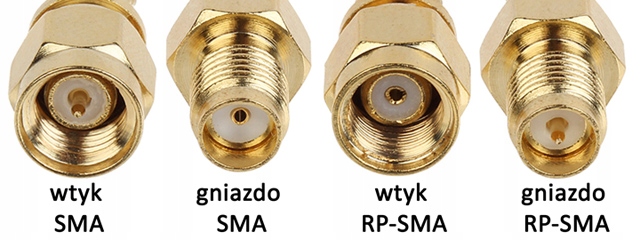

Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski.

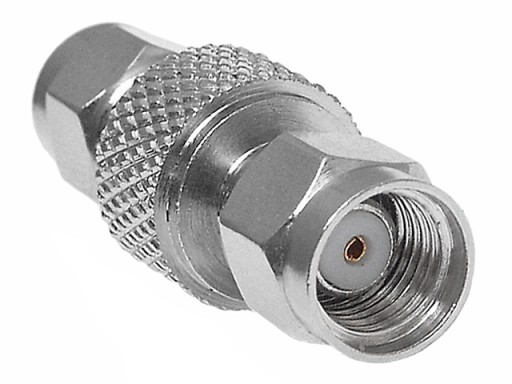

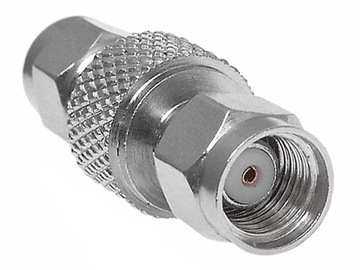

Oferowany adapter posiada z jednej strony wtyk SMA zaś z drugiej strony wtyk RSMA (RP-SMA) i jest przejściówką do zamiany gniazda SMA na wtyk RSMA (RP-SMA) lub odwrotnie. Adapter najczęściej stosowany jest w sytuacji, gdy posiadana antena posiada gniazdo RSMA, zaś urządzenie do którego ma być podłączana wyposażone jest w gniazdo SMA.

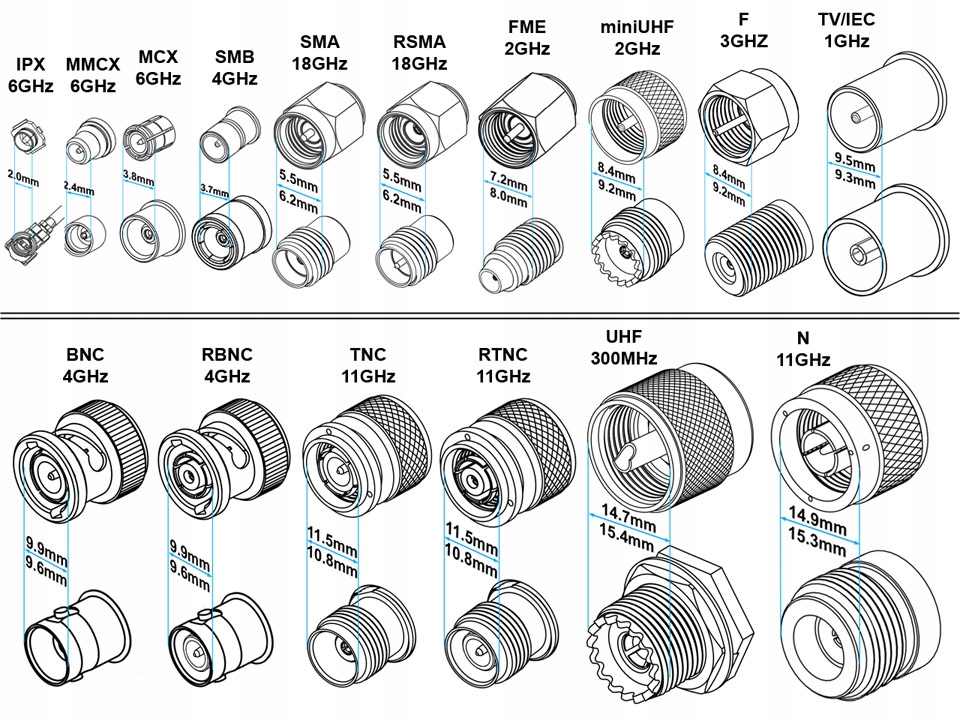

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

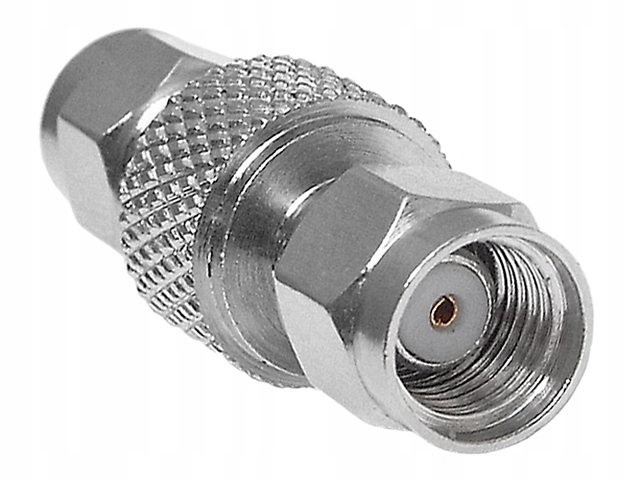

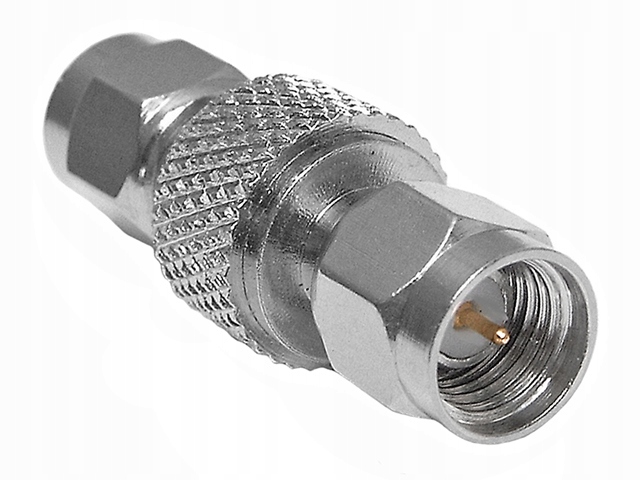

Oferowany adapter wykonany jest z niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Złącza: wtyk SMA męski, wtyk RP-SMA żeński
• Impedancja: 50Ω
• Pasmo pracy: <18GHz
• Materiał: niklowany mosiądz, styki kontaktu złocone
• Wymiary (długość/średnica): 29/11mm
• Masa: ok. 8g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
