RF адаптер SMA/wt-RSMA/gn HQ 50 Ом
Товар
Характеристики
Описание
Adapter antenowy RF wtyk SMA - gniazdo RP-SMA HQ 50Ω
nr katalogowy: 62857
Opis przedmiotu
Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/62857.htm
Złącza rodziny SMA (SubMiniature version A) są miniaturowymi złączami wysokiej częstotliwości o impedancji 50Ω i paśmie pracy do 18GHz. Stosowane są najczęściej w urządzeniach i antenach WiFi oraz LTE. Złącza występują w wersjach SMA i RSMA różniących się rodzajem pinu centralnego. RSMA (RP-SMA Revers Polarity SMA) jest odmianą złącza SMA o identycznych rozmiarach z zamienionym pinem centralnym (wtyk SMA posiada pin męski zaś wtyk RSMA ma pin żenski i analogicznie gniazdo SMA posiada pin żeński zaś gniazdo RSMA ma pin męski.

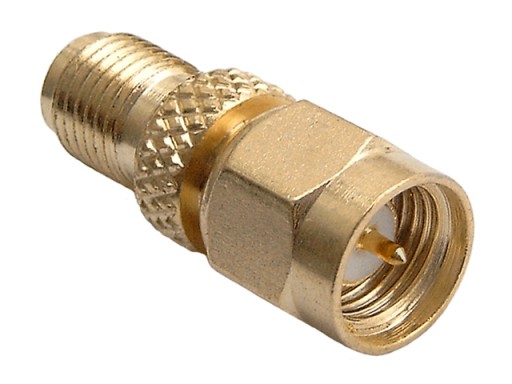

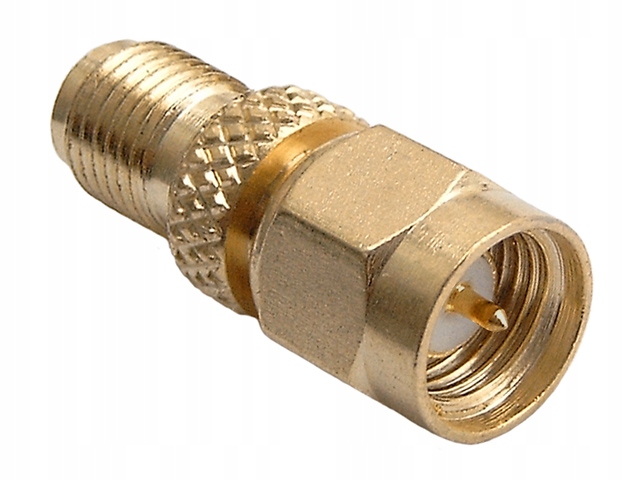

Oferowany adapter posiada z jednej strony wtyk SMA zaś z drugiej strony gniazdo RSMA (RP-SMA) i jest przejściówką do zamiany wtyku RSMA na wtyk SMA lub gniazda SMA na gniazdo RSMA. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza SMA oraz RSMA.
Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.
Oferowany adapter wykonany jest z mosiądzu kolorowanego na złoto i posiada złocone styki. Impedancja adaptera wynosi 50Ω.
Dane techniczne
- Materiał: mosiądz kolorowany na złoto, złocone styki
- Złącza: wtyk SMA męski, gniazdo RP-SMA męskie
- Impedancja: 50Ω
- Pasmo pracy: <18GHz
- Wymiary (długość/średnica): 21/8mm
- Masa: ok. 4g
Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
