ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ 4 СЕКЦИИ, ДЖОЙСТИК 40 Л

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY P40

STEROWANY JOYSTICKIEM I DWOMA DŹWIGNIAMI

Zamiennik do: 04P40 A1A1A1A1+JOY

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min. Przykładowe sterowanie: cztery siłowniki 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Joystick pięcio-pozycyjny (1 - 2 - 0 - 3 - 4), na sprężynie, czyli sam wraca do pionu:

• Pozycja 0 neutralna (joystick ustawiony w pionie) tłoczyska obu siłowników stoją - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia joysticka ustawiona w pozycji do przodu) tłoczysko pierwszego siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia joysticka ustawiona w pozycji do tyłu) tłoczysko pierwszego siłownika chowa się.

• Pozycja 3 robocza (dźwignia joysticka ustawiona w pozycji w lewo) tłoczysko drugiego siłownika wysuwa się.

• Pozycja 4 robocza (dźwignia joysticka ustawiona w pozycji w prawo) tłoczysko drugiego siłownika chowa się.

Obie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko siłownika chowa się.

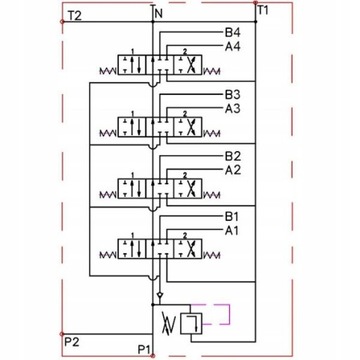

Podłączenie:

Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2, A3, A4 ; B1, B2, B3, B4): gwint wewnętrzny BSP 3/8''

Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
