ПАССИВНЫЙ ВИДЕОТРАНСФОРМАТОР С КАБЕЛЕМ CCTV UTP BNC

PASYWNY TRANSFORMATOR WIDEO Z KABLEM UTP BNC CCTV

P-TR1HD to zestaw pasywnych urządzeń do transmisji sygnału video za pomocą skrętki komputerowej. Elementy te zapewniają dopasowanie impedancji kabla koncentrycznego (75Ω) do impedancji przewodu symetrycznego (100Ω).

W celu uzyskania najlepszej jakości transmisji i odporności na zakłócenia należy stosować kabel UTP kat. 5 (lub wyższej).

Przy wykonaniu połączenia należy zwrócić uwagę na to, aby do transmisji użyć żył z tej samej pary skrętki oraz odpowiednio podłączyć przewody do zacisków śrubowych „+” do „+” i „-” do „-”.

Nieprawidłowe podłączenie spowoduje zakłócenia obrazu.

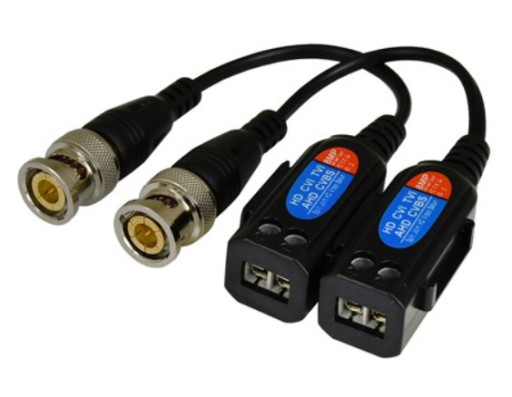

P-TR1HD zakończony jest wtykiem BNC umieszczonym na przewodzie. Taka konstrukcja pozwala na łatwe podłączenie tych elementów do urządzeń, w których gniazda rozmieszczone są blisko siebie.

Transmitery można łączyć ze sobą.
