АККУМУЛЯТОРНЫЙ НАБОР 24 В 1300 3 СТОРОНЫ 4,3 м

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym polskim o skoku 1300 mm.

KOD SKRAW-MET: [7375]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 24V 2,0 kW, zbiornik 11l, pilot. [2833]
• Siłownik hydrauliczny o wysuwie 1300 mm, o udźwigu do 8 ton - Wysuw 4-stopniowy wraz z kołyską. [2034]
• Wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
• Nypel [1409] / [1386]
• Pilot sterowania bezprzewodowego [0290]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

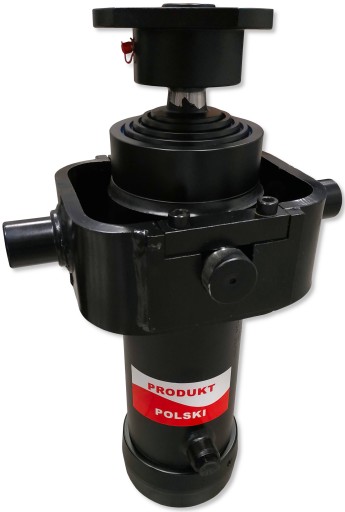

Siłownik Hydrauliczny Polski o skoku 1300 mm wraz z kołyską i gniazdem

Producent: SM-G (SKRAW MET GROUP)

Symbol: CT 110/4/1300 8T

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru oraz towaru pochodzącego z polskiej fabryki.

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

_________________________________________________________

Siłownik montowany w przyczepach i pojazdach specjalistycznych.

Ze względu na swoją budowę stosowany w przyczepach wywrotek z wywrotem na 3 strony (na tył i boki) takich jak:

• D-47
• PRONAR
• T-654
• T-169
• T-655
• T-117
• T-669 i innych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

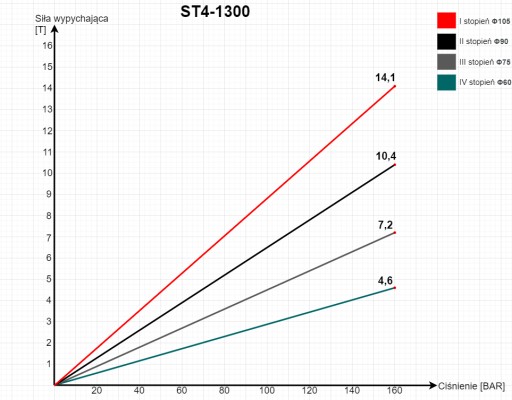

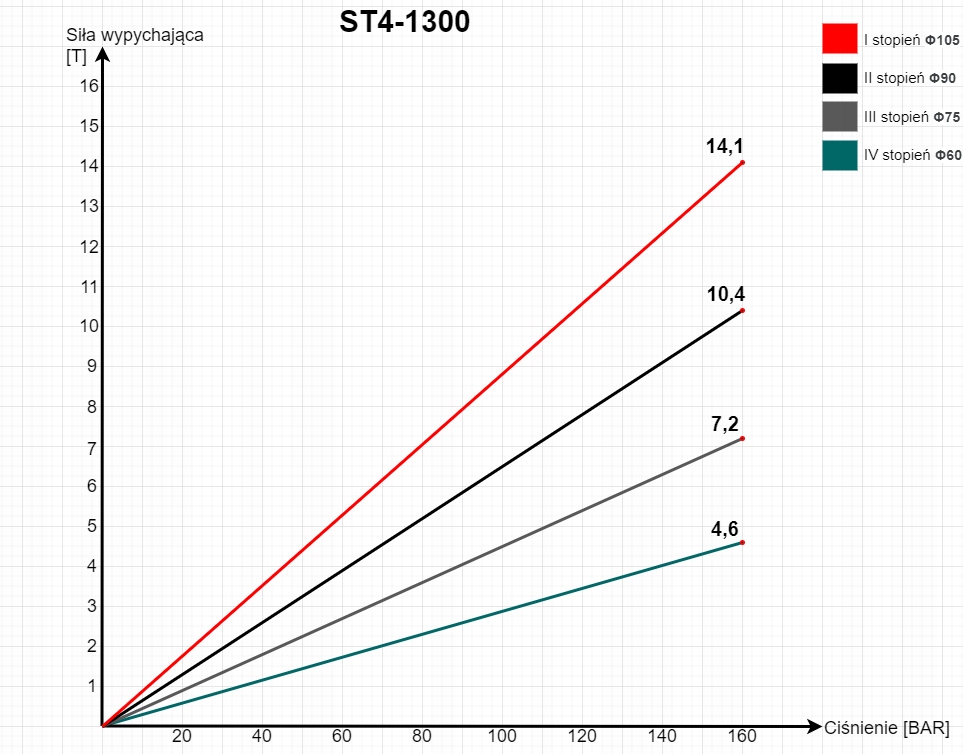

Maksymalny udźwig 8 TON

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza, który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

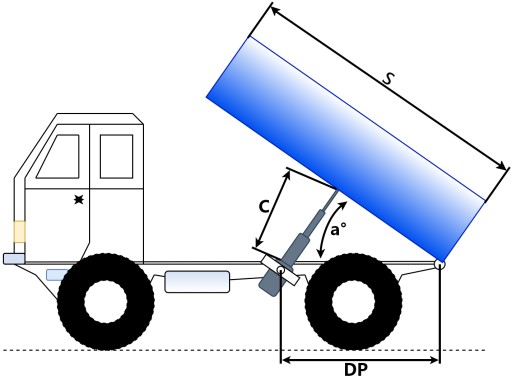

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

Specyfikacja techniczna:

• Czterostopniowy,
• Długość siłownika w stanie spoczynku 510 mm,
• Skok siłownika 1300 mm
• Długość siłownika całkowicie rozsuniętego 1810 mm,
• Średnica siłownika 128 mm,
• Przyłącze przewodu olejowego M22*1,5 wewnętrzny,

Zapotrzebowanie oleju : 8 litrów

Maksymalne ciśnienie robocze : 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków : 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

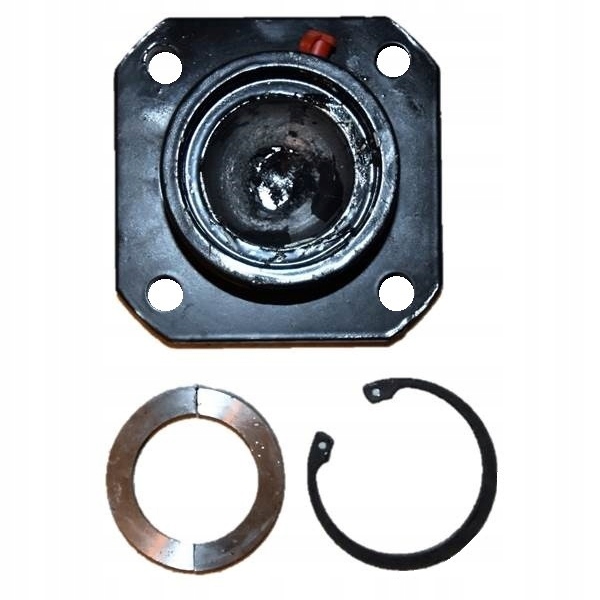

Gniazdo siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrót.

Specyfikacja techniczna:

Gniazdo na kulę o średnicy 55 mm

Gniazdo posiada 4 otworów fi 13 mm

Wysokość gniazda 52 mm

Zabezpieczane dwiema panewkami plus pierścień segera

Gniazdo smarowane przez kalamitkę

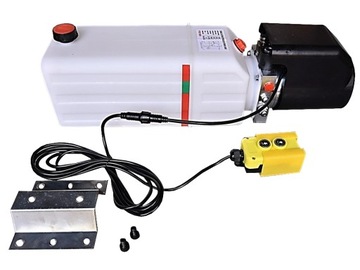

Agregat hydrauliczny

Zasilacz: 24 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 24 V

Pojemność zbiornika oleju: 11 L

Maksymalne ciśnienie pracy: 180 bar

Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 13L/min

Przyłącze gwint wewnętrzny: 3/8"

• Długość Agregatu: 650mm
• Długość Zbiornika: 440mm
• Szerokość Agregatu: 170mm
• Szerokość Zbiornika: 170mm
• Wysokość Agregatu: 195mm
• Wysokość Zbiornika(od podstawy do czubka korka): 205mm

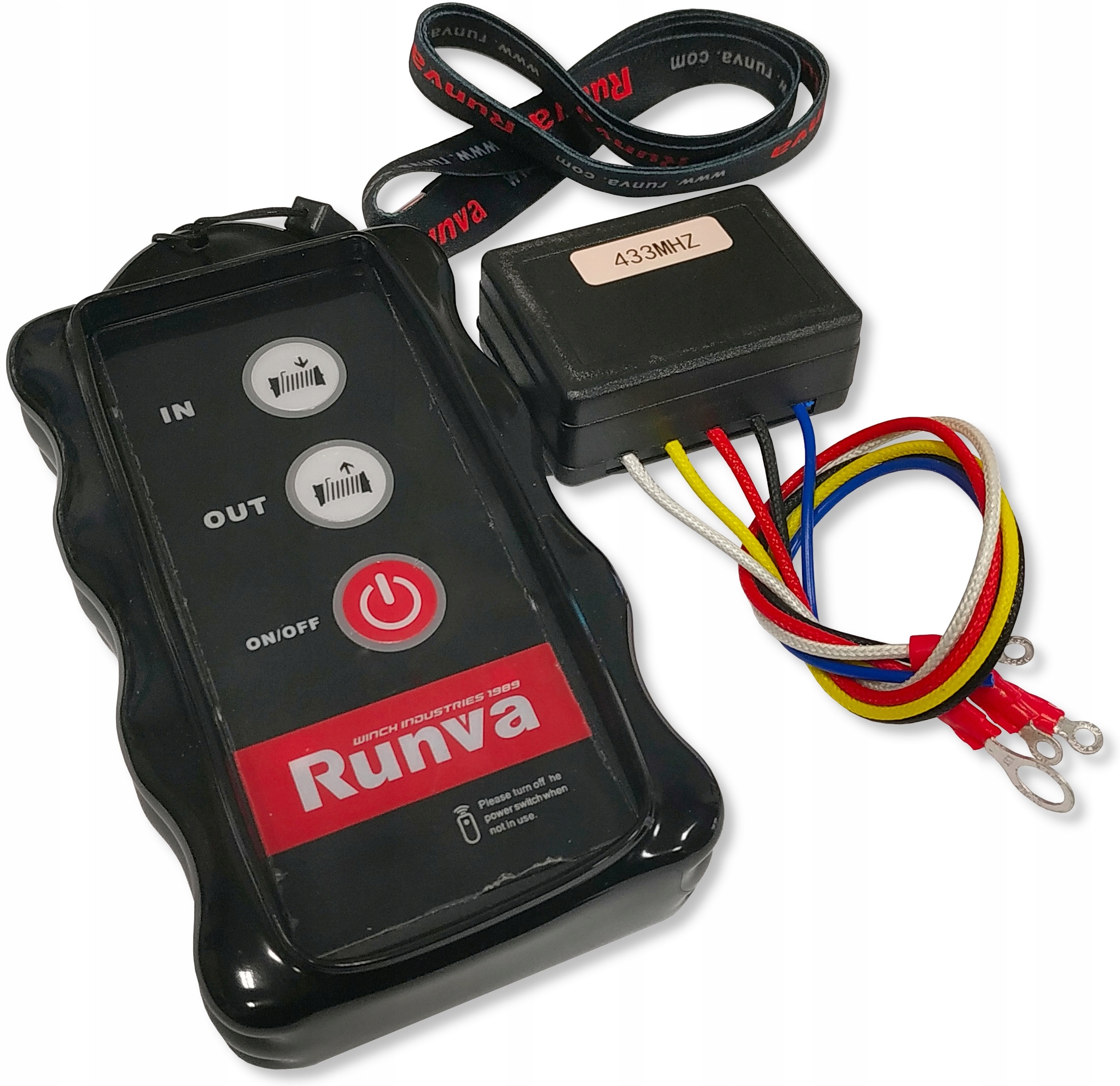

Pilot radiowy bezprzewodowy 12 v lub 24 v 2-przyciskowy (dwu-funkcyjny) góra-dół

Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.

Pilot jest hermetyczny.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

W zestawie otrzymują państwo:

• pilot bezprzewodowy + osłona na pilot
• odbiornik
• smycz
• bateria 9 V

W zestawie znajduje się również instrukcja obsługi/montażu w języku angielskim.

Specyfikacja Techniczna:

• napięcie: 12 V / 24 V
• zasięg: do 50 m
• obudowa: PCV + ochronna osłona silikonowa
• zasilanie: bateria 9 V
• wymiary pilota: 150 × 80 × 34 mm
• wymiary odbiornika: 60 × 44 × 23 mm
• długość przewodów: 215 mm

Może działać naprzemiennie z pilotem oryginalnym przewodowym w zasilaczu

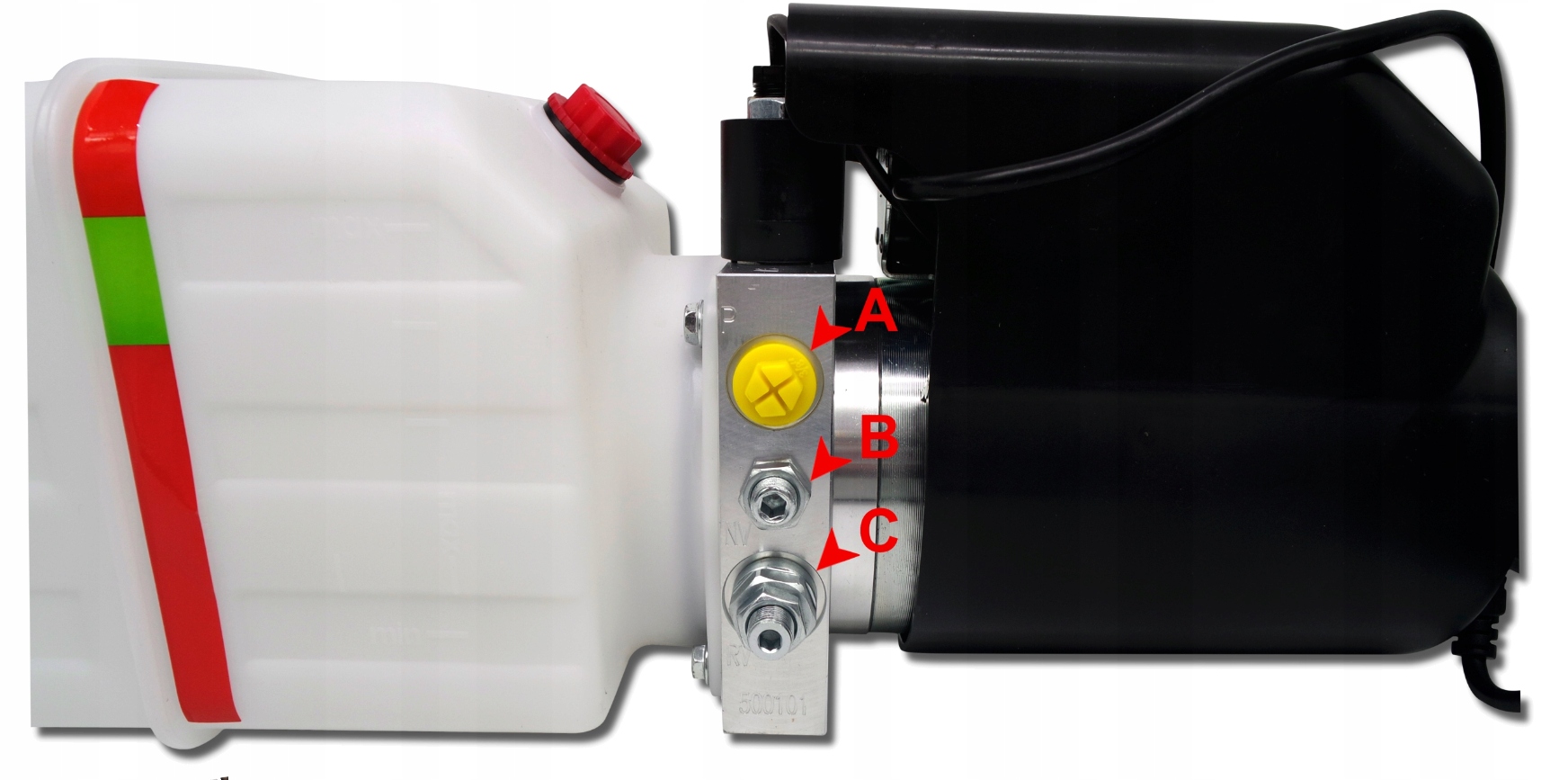

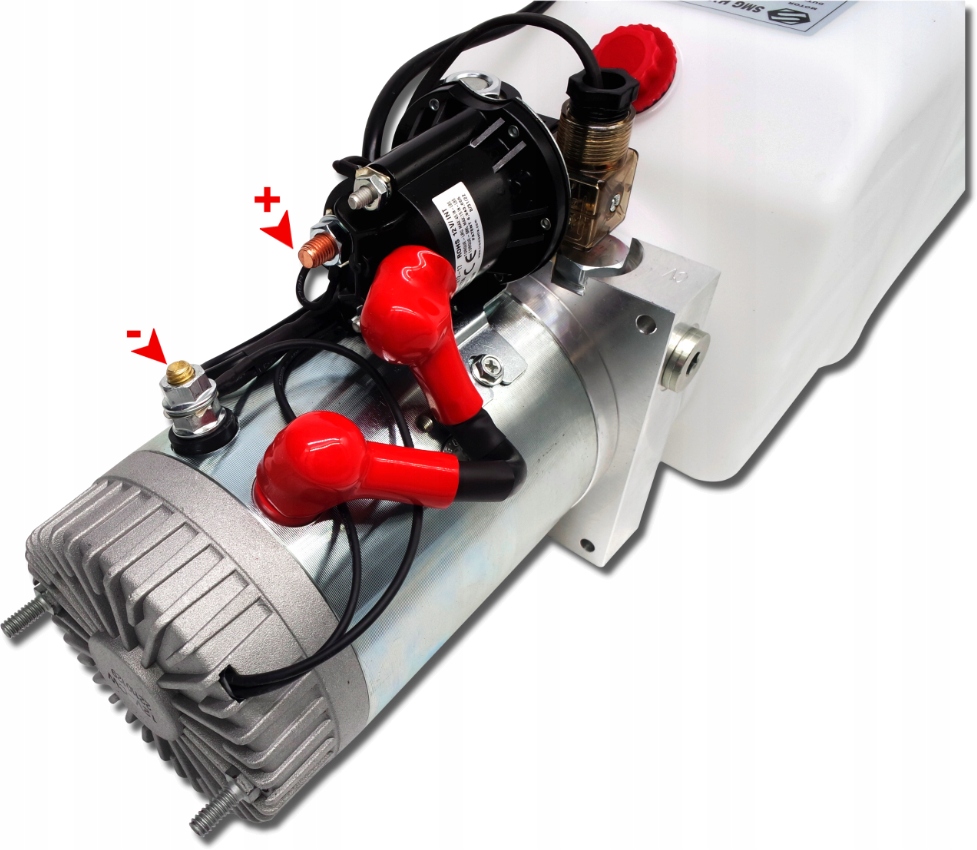

Legenda oznaczeń:

• + Zasilanie (potencjał dodatni), podłączony bezpośrednio do akumulatora
• - Zasilanie (potencjał ujemny), podłączony bezpośrednio do akumulatora
• A - port przyłączeniowy (G3/8")
• B - regulacja szybkości opadania
• C - regulacja ciśnienia oleju
