Дизайн Стального Зала 24 х 54 х 6 ГОТОВЫЕ ПРОЕКТЫ

Projekt architektoniczno-budowlany i techniczny typowy hali stalowej przeznaczony do adaptacji*

Projekt zgodny z nowelizacją prawa budowlanego

Projekt wykonany na podstawie obowiązujących norm dostosowany do stref klimatycznych

• Obciążenie śniegiem – do 3 strefy obciążenia, sk = 1,2 kN/m2
• Obciążenie wiatrem –  do 1 strefy obciążenia, Vb.0 = 22 m/s
• Obciążenie technologiczne (dodatkowe  na instalacje) - 5 kg/m2

W zakresie projektu architektoniczno-budowlanego 3 egzemplarze:

- Opis architektoniczno-budowlany

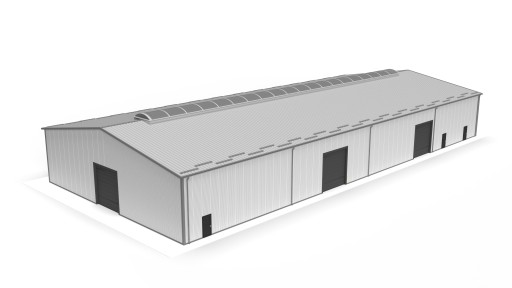

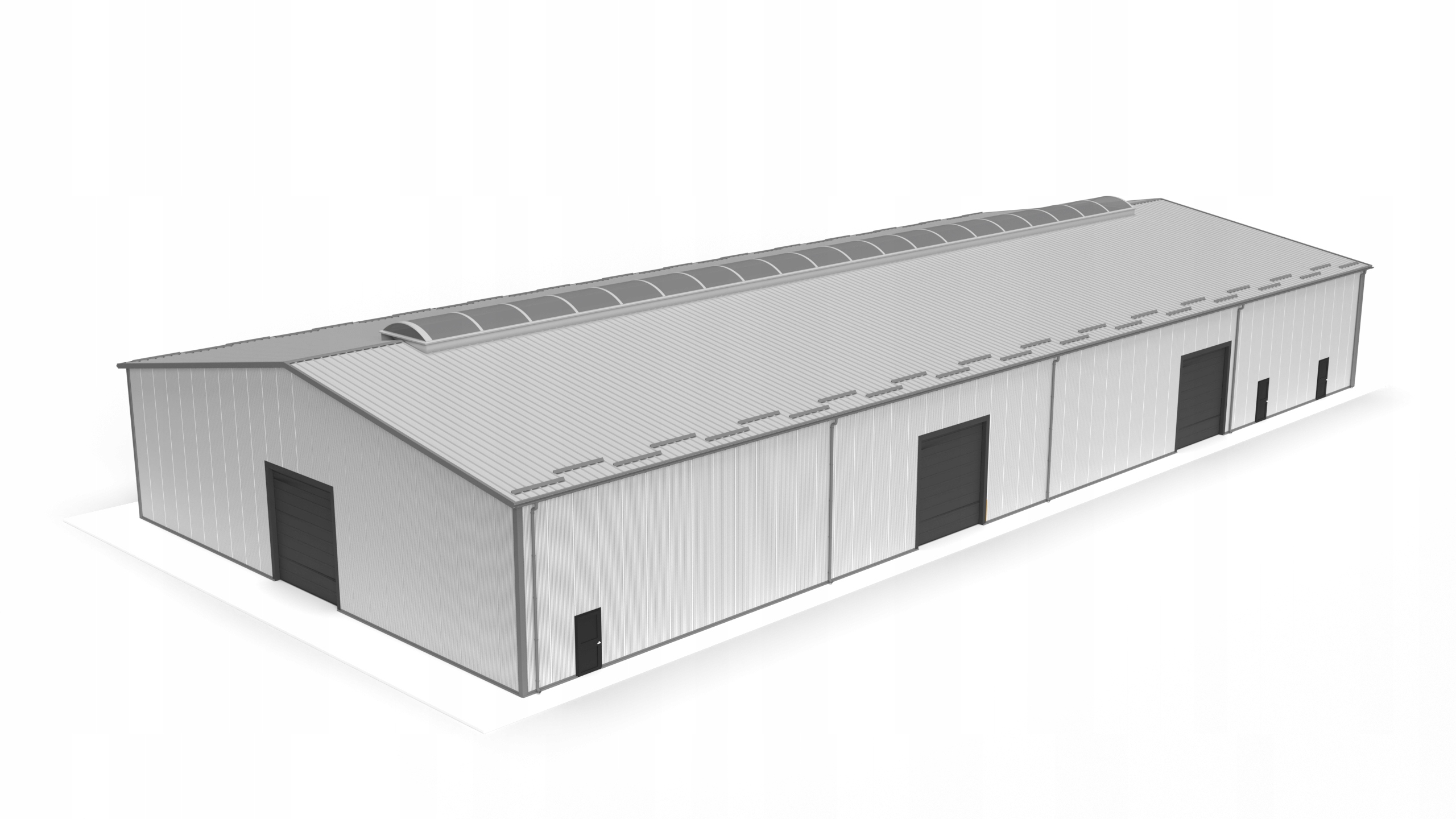

- widok 3d

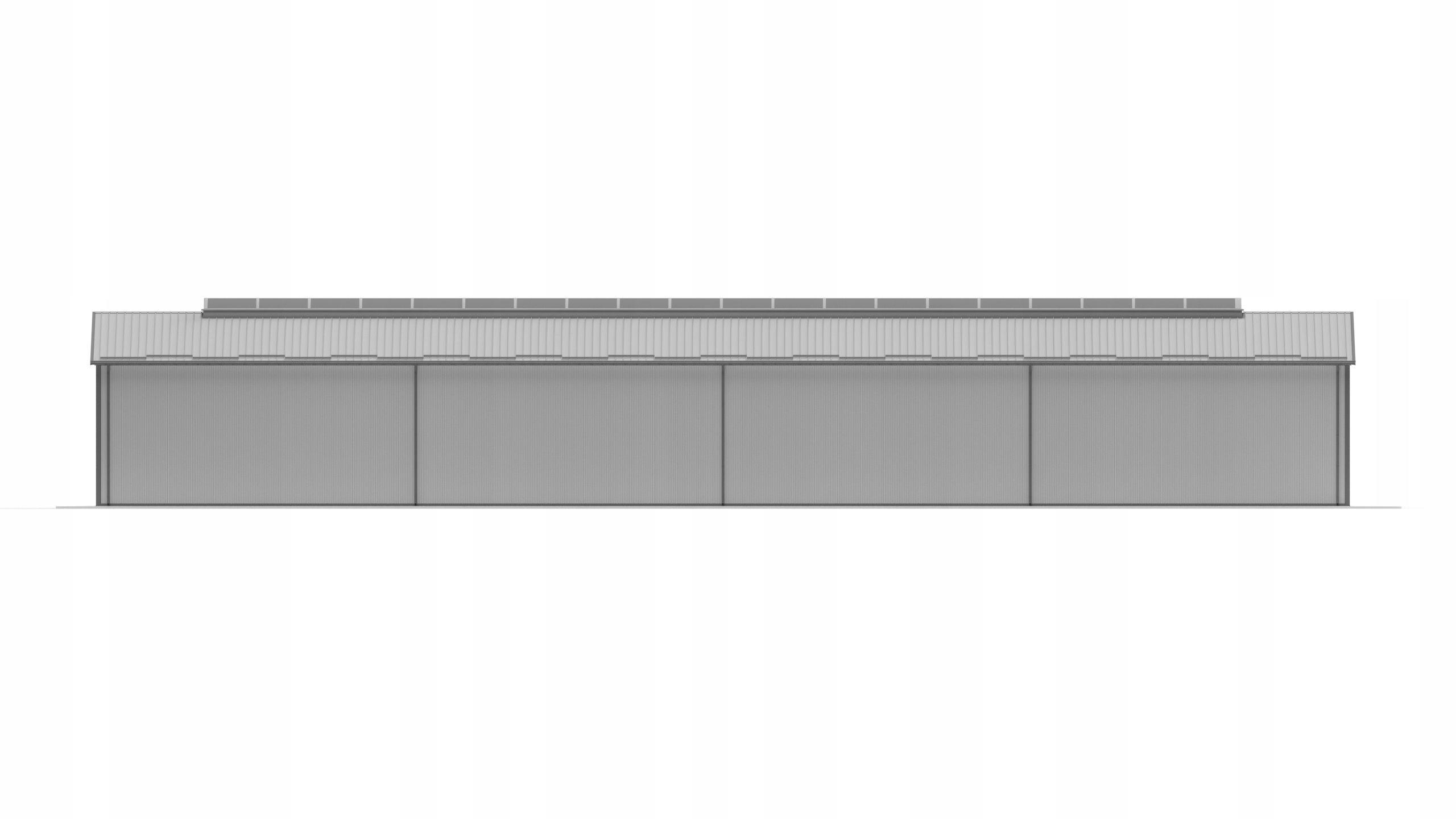

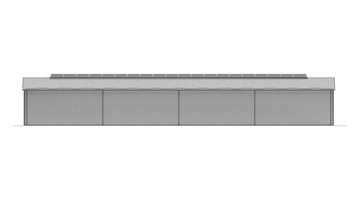

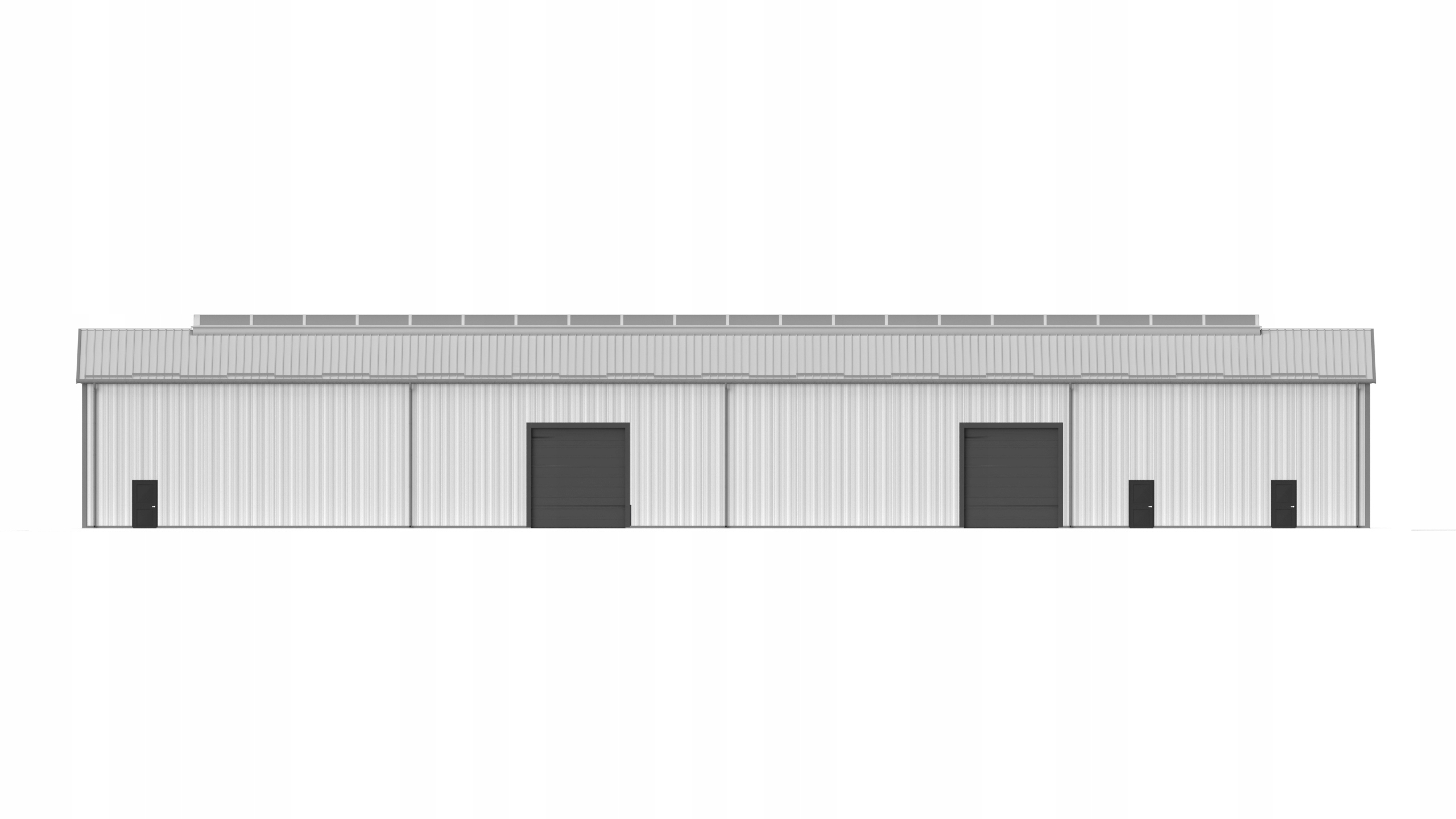

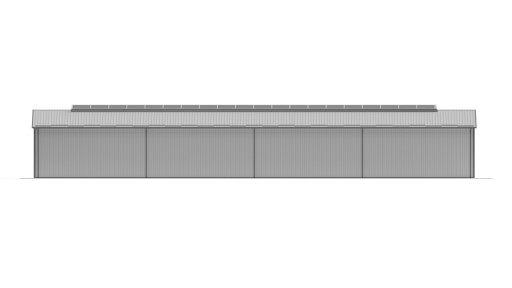

- Rysunki: Rzut parteru, Rzut Dachu, przekrój B-B, Elewacje

- Zestawienie stolarki

- Projekt techniczny

wersja elektroniczna (pliki .dwg)

*projekt nie zawiera instalacji

W zakresie projektu technicznego 1 egzemplarz:

- Opis techniczny

- Obliczenia projektowe

- widok 3d

- Rysunki: Rzut poziom 0,00, Rzut konstrukcji dachu, Przekroje w osiach, Szczegóły kotew montażowych, Rzut fundamentów wraz ze zbrojeniem,

- Detale połączeń słupów i rygli dachowych, stężeń, oryglowania

Budynek w konstrukcji stalowej, parterowy,

Konstrukcję nośną hali stanowią ramy stalowe w rozstawie co 6m, wykonane z dwuteownika, płatwie dachowe zimno-gięte.

W ścianie podłużnej 3 bramy wjazdowe o wymiarach 4.0m x 4.25m,

Drzwi wejściowe 0,9m x 2,0m - 2 szt.

Świetlik dachowy w kalenicy 2,6m x 50m

Dach pokryty: płytą warstwową

Ściany pokryte: płytą warstwową

Przeznaczenie hali dowolne, jako  hala magazynowo-składowa, warsztatowa, hala produkcyjna, hala uniwersalna, na maszyny i cele rolnicze lub inne dowolne przeznaczenie.

♦️ Cena: 4300 zł netto + VAT ♦️

Istnieje możliwość indywidualnej modyfikacji wszystkich parametrów projektu.

Wykonujemy inne projektu na zamówienie wg wytycznych Zamawiającego,

Projekty architektoniczno-budowlane oraz projekty techniczne.

Jesteśmy wykonawcą obiektów które projektujemy, oferujemy wykonanie konstrukcji stalowej hali na atrakcyjnych warunkach wraz z obudową płytami warstwowymi i stolarką.
