RF адаптер SMA/gn-F/wt 50 Ом

Adapter antenowy RF gniazdo SMA - wtyk F 50Ω

nr katalogowy: 67758

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67758.htm

SMA jest złączem stosowanym najczęściej w sieciach WiFi, GSM oraz radiotelekomunikacji. Złącza SMA mają impedancję 50Ω i przenoszą sygnał w paśmie do 18GHz. Złącze F jest najpopularniejszym złączem w technice radiowej stosowanym powszechnie w instalacjach TV/SAT. Złącze F pracuje w paśmie do 3GHz i ma impedancję 75Ω (w większości zastosowań) lub rzadziej 50Ω.

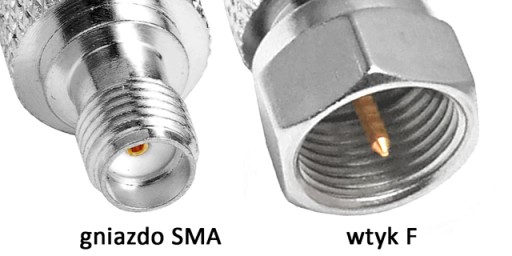

Oferowany adapter jest przejściówką do zamiany wtyku SMA na wtyk F, zamiany gniazda F na gniazdo SMA lub połączenia ze sobą kabli. Adapter najczęściej stosowany jest w sytuacji, gdy łączone kable lub sprzęty posiadają odpowiednie złącza F oraz SMA. Adapter posiada z jednej strony złącze żeńskie SMA zaś z drugiej strony złącze męskie F.

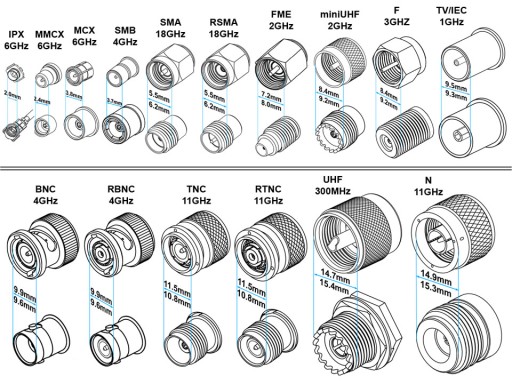

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

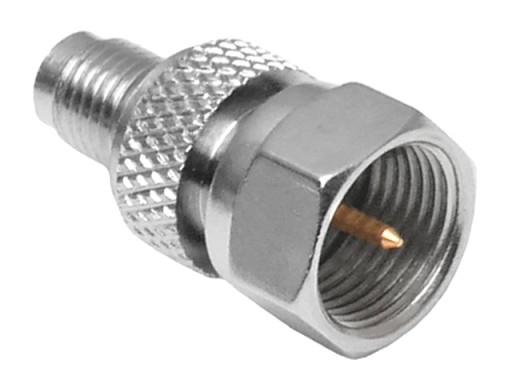

Oferowany adapter wykonany jest niklowanego mosiądzu i posiada złocone styki. Impedancja adaptera wynosi 50Ω.

Dane techniczne

• Materiał: niklowany mosiądz, złocone styki
• Złącza: gniazdo SMA żeńskie, wtyk F męski
• Impedancja: 50Ω
• Pasmo pracy: <3GHz
• Długość: 23.0mm
• Średnica (w najszerszym miejscu): 11.0mm
• Masa: 7g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
