ЭЛСОР УНИВЕРСАЛЬНЫЙ ГЕКТАМЕТР ДЛЯ КОМБАЙНА

Hektaromierz do kombajnu Elsor

Numer MIZAR: 72585

Prędkościomierz z hektaromierzem

Elsor

Oferowany hektaromierz należy do rodziny urządzeń pomiarowych polskiej firmy ELSOR. Seria tych urządzeń została stworzona z myślą o maszynach, które nie były wyposażone w elektroniczne układy pomiarowe, bądź też ich oryginalne rozwiązania w tym zakresie uległy nieodwaracalnemu uszkodzeniu. Hektaromierz dedykowany jest do kombajnów zbożowych, ale może być również wykorzystywany w np. kombajnach okopowych.

 Hektaromierz służy do kontrolowania parametrów pracy takich jak:

- prędkość jazdy

- prędkość obrotowa dwóch mechanizmów np. młocarni i wialni (0-1500 obr/min)

- pomiar areału na którym wykonywany jest zabieg agrotechniczny

- wydajność ha/h

- przejechany dystans

- sumaryczna wielkość przepracowanego areału

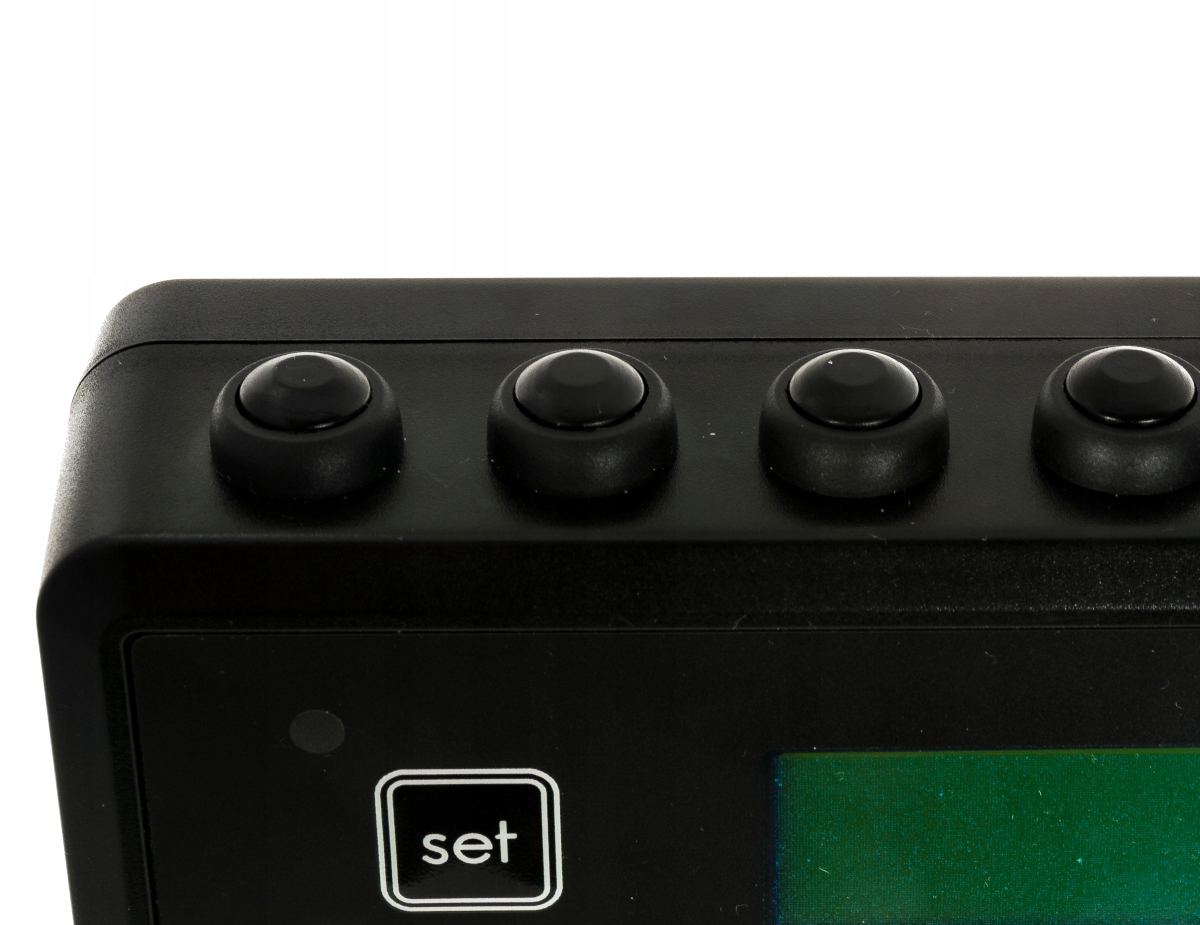

Charakterystyczną cechą oferowanego komputera rolniczego są cztery przyciski w górnej części obudowy. Bardzo często ostatnie przejazdy kombajnu obejmują łan o szerokości mniejszej niż szerokość hederu. Wspomniane przyciski służą do szybkiego przełączenia mnożnika szerokości roboczej maszyny:  1/4, 1/2,  3/4  lub 4/4 (), dzięki czemu operator nie przerywając pracy może wprowadzić korektę potrzebną do poprawnego zliczania areału. Oczywiście korekta dotyczyć będzie wcześniej ustawionej szerokości roboczej w menu np. jeśli w menu ustawimy szerokość hedera na 4,0m to wciśnięcie ostatniego guzika spowoduje, że podczas przejazdu zliczony zostanie metr szerokości. Zakończenie przejazdu (podniesienie hedera) przywraca ustawienie domyślne czyli szerokość całego hedera (4/4).

Urządzenie zostało zaprojektowane w taki sposób, że aktywacja zliczania areału może być wywołana na dwa sposoby (do wyboru w menu): poprzez opuszczenie hedera lub osiągnięcie na wybranym czujniku (np. od młocarni) wcześniej zdefiniowanych obrotów. Czyli np. możemy wybrać aby hektaromierz zliczał areał od chwili gdy obroty młocarni osiagną poziom 900obr/min.

Dodatkowo urządzenie pozwala na ustawienie alarmu obrotów minimalnych, spadek obrotów do zdefiniowanego poziomu sygnalizowany jest dźwiękowo oraz optycznie diodą LED na przednim panelu hektaromierza.

Konstrukcja urządzenia umożliwia zapis pomiarów niezależnie dla 4 różnych pól oraz łącznej przepracowanej powierzchni, posiada również nieulotną pamięć, dzięki czemu dane pomiarowe nie kasują się nawet po odłączeniu urządzenia od zasilania.

Urzadzenie posiada duży podświetlany wyświetlacz, czytelny również w ostrym słońcu.

Wymiary:

• Wymiary urządzenia: 190x90x50
• Przewód główny o długosci 120cm zakończony złączem okrągłym SP21.
• Przewody czujników indukcyjnych o długości ok 10 metrów.
• Przewód czujnika kontakrtonowego o długości ok 2,5 metra.

W zestawie do pomiaru prędkości zastosowano 3 czujniki indukcyjne o średnicy montażowej 12mm - nie wymagają magnesu do poprawnego działania, zasięg - do 4mm.

Przeznaczone do pomiaru obrotów: koła jezdnego - do wskazania prędkości, dystansu oraz areału (po kalibracji wg instrukcji), oraz dwóch niezależnych mechanizmów np. młocarni i wialni

Do monitorowania położenie hederu (opuszczony / podniesiony) zastosowano czujnik kontaktronowy.

Urządzenie produkcji polskiej, wykonane z wysokiej jakości podzespołów.

Zestaw zawiera:

• Hektaromierz (układ sterująco- zliczający)
• Czujnik indukcyjny x3
• Czujnik kontaktronowy x1
• Instrukcja obsługi

Numer MIZAR: 72585
