Laserowy czujnik ruchu odległości do sterowania oświetleniem led DRL-12 F&F

Dane techniczne

• Producent: F&F
• Indeks producenta: DRL-12
• Kategoria: Automaty schodowe
• EAN 5902431672960
• Funkcja ściemniania NIE
• Maksymalna moc łączeniowa [W] 100
• Maksymalny czas załączenia [min] 10
• Maksymalny prąd załączania [A] 4
• Maksymalny zasięg na wprost [m] 2
• Minimalny czas załączenia [s] 0
• Model Czujnik ruchu
• Napięcie znamionowe [V] 9-27
• Rodzaj materiału Tworzywo termoplastyczne
• Rodzaj napięcia DC
• Sposób montażu Montaż podtynkowy
• Stopień ochrony (IP) IP40
• Zakres temperatury [°C] do 45
• Zakres temperatury [°C] od -10
• Próg zadziałania - regulowany: 2÷500 lx
• Pole detekcji: 0,1÷2,0 m regulowane
• Czas załączenia odbiornika - regulowany: 0÷10 min.
• Rodzaj detekcji: czujnik laserowy ToF
• Długość fali: 940 nm
• Bezpieczeństwo: klasa 1
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,3 W
• Temperatura pracy: -10÷45°C
• Wymiary: zewnętrzne 45×45×1,5 mm; wewnętrzne (puszka) ø35 mm, głębokość 45 mm

Instrukcja w załaczniku

Opis produktu

DRL-12 jest laserowym czujnikiem odległości przeznaczonym do sterowania oświetleniem na korytarzach i klatkach schodowych.Parametry: Precyzyjna nastawa detekcji od 0,1 do 2 m; bezpośrednie obciążenie do 50 W/12 V DC; współpraca ze sterownikami AS-225; wbudowany czujnik jasności.

Działanie

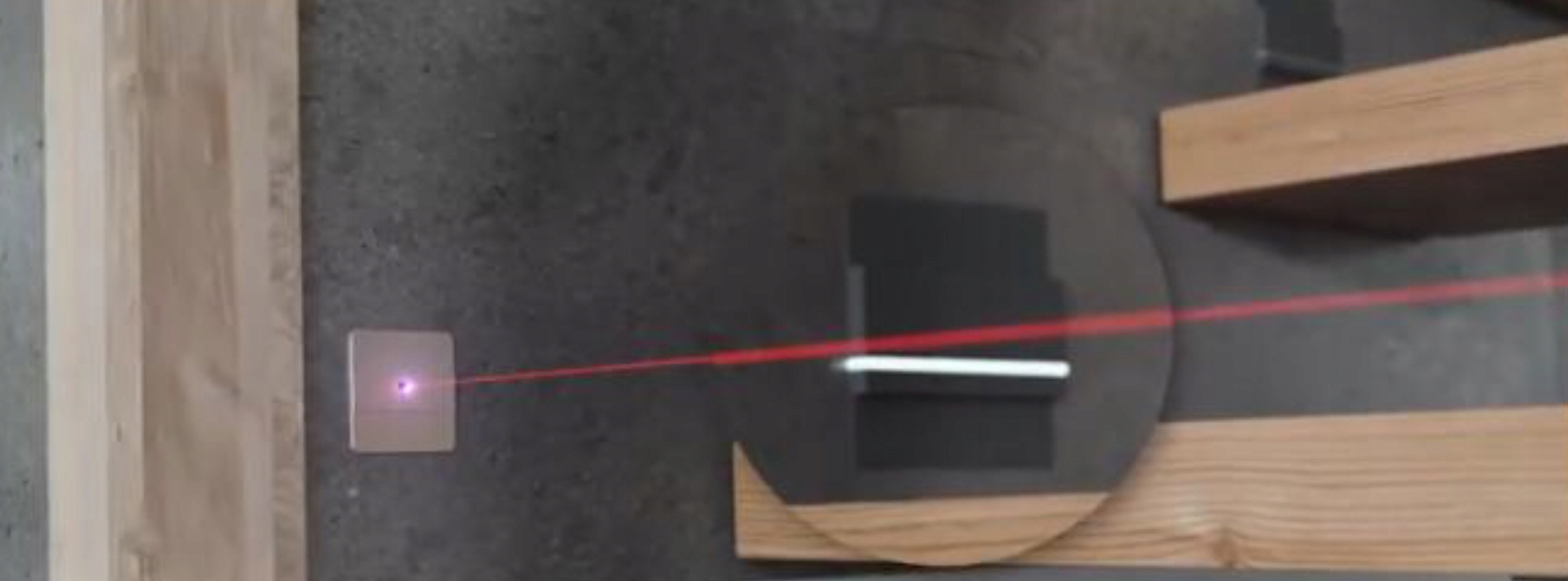

Zasada działania laserowego czujnika odległosci typu Time of Flight polega na emisji wiązki światła i pomiaru opóźnienia światła, które powraca na skutek odbicia się od przeszkody. Pozwala to precyzyjnie określić odległość obiektu. Następnie ta odległość jest porównywana z nastawionym zakresem detekcji. Jeżeli coś pojawi się w odległości mniejszej od wskazanej wartości, następuje załączenie światła. Takie rozwiązanie  doskonale sprawdza się do załączania obwodów oświetleniowych, np. na otwartych schodach, gdzie istotne jest, aby czujnik wykrywał obecność tylko na schodach i ignorował wszystko, co dzieje się poza nimi.

Funkcje

• laserowy czujnik odległości typu ToF (Time of Flight);
• zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
• czujnik jasności zapobiegający załączeniu światła przy wysokim poziomie jasności;
• regulowany czas podtrzymania załączenia światła;

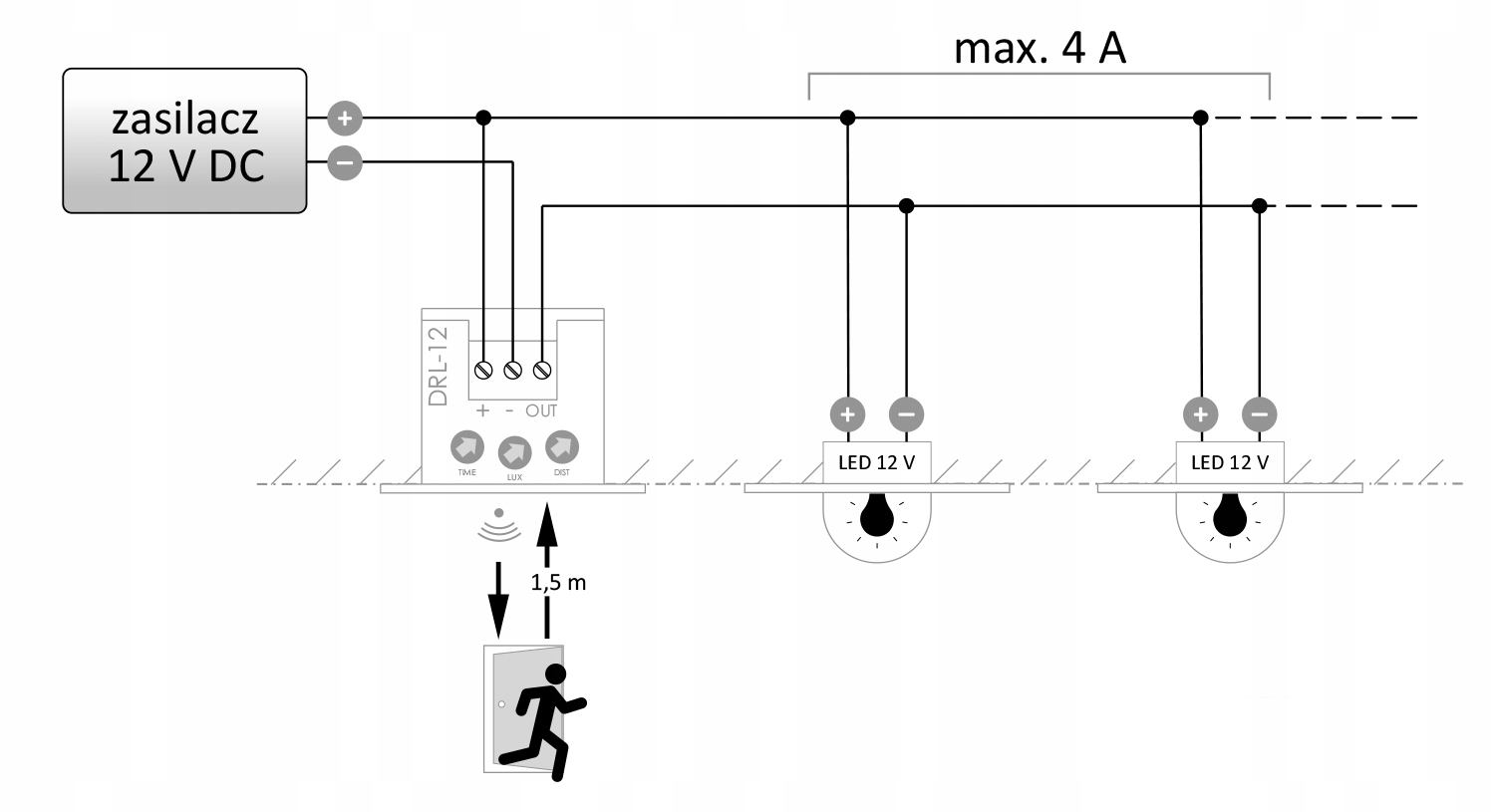

• możliwość bezpośredniego sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
• funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych2);
• możliwość wyzwalania sterowników kaskadowych AS-225;
• niewielkie rozmiary, montaż w puszce ø35 mm, dostarczanej wraz z czujnikiem;
• dioda LED sygnalizująca stan pracy czujnika;
• zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.
