UKŁAD GASIKOWY Z WARYSTOREM

DLA TYRYSTORÓW I PRZEKAŹNIKÓW np. SSR

W przypadku obwodów wysokoprądowych (AC/DC) a szczególnie obwodów z obciążeniem o charakterze indukcyjnym należy zawsze pamiętać o stosowaniu odpowiednich zabezpieczeń  warystory (MOV) czy układy RC podłączane równolegle do styków wyjściowych przekaźnika np. SSR zabezpieczających przed niepożądanymi zakłóceniami z sieci lub odbiornika np. napięciami szpilkowymi.

Odpowiednie dobranie zabezpieczeń zależy od charakteru obciążenia, natężenia prądu jak i typu napięcia przełączanego i powinno być dobrane indywidualnie. Bardzo często układ gasikowy RC składa się z R=33-1000Ohm/1-5W, C=1nF-0,10µF - precyzyjne wartości RC dobiera się na podstawie nomogramów.

Warystor należy dobrać odpowiednio do rodzaju i wartości napięcia obwodu obciążenia. Przyjmuje się że jego napięcie to 1,6 - 1,9 wartości znamionowej napięcia przełączanego.

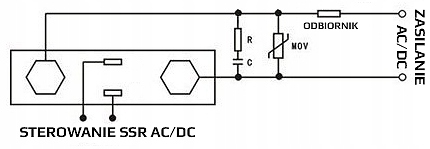

Przykładowy obwód z zabezpieczeniami poniżej.

Dane techniczne:

• płytka drukowana PCB dwustronna z metalizacją otworów

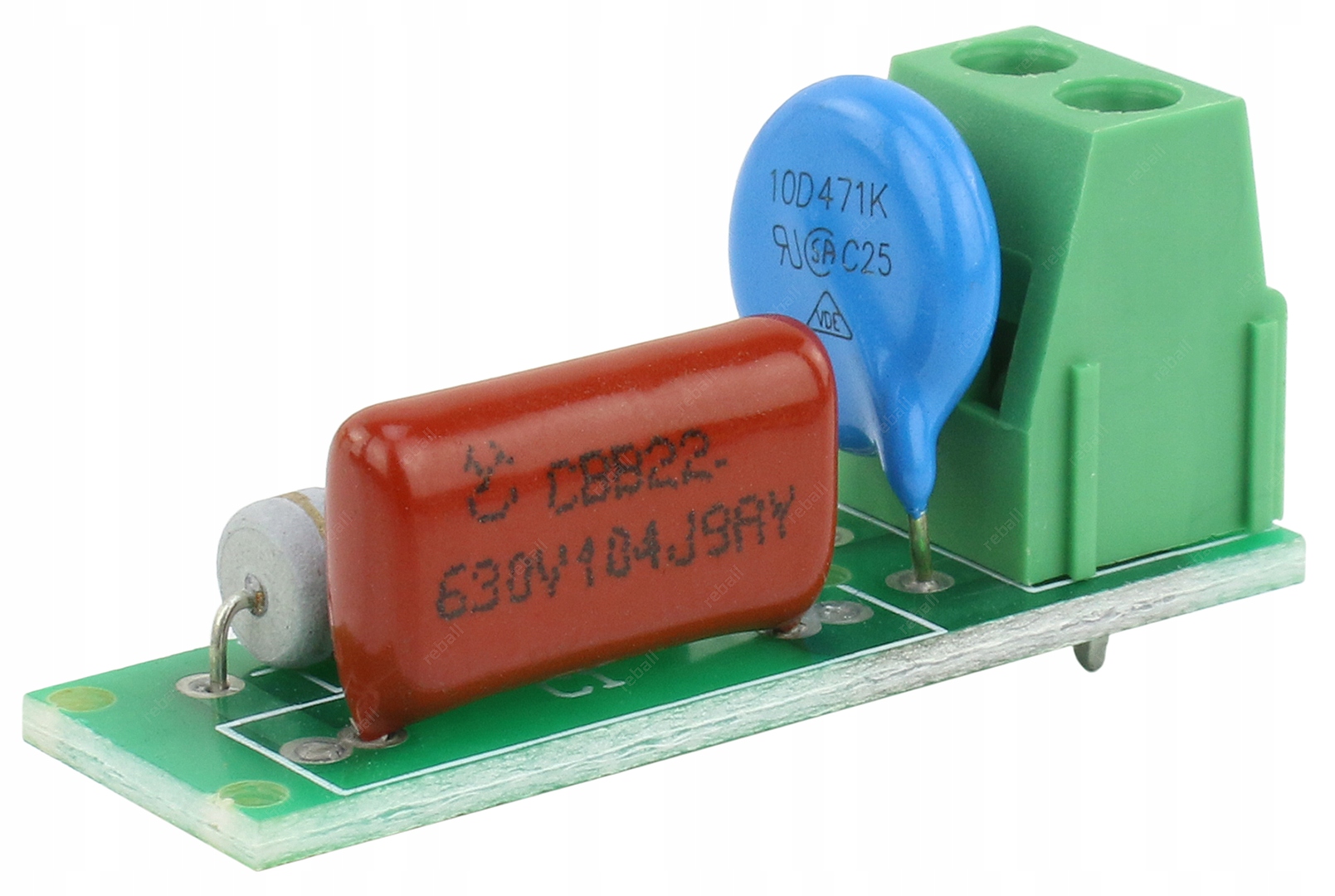

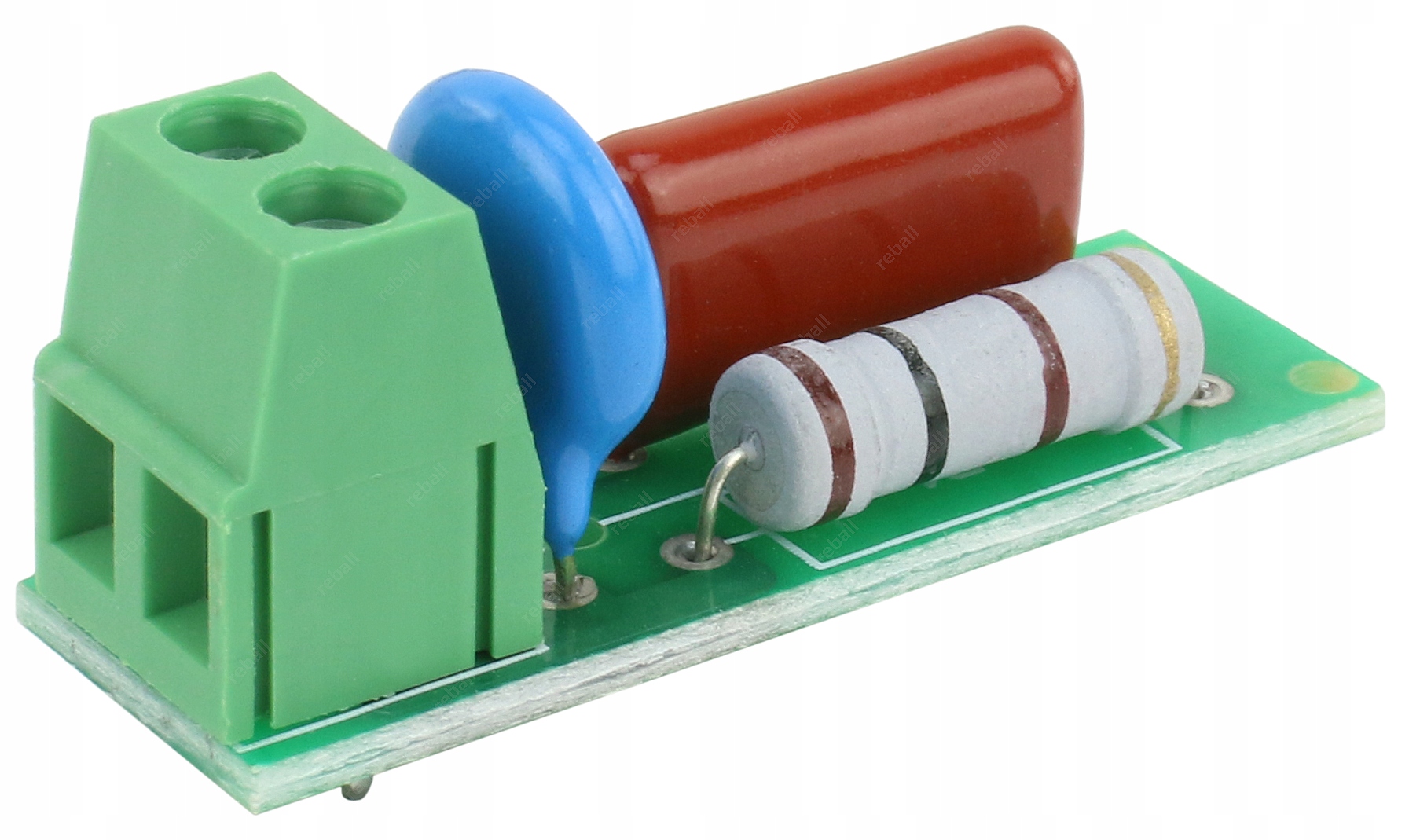

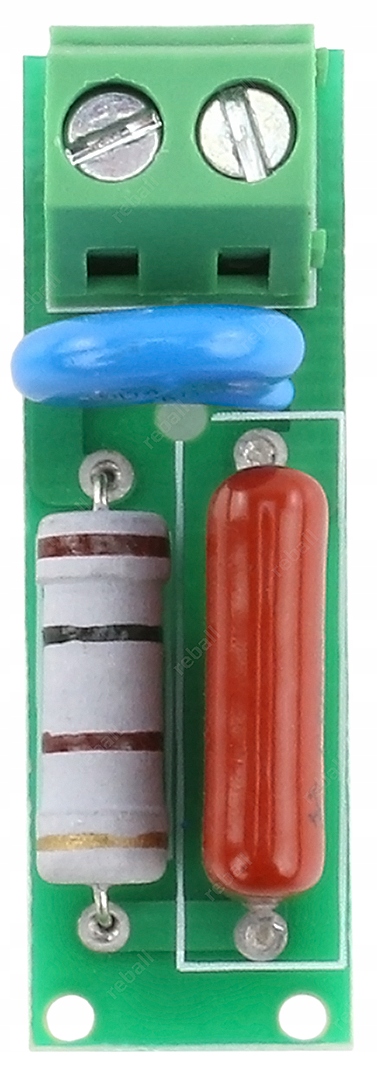

• gotowy moduł gasikowy z obwodem R (100Ohm), C (100nF) i warystorem 10D471K do ochrony tyrystora lub przekaźnika np. SSR
• dla obciążenia indukcyjnego AC/DC 5~400 V (np. silników)
• moc poniżej 1000W
• obwód absorpcji pochłania indukowaną siłę elektromotoryczną z obciążenia
• warystor zapobiega nadmiernym wahaniom napięcia lub prądu
• złącze śrubowe ARk do przykręcenia przewodów odbiornika o  przekroju max. 2,5mm2
• wymiary płytki drukowanej: 13x40mm
• łączyć równoległe ze stykami tyrystora lub przekaźnika SSR

Potrzebujesz inne akcesoria serwisowe bądź lutownicze - sprawdź nasze pozostałe aukcje.
