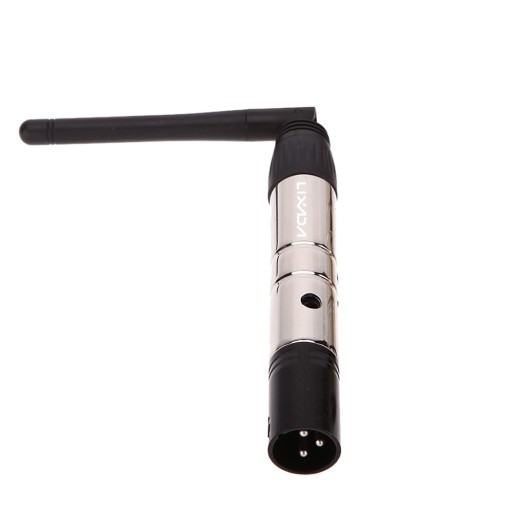

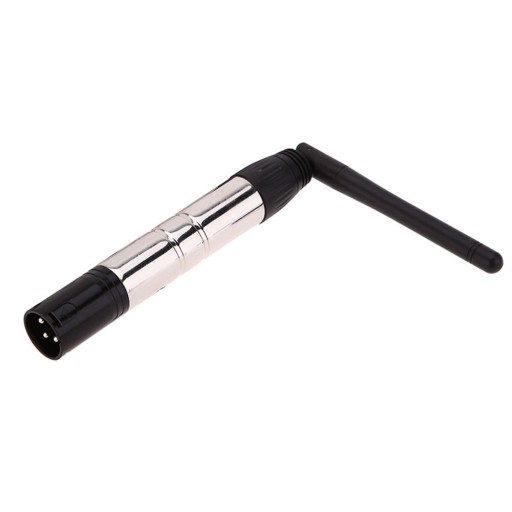

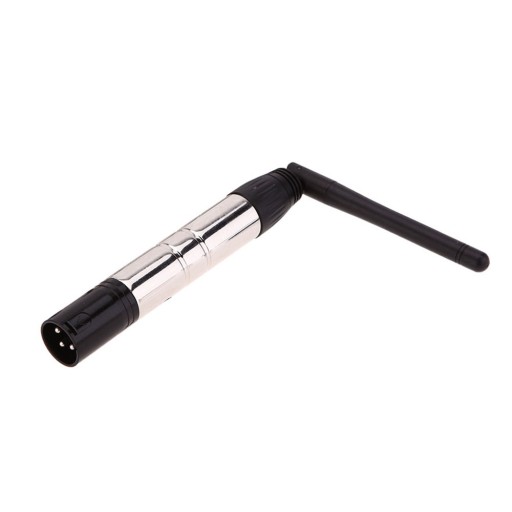

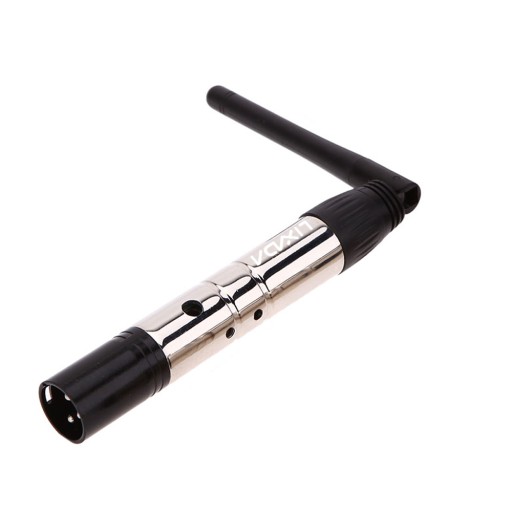

Беспроводной мужской передатчик XLR 2.4G ISM DMX512

Ten bezprzewodowy nadajnik może pomóc pozbyć się niezliczonych przewodów.

Cechy:

Nadajnik bezprzewodowy DMX512 przesyła standardowe dane protokołu DMX512 (generowane przez konsolę) drogą bezprzewodową.

Nie ma opóźnienia w przekazywaniu danych, dane sygnału są w czasie rzeczywistym i niezawodne.

Ten produkt przyjmuje sekcję częstotliwości 2.4G ISM.

Wysoka skuteczność modulacji GFSK, projekt komunikacji; 126 częstotliwości skoków automatycznie, wysoka zdolność blokowania.

126 częstotliwości skoku częstotliwości automatycznie, wysoka odporność na zakłócenia, zapewniające niezawodność pracy.

7 grup Identyfikator kodu, Użytkownik może używać 7 grup indywidualnej sieci bezprzewodowej bez żadnych wzajemnych interferencji w tym samym miejscu. (Trójkolorowe wskaźniki LED)

Specyfikacja:

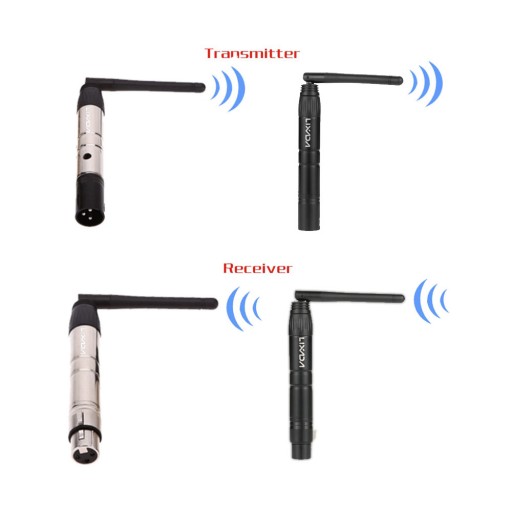

2.4G bezprzewodowy DMX512 R / T

Napięcie wejściowe: 5VDC 500mA MIN

Odbieranie czułości: -94dBm

Maksymalna moc transmisji: 20dBm

Złącze DMX: 3-pinowe męskie

Odległość komunikacyjna: 400M (widoczna odległość)

Sekcja częstotliwości pracy: sekcja ISG w paśmie 2,4G, sekcja 126 kanałów

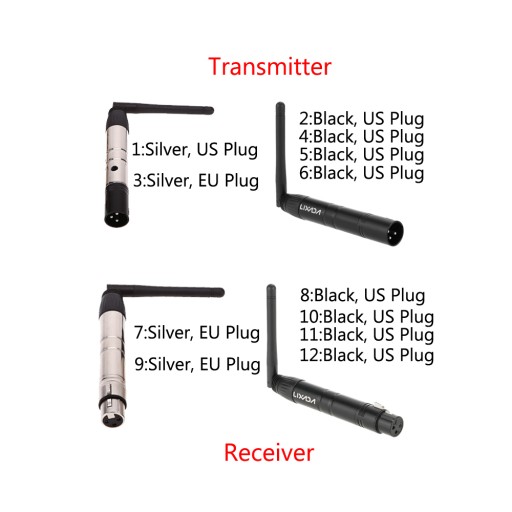

Standard wtyczki: USA / EU (opcjonalnie)

Materiał: stop cynkowy + tworzywo sztuczne

Rozmiar artykułu: 21 * 2,5 * 2,5 cm / 8,26 * 0,98 * 0,98 cala (L * W * H) (1 szt.)

Rozmiar opakowania: 14.5 * 10.5 * 4.5cm / 5.7 * 4.13 * 1.77in (L * W * H)

Waga opakowania: 180g / 6.36oz

Instrukcja obsługi:

Kod identyfikacyjny i kolor LED odpowiadające relacji:

1: CZERWONY

2: ZIELONE

3: CZERWONY + ZIELONY

4: NIEBIESKI

5: CZERWONY + NIEBIESKI

6: ZIELONY + NIEBIESKI

7: CZERWONY + ZIELONY + NIEBIESKI

1). Naciśnij przełącznik chwilowy nad wskaźnikiem bocznym, aby wskazać ustawienie ID.

2). Naciśnij ponownie, aby ustawić IC, na żądany kolor ID, dodając 1 po każdym naciśnięciu przełącznika przesuwa kod koloru.

3). Warunki pracy:

Dioda LED świeci ciągle: Brak sygnału DMX lub bezprzewodowego.

Czerwona dioda LED: Transmitting.

Zielona dioda LED: Odbieranie

4) Częstotliwość radiowa 2.400 - 2.525G, łącznie 126 kanałów, wyszukiwanie automatycznie.

5). Kod Identyfikacyjny "1-7" Identyfikatora ID, nacisnąć 'KEY' w celu ustawienia, może działać pod tym samym kodem identyfikatora nadajnika i odbiornika. (Ten sam kolor diody LED)

Ustanawianie komunikacji:

1. Włącz zasilanie bezprzewodowej karty DMX512, a następnie za nią, aby uruchomić nadawaną płytę.

2. Naciśnij przycisk "Klucz", aby ustawić taką samą wartość ID nadawanej płyty i płyty odbiorczej. Jeśli potrzebujesz więcej niż 1 uniwersalnych uniwersalnych grup w tym samym czasie w tym samym miejscu, użyj innej wartości identyfikatora.

3. Czerwona dioda LED miga, gdy nadajnik przesyła dane DMX bez ingerencji w zakres częstotliwości, a następnie odbiornik zmienia przekazaną sekcję częstotliwości. Zielona dioda LED miga do otrzymania identycznej wartości ID, im więcej danych DMX, tym szybciej miga dioda LED.

4. Komunikacja została ustanowiona prawidłowo.

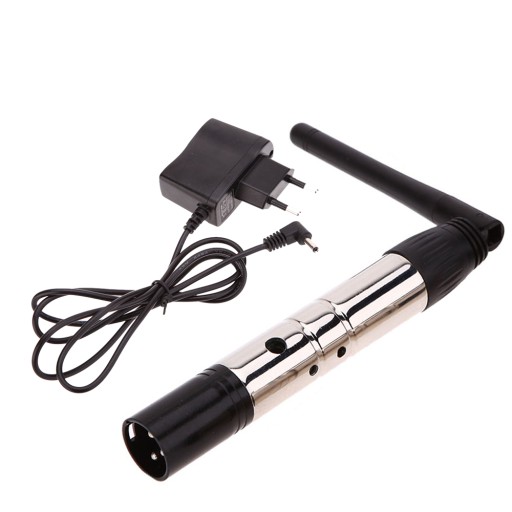

Lista pakietów:

1 bezprzewodowy nadajnik DMX

1 * Adapter

1 * Specyfikacja (angielski)
