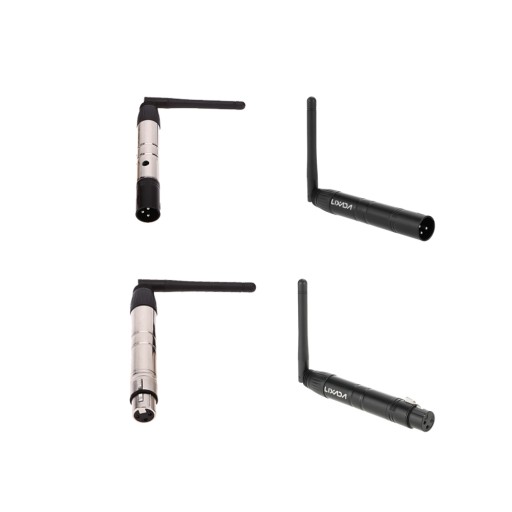

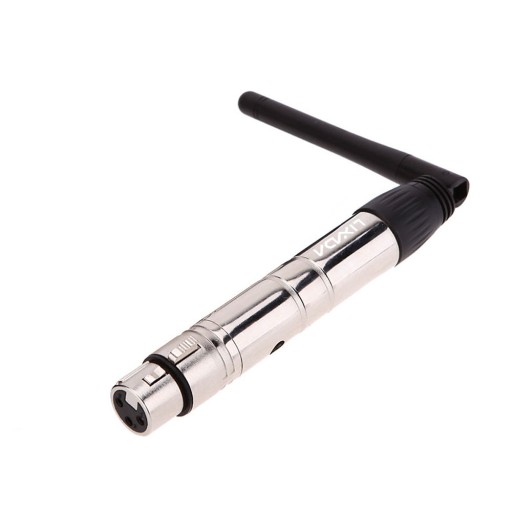

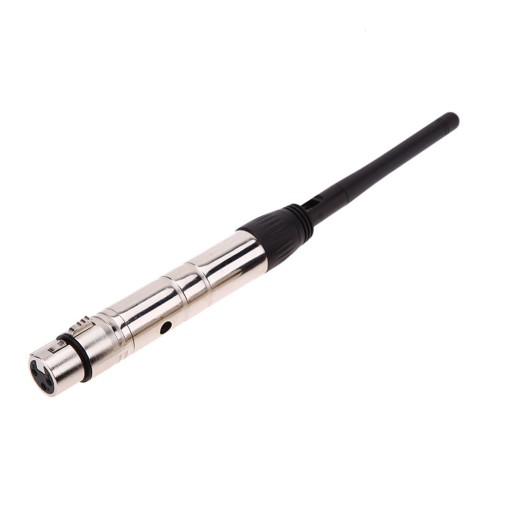

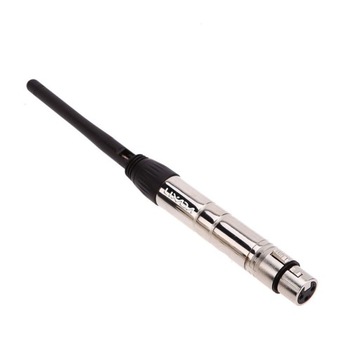

Bezprzewodowy żeński odbiornik XLR 2.4G ISM DMX512

Ten bezprzewodowy odbiornik może pomóc w pozbyciu się niezliczonych przewodów.

Funkcje:

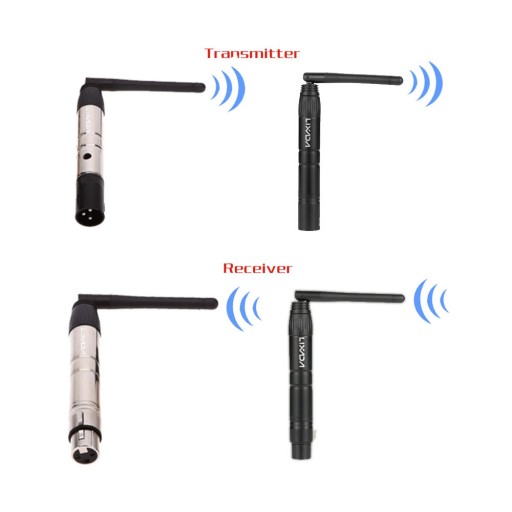

Bezprzewodowy odbiornik DMX512 przesyła standardowe dane protokołu DMX512 (generowane przez konsolę) drogą bezprzewodową.

Brak opóźnienia w czasie przesyłania danych sygnału, dane sygnału są w czasie rzeczywistym i niezawodnie.

Ten produkt ma sekcję częstotliwości ISM 2,4G.

Wysoka skuteczność modulacji GFSK, projekt komunikacji; 126 kanałów przeskakujących automatycznie, wysoka zdolność przeciwzakłóceniowa.

126 kanałów przeskakujących automatycznie, wysoka zdolność przeciwzakłóceniowa, aby zapewnić niezawodność pracy.

Możliwość ustawienia 7 grup kodów ID, użytkownik może korzystać z 7 grup indywidualnych sieci bezprzewodowych bez ingerencji ze sobą w tym samym miejscu. (Trójkolorowa dioda LED wyświetlająca wskaźniki)

Specyfikacja:

2.4G bezprzewodowy DMX512 R / T

Napięcie wejściowe: 5VDC 500mA MIN

Czułość odbioru: -94 dBm

Maksymalna moc transmisji: 20dBm

Złącze DMX: 3pin żeńskie

Odległość komunikacji: 400M (widoczna odległość)

Sekcja częstotliwości pracy: 2.4G ISM, 126 kanałów. Sekcja częstotliwości

Standard wtyczki: EU

Materiał: stop cynku + tworzywo sztuczne

Rozmiar przedmiotu: 21 * 2,5 * 2,5 cm / 8,26 * 0,98 * 0,98 cala (L * W * H) (1 szt.)

Wielkość opakowania: 14,5 * 10,5 * 4,5 cm / 5,7 * 4,13 * 1,77 cala (L * W * H)

Waga opakowania: 180 g / 6,36 uncji

Instrukcja obsługi:

Kod identyfikacyjny i odpowiedni kolor diody LED:

1: CZERWONY

2: ZIELONY

3: CZERWONY + ZIELONY

4: NIEBIESKI

5: CZERWONY + NIEBIESKI

6: ZIELONY + NIEBIESKI

7: CZERWONY + ZIELONY + NIEBIESKI

1). Naciśnij chwilowy przełącznik nad bocznym wskaźnikiem LED, aby wskazać ustawienie ID.

2). Naciśnij ponownie, aby ustawić IC na żądany identyfikator koloru, dodając 1 za każdym naciśnięciem przełącznika przesunie się do przodu IDcode koloru.

3). Warunki pracy:

Dioda świeci stale: brak sygnału DMX lub bezprzewodowego.

Czerwona dioda LED: transmisja.

Zielona dioda LED: Odbieranie

4) Częstotliwość radiowa 2.400 - 2.525G, łącznie 126 kanałów, wyszukiwanie odbywa się automatycznie.

5). Kod identyfikacyjny grupy „1-7” Kod identyfikacyjny, naciśnij „KEY”, aby ustawić, może działać tylko pod tym samym kodem ID nadajnika i odbiornika. (Ten sam kolor LED)

Nawiązywanie komunikacji ：

1. Najpierw włącz zasilanie karty DMX512, a następnie podłącz zasilanie do transmitowanej karty.

2. Naciśnij przycisk „Klucz”, aby ustawić tę samą wartość ID przesyłanej karty i odebrać kartę. Użyj innej wartości ID, jeśli chcesz użyć więcej niż 1 uniwersalnych grup bezprzewodowych w tym samym miejscu.

3. Czerwona dioda LED miga, gdy nadajnik przesyła dane DMX bez zakłóceń sekcji częstotliwości, a następnie odbiornik zmienia komunikację o częstotliwości. Zielona dioda LED miga do momentu otrzymania tej samej wartości ID, im więcej danych DMX, tym szybciej miga dioda LED.

4. Komunikacja została ustanowiona poprawnie.

Lista pakietów:

1 * DMX Wireless Receiverunit

1 * Adapter

1 * Specyfikacja (angielski)
