Генератор сигналов ШИМ 1 Гц - 150 кГц ЖК-дисплей 30 В 8 А

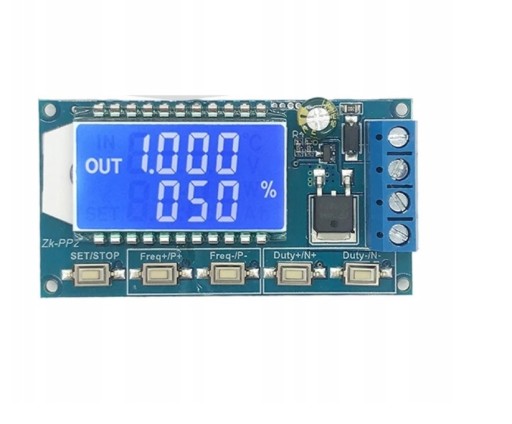

Generator sygnału PWM 1Hz - 150Khz LCD 30V/8A

• generator przebiegu prostokątnego PWM
• napięcie wyjściowe jest zawsze równe napięciu zasilania
• napięcie zasilania: 3,3V do 30V
• regulacja współczynnika wypełnienia: 0 do 100%
• zakres regulacji częstotliwości przebiegu: 1Hz do 150kHz
• dokładność regulacji częstotliwości: 2%
• zabezpieczenie przed odwrotnym podłączeniem zasilania
• prąd wyjściowy: do 8A
• liczba impulsów: 1 do 9999 lub nieskończona
• czas opóźnienia: 0,000s do 9999 sekund
• szerokość impulsu: 0,000 s do 9999 s
• dokładność czasu: 1 ms

Dwa tryby pracy:

• Tryb PWM – regulowana częstotliwość i wypełnienie (praca ciągła). Brak regulacji ilość impulsów
• Tryb impulsowy – czas stanu wysokiego oraz niskiego jest regulowana, regulacja opóźnienia oraz regulowana liczba impulsów

Aby przełączyć tryb pracy trzeba przytrzymać przycisk SET - 6sekund

Aby ustawiać parametry trzeba przytrzymać przycisk SET - 2sekundy

• Prąd wyjściowy typowy : ok 30mA w trybie generatora
• Prąd wyjściowy w trybie regulatora PWM   do 8A
