Контактор силовой EATON 3P+1Z 9А 230В DILEM-10 051786

STYCZNIK MOCY CZTEROPOLOWY (3 STYKI GŁÓWNE I 1 POMOCNICZY ZWIERNY) EATON DILEM-10 230V 9A

• Oznaczenie handlowe: DILEM-10 XTMC9A10
• Maksymalne obciążenie: AC-3: 2,2 kW (230V), 4 kW (400/690V); AC-4: 1,5 kW (230V), 3 kW (400/690V);
• Liczba biegunów: 4
• Konfiguracja biegunów: 3P + 1NO
• Liczba modułów 18mm: 2,5
• Rodzaj zestyku: NO (styk zwierny)
• Napięcie uruchamiania: 230 V 50 Hz, 240 V 60 Hz AC
• Prąd znamionowy In: 9 A
• Prąd znamionowy pracy Ie: 9 A (AC-3), 22 A (AC-1), 6.6 A (AC-4)
• Zwarciowa zdolność wyłączania: 42 A (690 V), 64 A (500 V), 90 A (230/400V)
• Napięcie znamionowe łączeniowe Ue: 690 V~
• Napięcie znamionowe udarowe Uimp: 6 kV
• Znamionowe napięcie izolacji Ui: 690 V~
• Wytrzymałość mechaniczna (liczba cykli): 7 000 000
• Montaż: szyna 35 mm (TH35/DIN), wkręty do podłoża
• Przekrój przewodów podłączeniowych (linka): 0,75 - 1,5 mm²
• Przekrój przewodów podłączeniowych (drut): 0,75 - 2,5 mm²
• Moment dokręcający: 1,2 Nm
• Stopień ochrony: IP20
• Temperatura pracy: -25°C ÷ +50°C
• Wymiary produktu: 45×58×52 mm
• Długość odizolowania przewodu: 8 mm
• Waga netto (kg): 0,17
• Certyfikaty: CE, RoHS, IE3, VDE
• Normy: IEC/EN 60947-4-1

Styczniki modułowe to łączniki, które mają w sobie jedną bądź też więcej par styków roboczych zamykanych za pomocą elektromagnesu. Obwód otwarty zostaje wtedy, kiedy natężenie prądu na cewce spadnie poniżej określonego poziomu. Styczniki modułowe wykorzystuje się przy załączaniu urządzeń modułowych czy silników elektrycznych. Tyczy się to również wszelkich grzałek, pomp czy wentylatorów, a nawet instalacji alarmowych przy załączaniu systemów gaśniczych lub alarmów w postaci syren bądź innych dźwięków.

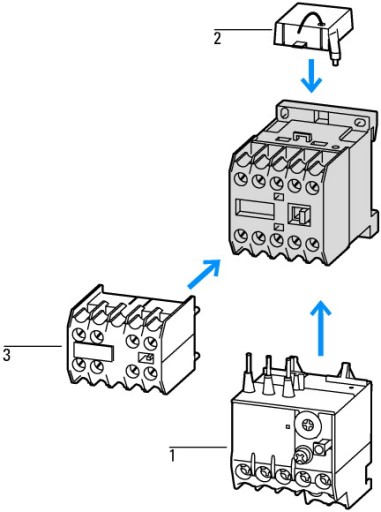

Urządzenie posiada 3 styki główne i jeden pomocniczy NO (zwierny). Do urządzenia, opcjonalnie, można podpiąć urządzenia pomocnicze: ochronny przekaźnik silnikowy (od dołu), układ ochronny (od góry) lub moduł wyłącznika pomocniczego z pełną izolacją (od frontu).

Przeznaczenie stycznika: obciążenie nieindukcyjne lub słabo indukcyjne, piece oporowe (AC-1), silniki klatkowe - rozruch, wyłączanie w czasie pracy (AC-3), silniki klatkowe - rozruch, hamulce przeciwprądowe, tryb nawrotny, tryb impulsowy (AC-4).

INFORMACJA O PRODUCENCIE:

Eaton Electric jest producentem najwyższej jakości automatyki przemysłowej, aparatury sygnalizacyjnej, łączeniowej, zabezpieczającej i instalacyjnej oraz systemów rozdziału energii niskiego napięcia. Firma cieszy się uznaniem wielu Towarzystw Klasyfikacyjnych oraz posiada Certyfikat Systemu Zapewniania Jakości wg norm ISO 9001. Międzynarodowe nagrody oraz certyfikaty są dowodem, iż produkty Eaton Electric odpowiadają najnowszym standardom bezpieczeństwa i wymaganiom jakości. Wszystkie wyroby firmy gwarantują długoletnie działanie.

Dzięki innowacyjnym rozwiązaniom inżynierskim, zdobytemu doświadczeniu oraz bardzo bogatej ofercie produktów i silnej marce, Eaton Electric utrzymuje czołową pozycję na rynku jako znany producent w branży elektrotechnicznej.

Obok innowacyjnych produktów i nowoczesnych rozwiązań technologicznych, Eaton Electric charakteryzuje się silnym działem zarządzania, dobrą reputacją w zakresie bezpieczeństwa, niezawodności i serwisu oraz wielkością obsługiwanego rynku.

Szybka reakcja na postęp w technologii, nieustanne prace badawcze nad rozwojem swoich produktów (firma posiada własne, akredytowane laboratorium badawcze w Bonn) oraz nowa strategia produkcji, zapewniają Eaton Electric ciągły wzrost obrotów, umożliwiając jednocześnie realizację kolejnych, nowych inwestycji.
