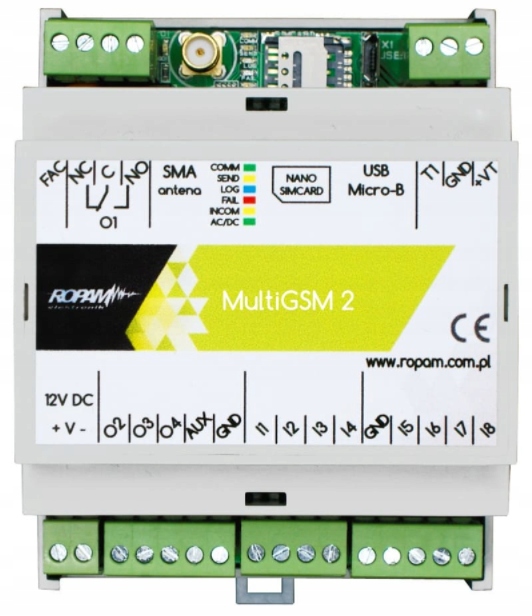

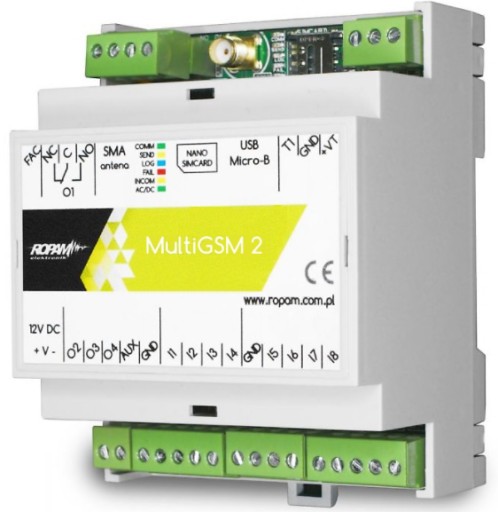

Ropam MultiGSM-D4M 2 Moduł powiadomienia DIN

Moduł Ropam MultiGSM-D4M 2 służy do integracji z innymi urządzeniami (np. centralami alarmowymi, kontrolerami PLC, przekaźnikami, sterownikami itp.) poprzez wejścia i wyjścia binarne. Dzięki wbudowanemu modemowi GSM możliwa jest transmisja zdarzeń z systemu poprzez SMS, VOICE i E-mail.

Do sterowania i kontroli służą SMS, CLIP, DTMF, aplikacje: RopamMulti, RopamDroid.

Przeznaczony jest do montażu na szynie DIN.

⏩ Możliwe zastosowanie Modułu MutliGSM 2

• powiadomienie dla systemów alarmowych,
• powiadomienie dla jednostek Ochotniczej Straży Pożarnej OSP ze sterowaniem syreną,
• sterowanie wieloabonentowe automatyką bramy, szlabanu poprzez CLIP (CallerID),
• systemy automatyki domowej, funkcje przekaźników czasowych,
• systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,
• restarter urządzeń, AP w sieciach bezprzewodowych WLAN,
• systemy kontroli i nadzoru temperatury np. serwerownie,  lodówki (szczepionki), chłodnie, procesy termiczne,
• rejestrator (logger): temperatury, wejść terminala, AI, seici GSM, zasilania AC,
• rejestrator jw. z automatyczną transmisją dobowych logów poprzez e-mail,
• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściem 0-10V, np. wilgotność względna, temp.
• regulacja temperatury lub parametru od AI, regulator dwustanowy z histerezą,
• systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi,
• kontrola  i sterowanie procesami technicznymii np. przepompownie, kotłownie CO, fermy hodowlane,
• integracja z domofonami, interkomammi poprzez wejście/wyjście audio liniowe,
• zasilacz buforowy 12Vdc (UPS 12V) dla urządzeń dodatkwoych, przekaźniki, sygnalizatory.

⏩ RopamDroid

Aplikację można pobrać w Google Play - system Android (wersja 2.1 ÷ 6). Umożliwia sterowanie modułami serii:

• BasicGSM,
• BasicGSM 2,
• MultiGSM,
• NEO,
• NeoGSM,
• OptimaGSM.

Oparta jest o komunikację SMS, co pozwala na transmisję małych ilości danych, a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

Cechy produktu:

• użytkownicy: 1000 numerów telefonu, 8 adresów e-mail, aplikacja RopamMulti i RopamDroid
• 8  grup do powiadomień i sterowania
• KeyGSM: obsługa do 1000 numerów telefonów zastosowanie: szlabany, wjazdy do osiedla mieszkaniowe, bramy garażowe, parkingi hoteli itp.
• integracja z wideodomofonami poprzez bramkę VAR-1U (brak w zestawie) - rozmowa telefoniczna pomiędzy bramofonem a telefonem komórkowym
• rejestrator wartości temperatury i wejść analogowych (7 dni) z automatyczną transmisją dobowych logów poprzez e-mail
• funkcja rozgłaszania informacji do grup użytkowników
• powiadomienie SMS/VOICE/CLIP/E-MAIL/GPRS
• obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług)
• automatyczna kontrola kart pre-paid (min. kwota)
• zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP
• opcja wgrania i odtwarzania 8 komunikatów głosowych
• programowanie zdalne przez GPRS (serwer RopamBridge)
• microUSB do programowania lokalnego (Usb-USBmicro)
• moduł alarmowy, funkcje centrali alarmowej
• intuicyjna wizualizacja i sterowanie centralami alarmowymi
• gniazdo nanoSIM
• współpraca za zasilaczem PSR-ECO-2012 (brak w zestawie)
• 2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10V lub 4-20mA
• 4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7A)
• rozłączne złącza i konektory
• mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS
• wbudowany modem GSM/GPRS-2G
• wykrywanie zagłuszania GSM (jamming): raportowanie stanu na wyjściu i zapis w pamięci zdarzeń
• 8 wejść (6 wejść NO/NC (I1-I6) + 2 wejścia NO/NC GND/+12V lub 0-10V, 4-20mA)
• wejście FAC do kontroli napięcia AC np centrali alarmowej
• 4 sterowane wyjścia poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor
• 1 wyjście zasilania AUX zabezpieczone (1A)
• powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS
• SMS: niezależne komunikaty dla zdarzeń w systemie
• VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (syntezer mowy, podsłuch)
• obsługa czujnika temperatury serii TSR-x , termostat GSM
• funkcja testu łączności: SMS, SMS STAN, CLIP, E-mail
• optyczna sygnalizacja pracy i zasięgu GSM
• pamięć 1000 zdarzeń z nadpisywaniem
• funkcje ograniczenia kosztów i ilości transmisji
• zasilanie 12V/DC z kontrolą napięcia DC - do zasilania zalecany nadzorowany, inteligentny, zasilacz systemowy PSR-ECO-2012 - brak w zestawie
• aplikacje mobilne:

  - RopamMulti (Android, IOS) do sterowania i administracji online poprzez GPRS i serwer RopamBridge

  - RopamDroid (Android) do sterowania poprzez SMS

⏩ LogicProcessor:

• zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe
• 10 niezależnych warunków logicznych (bloki if-then-else)
• 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych
• 4 timery kalendarzowe
• monitoring GPRS: współpraca ze stacją/serwerem RMS lub Kronos NET szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE

⏩ RopamMulti:

Aplikacja do pobrania w sklepie Google Play (Android) i App Store (iOS) oparta jest o komunikację GPRS, co pozwala na transmisję małych ilości danych a tym samym oszczędność i kontrolę wydatków związanych z obsługą systemu.

✅ Specyfikacja techniczna:

• sygnalizacja awarii zasilania DC: U <11V
• obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC
• obciążalność wyjścia AUX: In=1,0A (ciągła); Ipeak=1,3A (chwilowe)
• zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)
• modem GSM: Quectel M66 (Quad-Band, GPRS class 10), wykrywanie zagłuszania GSM
• częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)
• sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms
• wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)
• wejścia analogowe (programowane) I7, I8: Uin=0-10V C max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu); Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)
• złącza: AWG: 24-12 wysuwane
• napięcie zasilania: U = 10,5V÷14,5V/DC min/max @ 1,5A min.
• pobór prądu przez układy modułu (bez wyjść): 40 mA / 50 mA / 300 mA (min/śr./max.)
• klasa środowiskowa: II
• temperatura pracy: -10 st. C ... +55 st. C
• wilgotność RH: 20% ... 90% bez kondensacji
• wymiary płytki elektroniki: 68 x 87 x 32 (+/- 1) mm
• waga: 115 g

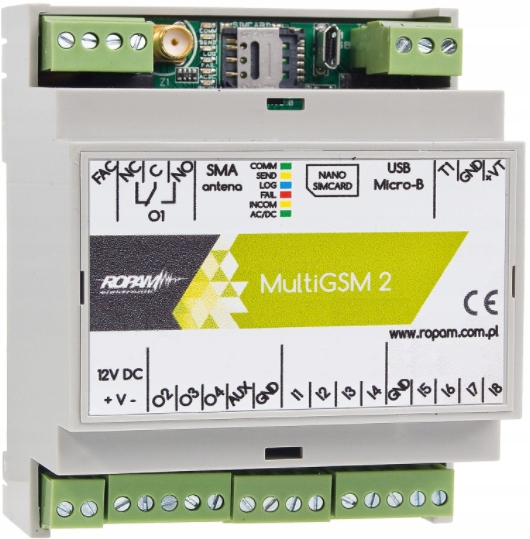

Kod producenta: MultiGSM-D4M 2
