Проводной датчик движения Satel SLIM-PIR

Czujka ruchu SATEL Slim-PIR

Czujka ruchu z regulacją czułości

Opis produktu:

SLIM-PIR - Wewnętrzna czujka ruchu PIR, dedykowana do pracy w systemie alarmowym SATEL. Cechuje się ona stabilnymi parametrami pracy, wysoką skutecznością wykrywania intruza i dobrą odpornością na fałszywe alarmy. Przez co czujka SLIM-PIR sprawdza się świetnie w standardowych systemach SSWiN. Można ją z powodzeniem stosować w miejscach takich jak np. domy, mieszkania, sklepy lub obiekty użytku publicznego.

Najważniejsze cechy:

✅ zgodność z wymaganiami normy EN 50131 dla Grade 2

✅ detekcja ruchu przy pomocy pasywnego czujnika podczerwieni (PIR)

✅ regulowana czułość detekcji

✅ cyfrowy algorytm detekcji ruchu

✅ cyfrowa kompensacja temperatury

✅ soczewka szerokokątna zaprojektowana specjalnie dla czujek z serii SLIM LINE

✅ możliwość wymiany soczewki na kurtynową (CT-CL2) lub dalekiego zasięgu (LR-CL2)

✅ wbudowane rezystory parametryczne (2EOL: 2 x 1,1 kΩ)

✅ wskaźnik LED do sygnalizacji

✅ wybór koloru świecenia wskaźnika LED (dostępne 4 kolory)

✅ zdalne włączanie/wyłączanie wskaźnika LED

✅ nadzór układu detekcji ruchu i napięcia zasilania

✅ ochrona sabotażowa przed otwarciem obudowy

✅ elegancka, smukła obudowa, wykonana z wysokiej jakości tworzywa sztucznego

✅ wygodny mechanizm otwarcia i zamknięcia obudowy

Dane techniczne:

• Czas sygnalizacji alarmu: 2 [s]
• Dopuszczalna wysokość montażu: do 4 [m]
• Rezystancja zestyku przekaźnika (wyjście alarmowe): 26 [Ω]
• Wyjścia sabotażowe (NC): 100 mA / 30 V DC
• Wyjścia alarmowe (przekaźnik NC, obciążenie rezystancyjne): 40 mA / 24 V DC
• Obszar detekcji: 15 m x 20 m, 90° (montaż na 2,4 m)
• Stopień zabezpieczenia wg EN50131-2-2: Grade 2
• Czas rozruchu: 30 [s]
• Rezystory parametryczne: 2 x 1,1 kΩ
• Spełniane normy: EN 50131-1, EN 50131-2-2, EN 50130-4, EN 50130-5
• Napięcie zasilania (±15%): 12 [V DC]
• Klasa środowiskowa wg EN50130-5: II
• Wymiary: 62 x 137 x 42 [mm]
• Maksymalna wilgotność: 93±3%
• Masa: 100 [g]
• Maksymalny pobór prądu: 23 [mA]
• Pobór prądu w stanie gotowości: 8 [mA]
• Zalecana wysokość montażu: 2,4 [m]
• Zakres temperatur pracy: -10°C...+55°C
• Wykrywalna prędkość ruchu: 0,3...3 [m/s]
• Czujka PIR: TAK
• Zasięg: 15 x 20 [m]
• Wykrywalna prędkość ruchu: 0.3 - 3 m/s
• Zastosowanie: Wewnętrzna
• Pyroelement: Podwójny
• Regulacja czułości: Potencjometrem

Detektor PIR i szerokokątna soczewka

Wysoka skuteczność wykrywania intruza i duży obszar pokrycia

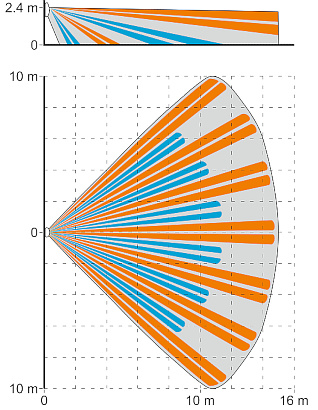

Do budowy modelu SLIM-PIR wykorzystano dobrej jakości, podwójny element PIR (DUAL PIR) i szerokokątną soczewkę. Dzieki nim, czujka cechuje się wysoką skutecznością wykrywania intruza w stosunkowo dużym obszarze: 15 x 20 m (90o). Umieszczona w rogu średniej wielkości pomieszczenia, powinna być w stanie samodzielnie je monitorować.

Do dodatkowych zalet detektora PIR i soczewki można zaliczyć:

⏩ Możliwość regulacji czułości czujnika PIR przy pomocy potencjometru

⏩ Dobrą odporność soczewki na odkształcenia, którą zawdzięcza odpowiedniemu profilowi i wytrzymałemu materiałowi

Uwaga!

Istnieje możliwość łatwej i szybkiej wymian soczewki szerokokątnej na soczewkę kurtynową (CT-CL2) lub soczewkę dalekiego zasięgu (LR-CL2).

Cyfrowy algorytm detekcji i kompensacja temperatury

Skuteczna detekcja intruza i odporność na fałszywe alarmu

Czujki serii SLIM działają w oparciu o zaawansowany algorytm detekcji intruza. Dzięki niemu, cechują się one wysoką skutecznością wykrywania ruchu w całym obszarze detekcji. Cyfrowa obróbka odbieranego sygnału minimalizuje również ryzyko wystąpienia fałszywego alarmu, przez co zwiększa niezawodność całego systemu alarmowego.

Kolejną zaletą czujki jest obsługa funkcji kompensacji temperatury. Funkcja ta automatycznie dostosowuje parametry pracy czujki do temperatury otoczenia. Co za tym idzie, gwarantuje ona wysoką skuteczność wykrywania intruza w praktycznie dowolnym pomieszczeniu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

Rezystory parametryczne 1.1 kOhm

Współpraca z dowolną centralą alarmową SATEL

Czujki serii SLIM-PIR posiadają rezystory parametryczne 1.1 kOhm, dedykowany do współpracy z centralami SATEL. Dzięki nim, podłączenie czujki do dowolnego systemu alarmowego SATEL jest jeszcze szybsze i łatwiejsze. Czujka posiada wbudowane standardowe wyjście alarmowe - przekaźnik NC 24 V DC / 40 mA.

Wskaźnik LED i ochrona sabotażowa

Sygnalizacja działania i zabezpieczenie przed ingerencją osób trzecich

Na wyposażeniu czujki znajduje się kolorowy wskaźnik LED służący do sygnalizacji pracy. Fabrycznie dioda LED świeci na niebiesko, jednak istnieje możliwość zmiany koloru świecenia (4 kolory wskaźnika LED do wyboru).

Wskaźnik LED służy do sygnalizacji:

⏩ Rozruchu

⏩ Alarmu

⏩ Awarii

Czujka SLIM-PIR jest również wyposażona w zabezpieczenie antysabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy. Jest ono realizowane przez standardowy tamper z wyjściem sabotażowym typu NC (30 V DC / 100 mA).

Nadzór układu detekcji i napięcia

Większa niezawodność systemu alarmowego

Dużą zaletą czujki jest wbudowany układ nadzoru detekcji ruchu i napięcia zasilania. W przypadku uszkodzenia układu detekcji lub spadku napięcia poniżej 9 V (dłużej niż 2 sekundy), czujka zgłosi awarię. Jest ona sygnalizowana przez załączenie przekaźnika alarmowego i załączenie wskaźnika LED. Sygnalizacja awarii trwa przez cały czas jej występowania.

Kod produktu: SLIM-PIR
