Автоматика каскадной лестницы для коробки 9-30ВАС-225

Automat schodowy kaskadowy do puszki fi60 4A 10-90s 9-30V DC AS-225 F&F

Dane techniczne

• Producent: F&F
• Indeks producenta: AS-225
• Kategoria: Automaty schodowe
• Cykl pracy Powtarzalny + oświetlenie ciągłe + wydłużenie czasu
• EAN 5902431670171
• Funkcja Elektroniczny
• Głębokość wbudowania [mm] 20
• Opóźnienie wyzwalania [min] do 1,5
• Opóźnienie wyzwalania [min] od 0,166
• Rodzaj napięcia sterowania 1 DC
• Rodzaj napięcia zasilania DC
• Sposób montażu Montaż podtynkowy
• Układ połączeń 3 przewodowa
• Zakres napięcia zasilającego [V] do 30
• Zakres napięcia zasilającego [V] od 9
• Maksymalny prąd obciążenia AC-1: 4 A
• Element wykonawczy: tranzystor
• Opóźnienie wyłączenia Ton - regulowane: 3 ÷ 30 s
• Opóźnienie załączenia - regulowane TΔ: 0 ÷ 100% Ton
• Napięcie wyjścia: 9÷30 V DC
• Opóźnienie zadziałania: mniej niż 1 s
• Współpraca z przyciskami podświetlanymi: NIE
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy czuwanie/praca: 0,3 W/0,5 W
• Temperatura pracy: -15 ÷ 50°C
• Wymiary: Ø54 (48×43 mm), wysokość: 20 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20

Instrukcja w załaczniku

0pis produktu

Sterownik schodowy i kaskadowy, zasilanie 9÷30 V, maksymalne obciążenie 4 A.Z funkcją załączania sekwencyjnego KASKADA.Automat AS-225 jest sterownikiem dedykowanym do budowy systemu wielopunktowego sterowania oświetlenia schodowego.

Przeznaczenie

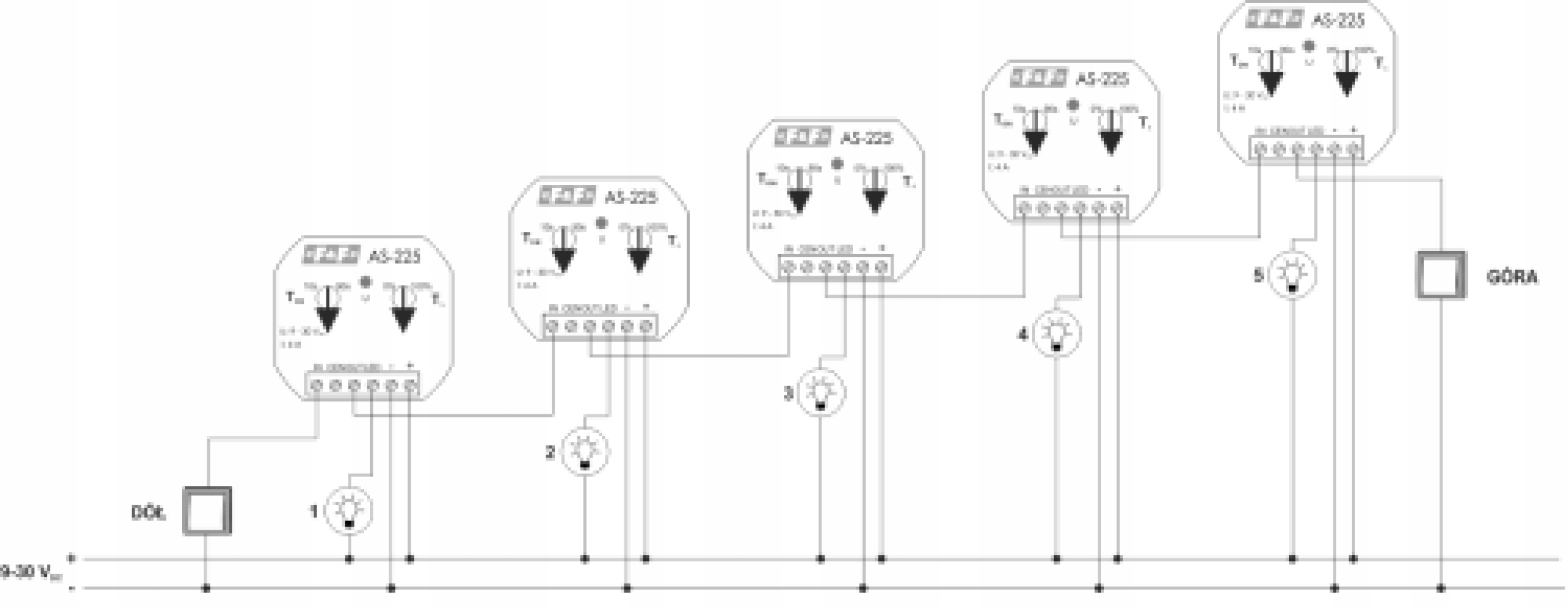

Sterownik schodowy i kaskadowy AS-225 jest modułem dedykowanym do budowy systemu wielopunktowego sterowania oświetlenia schodowego. Każdy przekaźnik zarządza jednym punktem oświetlenia, a po połączeniu w grupę i podłączeniu aktywatorów (przycisk dzwonkowy, czujnik ruchu, czujnik nacisku, bariera optyczna) można uzyskać efekt światła przemieszczającego się wzdłuż schodów.

Funkcje

• sterowanie wielopunktowym systemem oświetlenia
• możliwość tworzenia grupy z dowolnej ilości sterowników
• każdy ze sterowników umożliwia ustawienie własnego czasu załączenia światła oraz momentu, w którym zacznie załączać się kolejny segment.
• załączanie światła za pomocą różnorodnych zadajników:
• przycisk dzwonkowy
• czujnik ruchu
• bariera optyczna
• czujnik nacisku
• zadawanie rozkazu odbywa się bezpotencjałowo poprzez połączenie wejścia IN/OUT z poziomem „-” zasilania
• mała obudowa do puszki instalacyjnej - możliwość montażu bezpośrednio pod lampą

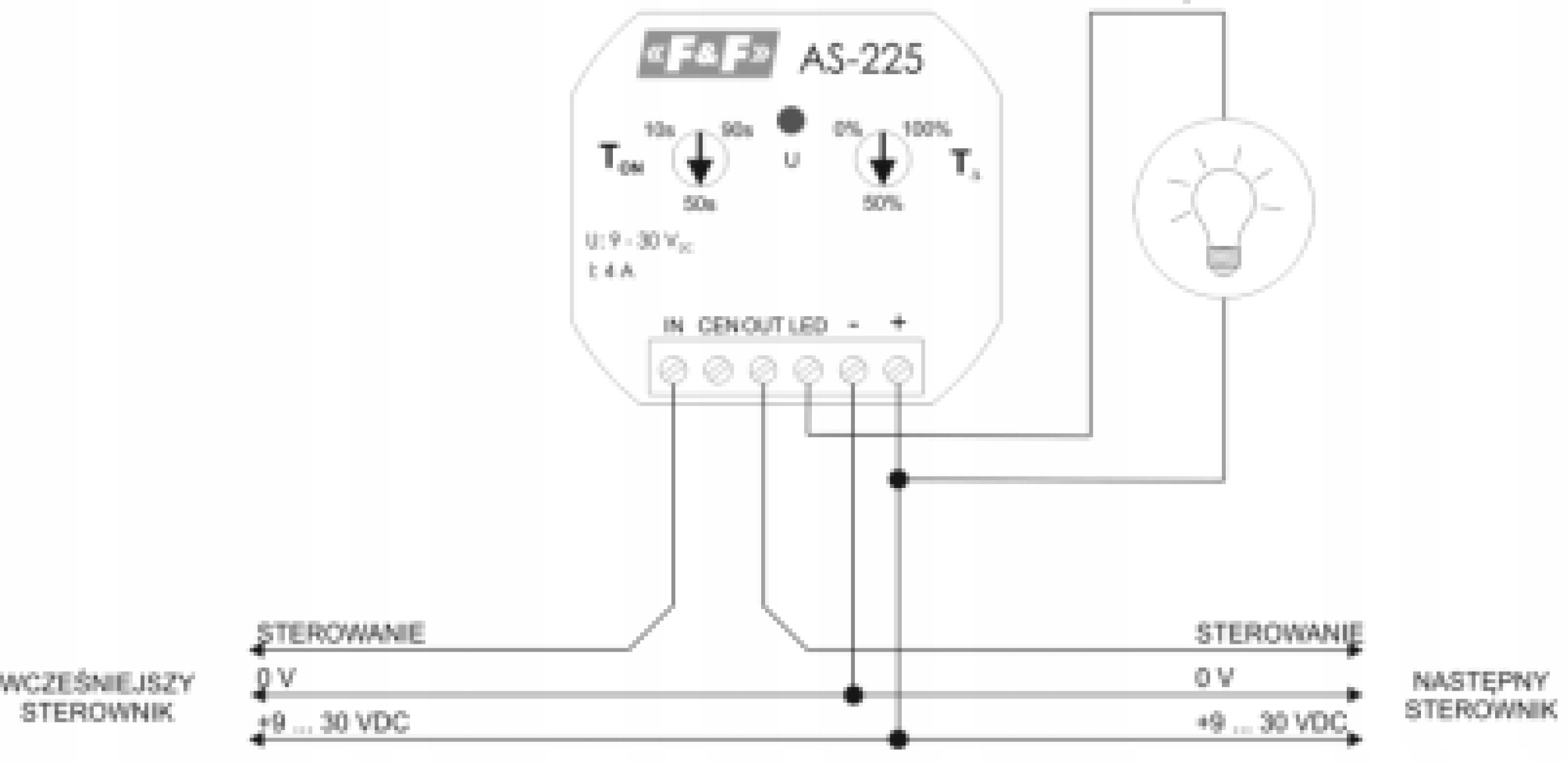

• prosta instalacja - tylko 3 przewody od sterownika do sterownika
