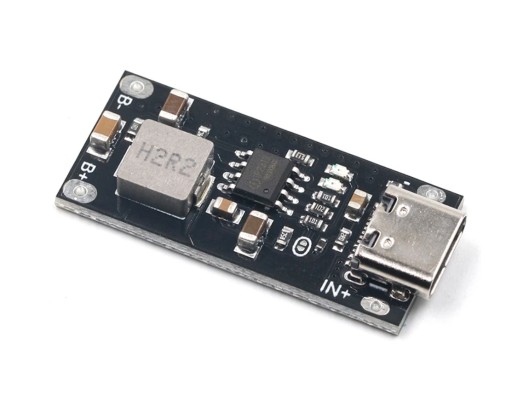

Модуль BMS Сильноточное зарядное устройство для литий-ионных аккумуляторов 1S IP2312 USB-C 5V 3A / 0056

Moduł ładowania ogniw IP2312 5V 3A USB-C

Przeznaczony do ogniw Li-Ion / Li-Pol

Cechy:

• do ogniw Li-Ion, Li-Pol (3,6V / 3,7V)
• port ładowania: USB-C lub pady IN+ / IN-
• napięcie wejściowe: 5V (4,5V-5,5V)
• prąd wyjściowy: do 3A (ustawiany rezystorem)
• napięcie ładowania ogniwa: 4,2V lub 4,35V (nastawa zworką)
• ładowanie prądem 100mA gdy ogniwo ma mniej niż 3V
• ładowanie pełnym ustawionym prądem gdy ogniwo osiągnie więcej niż 3V
• zabezpieczenie przed nadmiernym naładowaniem: 4,2V lub 4,35V
• sprawność zależna od prądu: 3A 93%; 2A 94%, 1A 95%
• diody informujące o statusie ładowania
• temperatura pracy: -40℃ do 85℃
• wymiary PCB: 32,75x15mm
• wymiary modułu: 34x15x5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

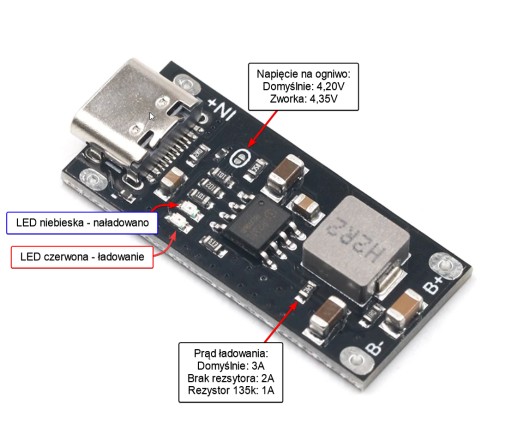

Rezystor ustala prąd ładowania ogniw.

Zmieniając wartość rezystora wybieramy:

• Domyślnie: 3A
• Brak rezystora: 2A
• Rezystor 135k: 1A

Zworką ustalamy napięcia do którego ładujemy ogniwa.

• Bez zworki 4,20V (domyślnie)
• Zworka: 4,35V

Schemat podłączenia:

IN + / -     wejście zasilania

B + / -      podłączenie ogniwa

Wymiary:

• PCB: 32,75x15mm
• moduł: 34x15x5mm
