Комплект сервисного инструмента для фгаз акта УДТ Р32

Zestaw narzędzi serwisowych do ustawy fgaz UDT R32

Zestaw narzędzi serwisowych do ustawy f-gazowej UDT R32

Zgodnie z aktualnie obowiązującymi przepisami, każdy przedsiębiorca prowadzący czynności związane z instalacją, konserwacją, serwisem oraz likwidacją urządzeń chłodniczych oraz klimatyzacyjnych powinien posiadać niezbędne wyposażenie spełniające wymogi ustawy f-gazowej.

Podstawowe narzędzia wchodzące w skład zestawu na czynnik R32 to:

1) Elektroniczny, przenośny przyrząd do wykrywania nieszczelności, o czułości minimum 5 g/rok, kontrolowany co 12 miesięcy:

-  Detektor czynników chłodniczych z protokołem kalibracyjnym, wykrywacz Testo 316-3

• Spełnia wymagania ustawy F-gazowej: czułość poniżej <4g/rok, protokół kalibracyjny, możliwość corocznej kontroli detektora
• Wykrywanie wszystkich najpopularniejszych czynników chłodniczych
• Wyciek sygnalizowany diodą LED i sygnałem dźwiękowym
• Łatwa obsługa dzięki pojedynczemu przyciskowi

Opis produktu:

Detektor testo 316-3 to niezawodne urządzenie do wykrywania nieszczelności w instalacjach chłodniczych. Wykrywa najpopularniejsze czynniki chłodnicze jak: R32, R22, R134a, R404A, R410A, R507, R438A oraz wszystkie HFC, HCFC i CFC. Jego wysoka czułość 4g/rok oznacza, że może on wykryć nawet najmniejsze nieszczelności, spełniając tym samym wymogi rozporządzenia F-gazowego i ogólnego standardu SAE J1627 i EN14624:2012. Dzięki automatycznemu zerowaniu urządzenie testo 316-3 wykrywa nieszczelności nawet w pomieszczeniach, w których jest już obecny ulatniający się czynnik.Profesjonalny detektor czynników chłodniczych CFC, HFC, HCFC z giętką sondą pomiarową.

W skład zestawu wchodzą:

• Detektor czynników testo 316-3
• Walizka transportowa
• Protokół kalibracji
• Baterie
• Filtry

2) Płyny pieniące do wykrywania nieszczelności:

-   Wykrywacz nieszczelności w aerozolu BRS Tester, Tester szczelności 400ml do instalacji gazowych

3) Zestaw do wykonywania prób szczelności, w tym butla z gazem obojętnym i reduktor ciśnienia:

-  Reduktor do azotu GCE Pro Control 50 bar 200/50 azotowy

Doświadczonym projektantom postawiono zadanie zaprojektowania ulepszonej wersji najpopularniejszego reduktora Dincontrol obecnego na rynku już od ponad 18 lat i będącego liderem w zakresie dokładności, bezpieczeństwa i niezawodności. Aby utrzymać wysoki poziom jakości w tych trzech dziedzinach dokonano całego szeregu innowacyjnych zmian w specyfikacji technicznej produktu. Według opinii klientów najbardziej narażonymi częściami reduktora są manometry, dlatego teraz do głównych cech reduktora GCE ProControl® dodano także wytrzymałość, którą osiągnięto dzięki zwiększonej ochronie manometrów, w celu minimalizacji ryzyka uszkodzenia i przestojów. Niewielka inwestycja w ochronę manometrów szybko się zwraca.

Reduktory wersji GCE ProControl® posiadają wytrzymałą konstrukcję, nadającą się do codziennego użytkowania zarówno wewnątrz budynku jak również na zewnątrz.  Ich pionowa orientacja budowy zwiększa bezpieczeństwo obsługi. Materiał użyty do produkcji reduktorów wybrany został tak, by był kompatybilny z każdym typem gazu. Każdy reduktor zostaje przed opuszczeniem linii produkcyjnej indywidualnie ustawiony i testowany. Wszystkie reduktory zostały zaprojektowane, wyprodukowane i testowane w Europie z wykorzystaniem ponad 100-letniego doświadczenia grupy GCE w produkcji tego typu produktu. Podczas całego procesu od projektu do produkcji znajdują zastosowanie najnowsze rozwiązania techniczne. Reduktory GCE ProControl® spełniają wymagania normy ISO 2503.

Właściwości:

• Bardzo wydajny reduktor do większości gazów technicznych,
• Bezpieczna konstrukcja spełnia wymagania normy ISO 2503,
• Wytrzymała ochrona manometrów z tylną pokrywą, która zapobiega uszkodzeniu i przedostaniu się zanieczyszczeń,
• Wydłużona żywotność związana z oszczędnościami z punktu widzenia serwisu, części zamiennych i całkowitej wymiany ,
• Monolityczny zawór regulacyjny gwarantuje stabilne i dokładne ustawienie parametrów,
• Prosta obsługa dzięki ergonomicznemu rozmieszczeniu,
• Manometry wykonane zgodnie z normą ISO 5171, z bardzo kontrastową wskazówką i z trzema, skalami z najczęściej używanymi jednostkami dla lepszej kontroli ciśnienia gazu.

Główne zalety:

• Doskonała stabilność ciśnienia wylotowego,
• Ergonomiczny i wytrzymały kształt,
• Wysoka moc,
• Świetne parametry,
• Bezpieczeństwo podczas pracy z azotem,
• Dostępność części zamiennych,
• Dostępne warianty dla wszystkich gazów technicznych w butlach ciśnieniowych z ciśnieniem napełniania do 300 barów,
• Dostępne akcesoria - bezpieczniki przeciw cofnięciu się płomienia, oszczędzacze gazu,
• Nadaje się do wszystkich zwykłych aplikacji gazów technicznych z butli ciśnieniowych,
• Spełnia wymagania norm EN ISO 2503, ISO 5171, ISO 9536, ISO 9090, ISO 5145.

Dane techniczne:

• Producent/model: GCE ProControl PCARV0835 ,
• Gaz: azot,
• Korpus: odkuwka mosiężna,
• Dzwon: odkuwka ciśnieniowa ze stopu Zn/Al,
• Przyłącza/nakrętki/kształtki: mosiądz,
• Membrana: EPDM,
• Materiał gniazda: poliamid,
• Przyłącze wlotowe: W 24,32 × 1/14“,
• Przyłącze wylotowe: G 1/4”,
• Max. ciśnienie wlotowe: 200bar,
• Zakres ciśnienia wylotowego: 50bar,
• Zakres temperatur: od -20°C do 60°C

-  Redukcja do reduktora AZOTU, 1/4"SAE x G 1/4 , adapter

Uniwersalny adapter z mosiądzu do reduktora azotu,dzięki któremu jest możliwość zakręcenia na reduktor węża chłodniczego.

• Gwint wewnętrzny: G1/4" RH
• Gwint zewnętrzny: 1/4" SAE (7/16" UNF)
• Waga: 0,03 kg
• Wymiary: SW 17x30mm

-  Butla do azotu 8l, pojemnik na AZOT (pusta)

Butla do azotu 8l ,  010,0/140/03,10/N2/KS/ZZ/KO AZOT 200/300BAR

Z ZAWOREM oraz kołpakiem

Butla jest nowa

4) Stacja do odzysku czynnika chłodniczego

- Stacja odzysku czynnika chłodniczego, freonu VALUE VRR12L-OS-R32 z separatorem oleju

Stacja odzysku freonu VRR12LOS-R32 z separatorem oleju:

Przenośna Stacja odzysku czynnika  chłodniczego VRR12L OS z separatorem oleju została zaprojektowana aby maksymalnie odpowiadać zapotrzebowaniu instalatorów i ułatwić im pracę. Przeznaczona do wszystkich czynników także palnych R32, R1234YF. Stacja VALUE wyróżnia się na tle innych stacji odzysku wysoką jakością wykonania przy zachowaniu atrakcyjnej ceny.

Stację charakteryzuję:

• dedykowana jest po nowe czynniki palne takie jak R1234YF oraz R32 oraz wszystkie inne
• szybki odzysk czynnika
• duża wydajność
• wbudowany separator oleju
• dedykowana do systemów z dużą ilością czynnika chłodniczego
• wyposażona w zabezpieczenie  wysokiego i niskiego ciśnienia
• bezszczotkowy silnik

5) Węże ciśnieniowe z zaworami odcinającymi uniemożliwiającymi przedostanie się substancji kontrolowanych lub fluorowanych gazów cieplarnianych do środowiska w trakcji oraz po wykonaniu czynności odzysku lub napełniania:

- Zestaw węży serwisowych REFCO 150cm z zaw. 1/4" CA-CCL-60

Zestaw węży serwisowych o długości 150 cm, przyłącza 1/4" SAE.Stosowane do serwisowania układów klimatyzacyjnych i chłodniczych.Zestaw zawiera trzy węże serwisowe z zaworem odcinającym. Węże w kolorach: czerwony, żółty, niebieski.

6) Pompa próżniowa przenośna umożliwiająca osiągnięcie ciśnienia równego 270 Pa lub niższego:

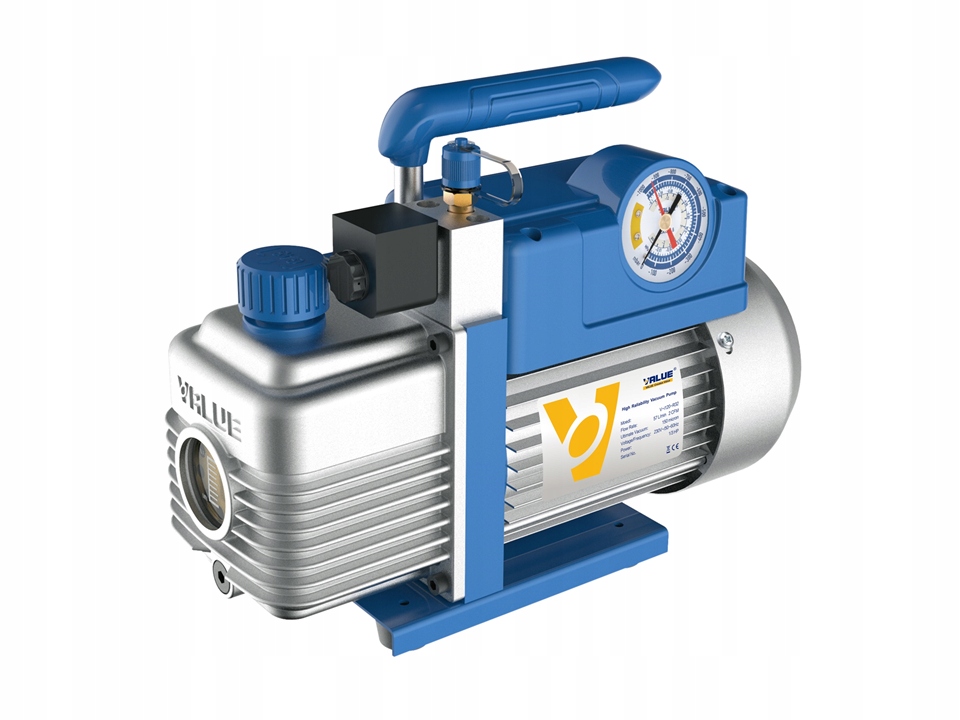

- Pompa próżniowa VALUE V-i240Y R32 dwustopniowa z elektrozaworem i wakuometrem.

Pompa próżniowa przeznaczona do pracy z czynnikami chłodniczymi z grupy HFC i HFO (np: R32, 1234yf). Dwustopniowa pompa próżniowa stosowana w chłodnictwie i klimatyzacji.

Główne cechy to:

• dwustopniowa
• zwarta budowa
• wziernik do kontrolowania poziomu oleju
• precyzyjny wakuometr
• elektrozawór zwrotny zapobiegający cofaniu się oleju

Właściwości pomp próżniowych:

• Zapobieganie powrotu oleju. Kanał dla gazów wstępnych został specjalnie zaprojektowany. Dzięki niemu przemieszczający się olej nie przedostanie się do wypompowywanych zbiorników i układów.
• Zapobieganie wydmuchu par oleju. Oddzielony zbiornik oraz urządzenia separujące na wydechu pompy zapobiegają wydmuchiwaniu, rozbryzgiwaniu oleju.
• Obudowa ze stopu aluminium. Zastosowana została obudowa ze stopu aluminium. Stopy aluminium wykazują się bardzo dobrą przewodnością cieplną i wytrzymałością. Dzięki temu pompa jest lepiej chłodzona i może pracować długotrwale. Ponadto pompa ma ładny metaliczny wygląd.
• Zaprojektowana od podstaw. Elementy elektryczne, mechaniczne i niemechaniczne zostały zaprojektowane od podstaw, co przyczyniło się do stworzenia pomp bardziej kompaktowych, lżejszych i niezawodnych.
• Wysoki moment rozruchowy. Zaprojektowany wysoki moment rozruchowy ułatwia rozruch i zwiększa efektywność. Pompa może pracować nawet w niskich temperaturach i przy niskim napięciu.
• Wymuszony system smarujący (pompy dwustopniowe). Pompy te mają zaimplementowane system smarujący zaprojektowany do dostarczania czystego, przefiltrowanego oleju do wszystkich wewnętrznych łożysk i powierzchni zużywających się, niezależnie od ciśnienia operacyjnego pompy.
• Niski hałas i wibracje. Elastyczne połączenie umieszczone pomiędzy silnikiem i modułem skutkuje super cichą i płynną pracą.
• Wysoka dokładność manometrów,
• zabezpieczenie uniemożliwiające załączenie pompy bez  oleju

7) Zestaw manometrów do pomiaru ciśnienia w zakresie odpowiednim dla wykorzystanych/odzyskiwanych substancji kontrolowanych lub fluorowanych gazów cieplarnianych:

- Elektroniczna oprawa zaworowa Testo 550s Basic z sondami przewodowymi

Testo 550s Basic– elektroniczna oprawa zaworowa Bluetooth z 2-drożną baterią zaworów, do uruchamiania, serwisu i konserwacji instalacji chłodniczych i pomp ciepła

• Wszystkie wyniki pomiarowe widoczne na dużym wyświetlaczu graficznym
• Solidna obudowa (klasa ochrony IP 54) dla maksimum niezawodność w codziennym użytkowaniu
• Automatyczne połączenie Bluetooth:
• Prosty, bezprzewodowy pomiar próżni i temperatury
• Jeszcze większa elastyczność pomiaru i dokumentacji dzięki aplikacji mobilnej
• Szybkie wyniki pomiaru dzięki dedykowanym menu do pomiaru docelowego przegrzania, próżni i próby ciśnieniowej
• Aktualizacja czynników chłodniczych za pomocą aplikacji mobilnej

Opis:

Elektroniczna oprawa zaworowa Testo 550s Basic z 2-drożną baterią zaworów umożliwia wyjątkowo szybkie wykonywanie pomiarów w systemach chłodniczych, klimatyzacyjnych oraz pompach ciepła. Duży wyświetlacz pomaga również w analizie wyników w formie graficznej. Niezawodne funkcje prowadzą użytkownika przez pomiar i umożliwiają automatyczne określenie wielu ważnych parametrów systemu, takich jak przegrzanie / dochłodzenie, docelowe przegrzanie, wydajność chłodnicza / grzewcza i wiele innych obszarów. Łatwe do podłączenia sondy Bluetooth do pomiaru temperatury, ciśnienia i wilgotności zapewniają maksymalną elastyczność zastosowania. Zintegrowana aplikacja mobilna otwiera przed użytkownikiem nowe możliwości i pozwala na efektywną analizę i dokumentację danych na miejscu pomiaru. Sprawdzona jakość i trwałość gwarantują niezmiennie wysoką wydajność Twojej elektronicznej oprawy zaworowej w każdych warunkach.

Elementy zestawu:

• Elektroniczna oprawa zaworowa Testo 550s
• Protokół kalibracji
• Zestaw przewodowych sond zaciskowych do pomiaru temperatury
• Walizka transportowa

8) Butle ciśnieniowe z zaworem dwudrożnym:

-   Butla do odzysku czynnika, 2 zaworowa szara 12,5L,

Butla dwuzaworowa do odzysku czynników chłodniczych o dopuszczalnym ciśnieniu 48 bar i max. pojemności 12 kg

• max ciśnienie gazu 48 bar
• max pojemność 12,5 kg
• waga butli 7,76kg
• przyłącza 1/4" SAE
• zgodna z normą EN 13322-1
• do wszystkich powszechnie stosowanych czynników chłodniczych ( R22,R134A,R404A,R407C,R410A,R507 )

9) Wagę o zakresie pomiarowym dostosowanym  do wielkości napełnianego pojemnika:

-  Waga chłodnicza elektroniczna, do chłodnictwa i klimatyzacji VALUE VES-100A do 100kg

Jest to waga elektroniczna stosowana przy obsłudze serwisowej układów chłodniczych i klimatyzacyjnych.

Główne cechy to:

• antypoślizgowa mata
• panel ułatwiający pracę uzupełniania lub odzyskiwania określonej wartości czynnika

10) Zestaw do lutowania twardego:

-   Zestaw do lutowania twardego ZLT 5-1 z kółkami

Zestaw do lutowanie twardego złożony z wózka z kółkami, ze stelażem na butle oraz osprzętu GCE.

Zastosowanie:

Służy do spawania, lutowania twardego, cięcia, podgrzewania i innych prac w zakresie  instalatorstwa grzewczo - sanitarnego oraz w chłodnictwie i klimatyzacji w zakresie lutowania instalacji z rur miedzianych.

Nie wymaga zasilania zewnętrznego, dzięki czemu staje się zestawem mobilnym do pracy w terenie.

Zestaw wyposażony jest w niskociśnieniowe dysze (smoczkowe) przeznaczone do  lutowania i wykonywania precyzyjnych i drobnych prac spawalniczych . Wygięta nasadka , łatwość regulacji płomienia oraz ergonomiczny kształt rękojeści  gwarantują wysoki komfort pracy.

Zawartość zestawu:

• palnik do lutowania GCE JETSOUD
• wymienne nasadki palnikowe o zmiennej wydajności: PZ1, PZ2, PZ3, PZ4, PZ5, PZ6 i PZ7 (7 szt.)
• dwa węże gumowe do tlenu i propanu-butanu o długości 5 m SEMPERIT
• butla propanowo-butanowa o pojemności 1 kg gazu
• butla tlenowa o pojemności 5 dm3
• reduktor tlenowy GCE
• stelaż do przenoszenia zestawu butli wraz z palnikiem
• komplet uszczelek do tlenu
• klucz z wylotami do palnika
• Zestaw dostarczany jest z pustymi butlami.

11) Zestaw kluczy wraz ze specjalnymi kluczami i przyrządami wykorzystywanymi w chłodnictwie:

-Klucz do zaworów CH-122L kątowy

Zakres 1/4” x 3/8” i 3/16” x 5/16”

-Zestaw kluczy dynamometrycznych 17-29mm, klucze dynamometryczne CH-STW-07Kluczy dynamometryczny do precyzyjnego i zgodnego z normami dokręcania np. w chłodnictwie i klimatyzacji oraz innych połączeniach skręcanych.

Dane techniczne:

• regulowany moment obrotowy 10 - 70 Nm
• 6 nakładek widełkowych o rozmiarach 17, 22, 24, 26, 27 i 29 mm
• zgodne z DIN EN 378-2 : 2008-06
• kod producenta:1750.01

-Wkrętak do zaworów serwisowych, kluczyk do zaworków, wentyli (zestaw 2 kluczy) CH-1213P

12) Obcinarka rolkowa do rur miedzianych:

-Nóż do rur miedzianych REFCO RS-25

Profesjonalny nożyk do obcinania rur miedzianych. Obcinarka jest mała, poręczna i idealnie się sprawdza do ucinania rurek w trudno dostępnych miejscach.

13) Zestaw giętarek do rur miedzianych:

-Giętarka kuszowa calowa BLACK DIAMOND z uchwytem go gięcia do wewnątrz, aluminiowe formy 1/4”, 5/16”, 3/8”, 1/2”, 5/8”, 3/4”, 7/8” 12999

Najwyższej jakości giętarka kuszowa BLACK DIAMOND 12999 calowa z uchwytem go gięcia do wewnątrz

Możliwość zginania w dwóch płaszczyznach (wewnątrz i na zewnątrz) dzięki zastosowaniu dodatkowego elementu mocującego.

Giętarka BLACK DIAMOND wyposażona jest w mechanizm zapadkowy. Gięcie rur wykonuje się bez użycia dużej siły w sposób profesjonalny. Dodatkowo model został wyposażony w element mocujący dający możliwość zginania w dwóch płaszczyznach, giętarka posiada opatentowany wskaźnik zagięcia 90°

Wkładki wykonane są z aluminium.

Konstrukcja „kuszowa” zapewnia lekką i dokładna pracę.

• Rodzaj głowic: calowe
• Rozmiar głowic: 1/4”, 5/16”, 3/8”, 1/2”, 5/8”, 3/4”, 7/8”
• Wskaźnik kąta gięcia: Tak, 90°
• Uchwyt do gięcia na zewnątrz w zestawie

ZASTOSOWANIE:

• Stosowanie z miękkimi rurami miedzianymi o ściankach powyżej 0,8mm
• Zastosowanie w klimatyzacji, chłodnictwie i ogrzewnictwie. Do gięcia rur miękkich

14) Zestaw kielichownic do połączeń wzdłużnych lutowanych:

-Ekspander BLACK DIAMOND 13800 do rur calowych z głowicą 1/4" (6mm)!!, roztłaczarka (1/4”, 3/8”, 1/2”, 5/8” 3/4”, 7/8”, 1”, 1-1/8”)

Pierwszy na świecie ekspander z głowicą 1/4", wykonany z lekkiego stopu aluminium.Roztłaczarka posiada ergonomiczny uchwyt, ułatwiający pewny chwyt urządzenia.Stosowany do roztłaczania miękkich i twardych rur miedzianych i aluminiowych, poddanych wstępnej obróbce cieplnej.

15) Zestaw do rozwalcowywania rur do połączeń skręcanych:

-Kielicharka BLACK DIAMOND 14545 z tytanowym stożkiem, zestaw do kielichowania rur calowych.

Korpus kielicharki wykonany jest ze stopu aluminium co zredukowało jego wagę o 40% w porównaniu do tradycyjnych kielicharek metalowych.

Zestaw charakteryzuje:

• łatwe pozycjonowanie rury,
• niska waga,
• tytanowy polerowany stożek,
• łatwa w użyciu
• niezawodna i precyzyjna
• gładka powierzchnia kielicha

16) Przyrząd do pomiarów wielkości elektrycznych:

-Miernik cęgowy Testo 770-1 , amperomierz cęgowy

Amperomierz cęgowy testo 770-1 umożliwia w sposób wygodniejszy niż kiedykolwiek wykonanie pomiarów w gęsto ułożonych przewodach. Jedno z dwóch ramio cęg może być całkowicie wsunięte do obudowy urządzenia. Zastosowanie innowacyjnego mechanizmu cęg ułatwia chwytanie przewodu, dzięki czemu praca staje się niezwykle prosta. Miernik cęgowy testo 770-1 to precyzyjne urządzenie do codziennych zadań pomiarowych m. in. prądu rozruchowego, mocy urządzenia.

Korzyści:

• Jedno z dwóch ramion cęg może być całkowicie wsunięte do urządzenia
• Automatyczne rozpoznawanie prądu stałego i przemiennego (AC/DC)
• 2-liniowy, podświetlany wyświetlacz
• Pomiar rzeczywistej wartości skutecznej - TRMS

Opis produktu:

Miernik cęgowy testo 770-1 umożliwia łatwiejszy i bardziej precyzyjny pomiar niż kiedykolwiek wcześniej. Amperomierz automatycznie rozpoznaje i wybiera rodzaj mierzonego prądu: przemienny lub stały, ponadto umożliwia zmierzenie innych wielkości elektrycznych takich jak rezystancja, ciągłość przewodu, test diody lub pojemność kondensatora. Ruchome ramię cęg pomiarowych może być całkowicie wsunięte w obudowę miernika, dzięki czemu tworzy się tzw. hak umożliwiający chwycenie jednego z przewodów a następnie zamknięcie ramion cęg. Można go również użyć do pomiaru prądu rozruchowego. Odczyty są jasno i wyraźnie przedstawiane na podświetlanym, dwuliniowym wyświetlaczu.

17) Przyrząd do pomiaru temperatury:

-Termometr elektroniczny REFCO MULTITHERM

Termometr REFCO MULTITHERM ze zintegrowaną i zewnętrzną sondą.

Cyfrowe urządzenie do pomiaru temperatury do różnych zastosowań.

• Termometr z dwiema sondami
• Szybki czas reakcji
• podświetlenie LCD
• Możliwa kalibracja wody lodowej (0 °C)
• Funkcja alarmu
• Automatyczne wyłączanie
• Magnes jako pomoc w mocowaniu

18) Środki ochrony osobistej, w tym: okulary i rękawice ochronne:

-Rękawice ochronne wykonane z wysokiej jakości skóry koziej

-Okulary ochronne, robocze Samprey's SA-820

19) Szczypce ewakuacyjne z zaworem serwisowym:

-Szczypce serwisowe ewakuacyjne CH-308 do czynnika

20)Zawór redukcyjny kątowy serwisowy odcinający CH-343 1/4"M x5/16"F
