Awenta AHR 160 децентрализованный/настенный рекуператор

Rekuperator ścienny

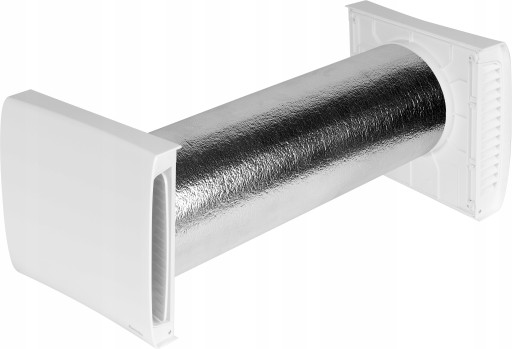

Awenta AHR 160

Rekuperator Awenta AHR to nowa generacja urządzeń wentylacji zdecentralizowanej umożliwiających wentylację pomieszczeń przy jednoczesnym ograniczeniu strat ciepła.

Dzięki zastosowaniu ceramicznego akumulacyjnego wymiennika AHR zatrzymuje i gromadzi energię cieplną, by następnie ogrzać chłodniejsze, nawiewane z zewnątrz powietrze.

Zastosowana elektronika steruje pracą urządzenia i dostosowuje jego parametry w zależności od warunków panujących w pomieszczeniu, w którym został zainstalowany AHR.

AHR ma możliwość łączenia kilku urządzeń zainstalowanych w jednym lub w kilku pomieszczeniach z możliwością ich parowania za pomocą komunikacji bezprzewodowej, bez konieczności kłopotliwego łączenia urządzeń za pomocą przewodu zasilającego.

Parowanie możliwe w różnych trybach np. obie jednostki tylko nawiewają, lub tylko wywiewają oraz praca naprzemienna jedna jednostka nawiewa a druga wywiewa.

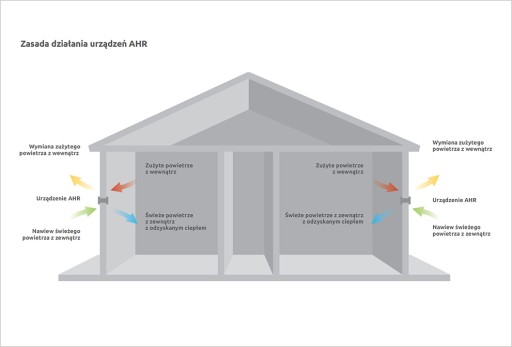

Zasada działania:

Podstawową funkcją urządzenia AHR jest zapewnienie wymiany powietrza w pomieszczeniu, przy jednoczesnym ograniczeniu strat ciepła.

Odzysk ciepła utraconego w procesie wentylacji możliwy jest dzięki zastosowaniu ceramicznego wymiennika akumulacyjnego, który zatrzymuje i gromadzi energię cieplną, by następnie ogrzać powietrze chłodniejsze, nawiewane z zewnątrz.

Jeżeli powietrze nawiewane ma wyższą temperaturę niż znajdujące się w pomieszczeniu, wymiennik obniży ją wykorzystując temperaturę powietrza wywiewanego.

Tryb wywiewu

Podczas pracy w kierunku wywiewnym ciepło jest magazynowane w ceramicznym wymienniku. Po całkowitym nagrzaniu wymiennika następuje automatyczna zmiana kierunku pracy.

Optymalny czas pracy w jednym kierunku określany jest na podstawie odczytów temperatur z czujników zlokalizowanych przed i za wymiennikiem ciepła.

Tryb nawiewu

Ciepło zgromadzone w wymienniku jest odbierane przez strumień powietrza nawiewanego a  następnie przekazywane do pomieszczenia. Po wystudzeniu wymiennika następuje automatyczna zmiana kierunku pracy.

Optymalny czas pracy w jednym kierunku określany jest na podstawie odczytów temperatur z czujników zlokalizowanych przed i za wymiennikiem ciepła.

Przykład rozmieszczenia

AHR160 został tak zaprojektowany, aby możliwe było stworzenie sieci urządzeń działających jednocześnie w wielu pomieszczeniach jednego domu. Im więcej jest ich zainstalowanych, tym więcej świeżego powietrza jest dostarczone do wnętrza i tym niższe są koszty ogrzewania w sezonach grzewczych.

Paramenty techniczne:

• Średnica: 160 mm
• Łożyska: Kulkowe

Bieg I:

• Głośność: 24 [dB]
• Wydajność: 23 [m3/h]
• Moc: 4 [W]

Bieg II:

• Głośność: 34 [dB]
• Wydajność: 36 [m3/h]
• Moc: 5 [W]

Bieg III:

• Głośność: 39 [dB]
• Wydajność: 52 [m3/h]
• Moc: 7 [W]

Komunikacja urządzenia:

• Komunikacja bezprzewodowa

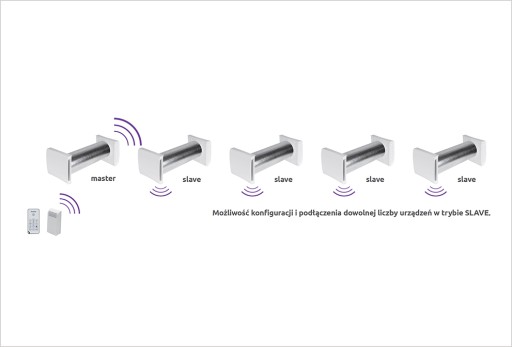

AHR160 ma możliwość łączenia kilku urządzeń zainstalowanych w jednym lub w kilku pomieszczeniach z możliwością ich parowania za pomocą komunikacji bezprzewodowej. Bez konieczności kłopotliwego łączenia urządzeń za pomocą przewodu zasilającego. Parowanie możliwe w różnych trybach np. obie jednostki tylko nawiewają, lub tylko wywiewają oraz praca  naprzemienna jedna jednostka nawiewa a druga wywiewa.

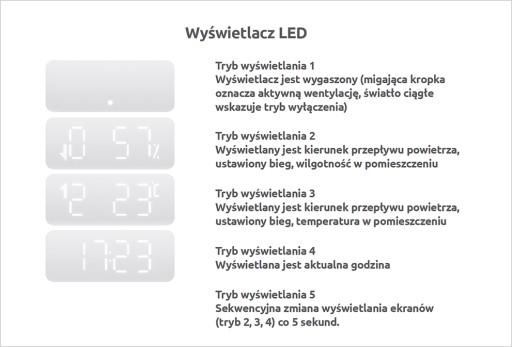

Wyświetlacz

Wyświetlacz LED znajdujący się w dolnej części wentylatora przekazuje użytkownikom ważne informacje o urządzeniu oraz warunkach panujących w otoczeniu, dotyczących poziomu wilgotności, temperatury powietrza, prędkości (biegu) wentylatora, kierunku przepływu powietrza, czasu pozostałego do wyłączenia urządzenia (jeśli został ustawiony TIMER), jak również obecną godzinę.

Wszystkie pięć trybów wyświetlania prezentuje powyższa grafika.

Elementy urządzenia:

Wymiennik ceramiczny

• Ceramiczny wymiennik to serce urządzenia i jeden z najbardziej istotnych jego elementów. W AHR został zastosowany heksagonalny wymiennik, dzięki któremu uzyskany został jeden z najwyższych współczynników odzysku ciepła w urządzeniach wentylacji zdecentralizowanej dostępnych na rynku.

Kanał

• Kanał został wykonany z tworzywa PVC z dodatkiem jonów srebra, aby uniemożliwić rozwój  Bakterii w jego wnętrzu. Zastosowano także dodatkową izolację w celu zmniejszenia zjawiska kondensacji i strat ciepła.

Filtr czyszczący

• AHR wyposażony jest w dwa filtry oczyszczające powietrze.

Automatyczna żaluzja

• Automatyczne żaluzje odcinające przepływ powietrza po wyłączeniu urządzenia oraz wygłuszony panel wewnętrzny zwiększają komfort użytkowania.

Silnik

• AHR wyposażony jest energooszczędny silnik bezszczotkowy.

Pilot

• AHR160 wyposażony jest w pilot podczerwieni, umożliwiający obsługę urządzenia w pełnym zakresie zmiany trybów pracy, prędkości pracy oraz włączenia i wyłączenia.

Czujnik temperatury wilgoci

• Bezprzewodowy czujnik temperatury i wilgotności umożliwia automatyczną pracę urządzenia, które w oparciu o pomiary dostosowuje prędkość pracy.
