Высшая печь сталеплавильного цеха ПН-1 15кВт

Piec z nadmuchem NADMUCHOWY NAGRZEWNICA 15kW

model: HIGHER PN-1 / 15kW

kolory: grafitowy

Piec nadmuchowy HIGHER PN-1 / 15kW to bardzo wydajne urządzenie grzewcze dedykowane do ogrzewania hal przemysłowych, warsztatów, hal produkcyjnych, magazynów, garaży, tuneli, suszarni, szklarni, pomieszczeń hodowlanych jak również domów jednorodzinnych. Nasz produkt dzięki wykonaniu przy pomocy wycinarek laserowych i pras krawędziowych CNC posiada estetyczny i nowoczesny wygląd. Wysoka jakość wykonania i atrakcyjna cena powodują, że oferowany piec nadmuchowy to zdecydowanie najlepsza oferta na rynku.

Parametry techniczne pieca

• nominalna moc grzewcza: 12,00 kW
• maksymalna moc grzewcza: 15,00 kW / około 150 m2
• w komplecie: wentylator osiowy tłoczący o prędkości: 1400 obr/min i wydajności: 1460 m3/h
• innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
• niezniszczalne palenisko w całości wykonane z blachy kotłowej atestowanej p265gh i 16M06 o grubościach #6mm i #10mm
• duży deflektor spalin zmniejszający zużycie paliwa do 30%
• klasa efektywności energetycznej: A
• index efektywności energetycznej: 110
• waga netto: 80 kg
• waga brutto: 100 kg
• wyłożenie paleniska: 8 cegieł szamotowych
• wymienny duży ruszt żeliwny
• pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
• masywna konstrukcja
• duża komora spalania
• duże drzwi załadunkowe
• instrukcja obsługi
• wydajność: 71,00%
• emisja CO przy 13% O2: <0,5%
• temperatura spalin: 267,70°C
• zużycie paliwa ok: 1,50 kg/h
• odstęp od części palnych: >1,20m
• rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10%

Bezpieczeństwo i certyfikaty

• znak CE: TAK / zamieszczony na tabliczce znamionowej
• zgodność z normą: EN13240:2006

Wymiary

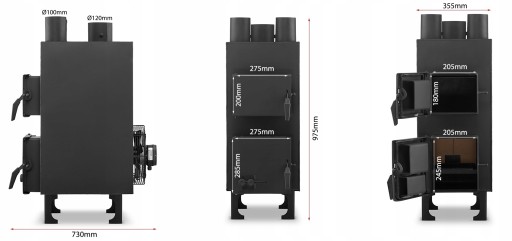

• wymiary zewnętrzne: szerokość całkowita: 355mm x głębokość całkowita: 730mm x wysokość całkowita: 975mm
• wymiary paleniska: szerokość: 280mm x głębokość: 340mm x wysokość: 430mm
• wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 275mm x wysokość: 200mm
• wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 275mm x wysokość: 285mm
• wymiary otworu załadunkowego góra: szerokość: 205mm x wysokość: 180mm
• wymiary otworu załadunkowego dół: szerokość: 205mm x wysokość: 245mm
• wymiary rusztu żeliwnego: szerokość: 190mm x głębokość: 320mm
• średnica wylotu gorącego powietrza: Ø 100mm
• średnica wylotu spalin: Ø 120mm
• wysokość nóżek: 140mm

Bezpieczeństwo

Piec nadmuchowy jako ogrzewacz pomieszczeń spełnia wymagania zawarte w normie PN-EN 13240:2006 Ogrzewacze pomieszczeń na paliwa stałe. Wymagania i badania zharmonizowanej z dyrektywą UE Wyroby Budowlane (89/1/06/EWG) oraz posiada znak CE.

Parametry techniczne wentylatora

• rodzaj wentylatora: osiowy tłoczący
• materiał wykonania: stal (śmigła + obudowa)
• średnica: Ø 250mm
• zasilanie: 230V / 50Hz
• silnik: 4P
• pobór prądu: 0,30A
• prędkość obrotowa: 1400 obr/min
• wydatek powietrza: 1460 m3/h
• bezpieczeństwo: znak CE + siatka ochronna

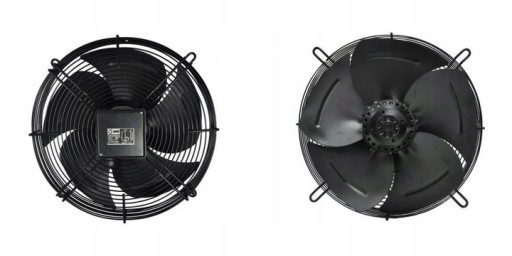

W piecach nadmuchowych HIGHER używamy wentylatorów osiowych tłoczących, których prędkość obrotowa to 1400 obr/min. Wydajny i cichy wentylator o średnicy Ø 250mm i wydatku 1460 m3/h tłoczy powietrze do płaszcza powietrznego otaczającego palenisko i kieruje je do dwóch górnych wylotów gorącego powietrza o średnicy 100mm. Dzięki wyprofilowaniu łopatek wirnika w kształt sierpa, wentylatory mają wysoką skuteczność przepływu powietrza przy jednocześnie minimalnym hałasie. Łopatki zostały wykonane z prasowanej blachy, ich nowoczesny kształt pozwala osiągnąć maksimum wydajności przy jednocześnie niskim zużyciu prądu i niskiej głośności. Dzięki bardzo wysokiej odporności na temperatury wentylatory osiowe mogą być stosowane w piecach nadmuchowych.

Parametry techniczne sterownika - dostępny jako dodatkowa opcja do dokupienia

• model: regulator obrotów nadmuchu SX-102
• maksymalna moc obciążeniowa wyjścia: 500W
• zakres regulacji obrotów: min - max
• wymiary (mm): 60 x 38 x 85
• zasilanie: 230V/50Hz
• temperatura pracy: -10 do +50°C
• długość przewodu zasilania nadmuchu: 0,90m
• długość przewodu sieciowego: 1,40m
• zabezpieczenie: bezpiecznik topikowy 1,6A
• produkt polski: Wan - Elektronik

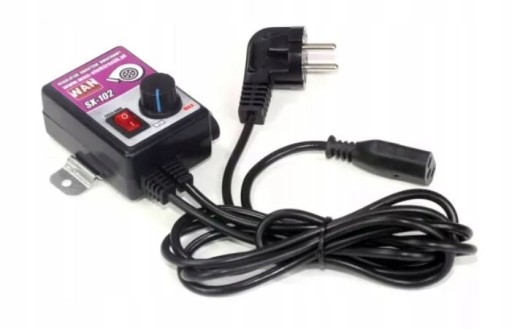

Regulator obrotów nadmuchu SX-102 jest przeznaczony do płynnej zmiany obrotów nadmuchu kotła c.o. oraz innych urządzeń grzewczych. Wyposażony jest w podświetlany wyłącznik zasilania, którego jasność podświetlenia jest zarazem optycznym poglądowym wskaźnikiem ustawionych obrotów nadmuchu. Wyposażony jest w potencjometr "MIN-MAX" służący do płynnej zmiany obrotów nadmuchu. Sterownik charakteryzuje się prostą obsługą oraz niezawodnym działaniem. Regulator zabezpieczony jest wkładką topikową rurkową 1,6A umieszczoną w gnieździe bezpiecznikowym w dolnej części regulatora.

Opis

Piec nadmuchowy HIGHER PN-1 / 15kW jest przystosowany do opalania praktycznie wszystkimi paliwami (węgiel, brykiet, drewno). Po rozpaleniu piec bardzo szybko nagrzewa się i zaczyna wydmuchiwać ciepłe powietrze. Opalanie koksem nie jest zalecane z uwagi na możliwość zniszczenia żeliwnego rusztu.

Piec zbudowany jest pojemnej komory spalania o wymiarach: szerokość - 280mm x głębokość: 340mm x wysokość: 430mm, która pomieści paliwo stałe na wiele godzin spalania. Ściany paleniska są wyłożone grubymi cegłami szamotowymi, które pełnią funkcję ochronną dla ścian paleniska a także kumulują ciepło. Od lat szamot jest jednym z najlepszych materiałów używanych przy budowie palenisk.

Jak to działa? Palenisko pieca otoczone jest bezpośrednio bardzo wydajnym płaszczem powietrznym, w którym powietrze nagrzewa się a następnie jest transportowane przez system kanałów do dwóch wylotów powietrza o średnicy fi=100mm umieszczonych na górnej płycie pieca. Za przepływ i tłoczenie powietrza odpowiedzialny jest wydajny i cichy wentylator osiowy tłoczący o średnicy Ø 250mm i wydatku 1460 m3/h. Całe palenisko wyposażone jest w wymienne żeliwny ruszt tabliczkowy o wymiarach 190 x 320mm.

Dwa wyloty gorącego powietrza o średnicy Ø 100mm umieszczone na górnej płycie pieca są odpowiedzialne za wyprowadzenie gorącego powietrza na zewnątrz pieca. Po podłączeniu rur aluminiowych spiro można rozprowadzać gorące powietrze po różnych pomieszczeniach a dzięki wykorzystaniu rozgałęźników można tworzyć cały system rozprowadzenia gorącego powietrza po pomieszczeniach. Wszystkie akcesoria są dostępne w naszej ofercie.

Wylot spalin wyposażony w regulowany szyber, czyli regulację przepływu spalin - szybkości spalania. Wylot spalin ma średnicę Ø 120mm. W swojej ofercie posiadamy wszystkie akcesoria do odprowadzania spalin.

Regulacja szybkości spalania w drzwiczkach dzięki otworom z płynną regulacją umieszczonych na dolnych drzwiczkach pieca. Przymknięcie otworu zmniejsza dopływ powietrza - czyli zmniejsza szybkość spalania zaś otwarcie otworu zwiększa dopływ powietrza czyli zwiększa się szybkość spalania.

Podwójne wzmocnione drzwiczki pieca górne oraz dolne zbudowane są z podwójnej stalowej ściany. Zamknięcie drzwiczek jest uszczelnione sznurem żaroodpornym. Duże drzwi załadunkowe zapewniają bardzo łatwy załadunek nawet bardzo dużych polan drewna. Podwójne stalowe ściany zapewniają zwiększenie ich żywotności oraz zmniejszają ich nagrzewanie się, co ułatwia obsługę. Żaroodporny sznur uszczelnia drzwi.

Deflektor - w piecu jest zamontowany deflektor płomienia, który ogranicza ucieczkę gorących spalin do przewodu kominowego. Przekłada się to na zwiększenie efektywności wykorzystania paliwa oraz zmniejszenie kosztów do 30%.

Palenisko wyłożone cegłami szamotowymi - szamot zabezpiecza ściany paleniska bezpośrednio przed działaniem ognia co zwiększa ich żywotność i trwałość. Szamot dzięki swoim właściwościom doskonale akumuluje ciepło.

Duża komora popielnika umieszczona za dolnymi drzwiczkami przystosowana jest do łatwej obsługi za pomocą standardowej szufli do popiołu.

Dociskowe zamknięcia drzwiczek z klamką przeciwopażeniową gwarantują mocne zamknięcie i szczelność. Tego typu rozwiązania stosowane są w większości kotłów centralnego ogrzewania. Jest to obecnie najbezpieczniejsze rozwiązanie na rynku. Dzięki użyciu specjalnego tworzywa klamka posiada zabezpieczenie przeciwoparzeniowe.

Mocne i masywne nogi o wysokości 140mm gwarantują wysoką stabilność całego urządzenia grzewczego.

Płaszcz powietrzny - to serce pieca nadmuchowego, wykonany z grubej atestowanej blachy kotłowej p265gh i 16M06. Płaszcz powietrzny otacza w całości komorę spalania, aby w maksymalnym stopniu wykorzystać temperaturę paleniska i nagrzać jak najszybciej przepływające w kanałach powietrze, tłoczone dzięki wentylatorowi.

Tylne mocowanie na sterownik - piec nadmuchowy jest wyposażony w specjalne miejsce na zamocowanie sterownika (umieszczone na tylniej ściance pieca). Dostępny od modelu PN2 do PN5.

Duża komora spalania pozwala na załadunek dużej ilości paliwa stałego na wiele godzin. Oszczędzasz czas bo nie musisz co chwilę dokładać do paleniska. Takie rozwiązanie to wygoda i oszczędność czasu.

Wentylator osiowy tłoczący o średnicy Ø 250mm i wydatku 1460 m3/h tłoczy gorące powietrze do wylotów umieszczonych w górnej części pieca. Wentylator konstrukcyjnie jest odpowiednio przystosowany do pracy w piecach nadmuchowych.

Otwór na czujnik temperatury - w piecu jest umieszczony specjalny otwór na sondę czujnika temperatury, dzięki czemu można stale mierzyć temperaturę wydmuchiwanego powietrza oraz odpowiednio zaprogramować pracę wentylatora. Dostępny od modelu PN2.

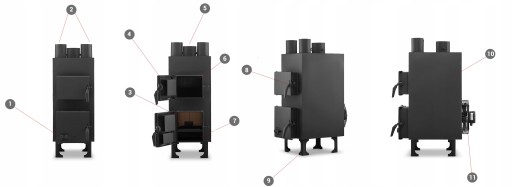

Schemat

1. Regulacja szybkości spalania w drzwiczkach   /   2. 2 x wylot gorącego powietrza o średnicy 100mm   /   3. Duże palenisko wyłożone cegłami szamotowymi   /   4. Podwójne wzmocnienie i uszczelnienie drzwi pieca   /   5. Wylot spalin o średnicy 120mm z regulowanym szybrem   /   6. Deflektor płomienia   /   7. Duża komora popielnika   /   8. Dociskowe zamknięcie drzwiczek   /   9. Mocne i masywne nogi   /   10. Płaszcz powietrzny   /   11. Wentylator osiowy tłoczący

Jak dobrać właściwy piec nadmuchowy?

Moc grzewcza pieca to jeden z podstawowych i najważniejszych parametrów urządzenia, bowiem określa jego zdolność - wielkość grzewczą. Warto podkreślić, że powierzchnia grzewcza kominka jest uzależniona od wielu czynników takich jak: rodzaj używanego paliwa, stopień izolacji budynku, rodzaj okien, wentylacja, temperatura zewnętrzna. Optymalnie przyjmuje się dobór mocy kominka według wzoru: 1 kW x 10m2, czyli dla pieca o mocy 15 kW przyjmujemy przykładowe wyliczenie: 15 kW x 10 m2 = 150 m2 (około 150 m2 powierzchni grzewczej).

Bezpieczeństwo - znak CE oraz zgodność z PN

Wszystkie piece nadmuchowe z naszej oferty są produkowane w oparciu o normy bezpieczeństwa, wydajności oraz emisji spalin zawarte w normie CE oraz PN. Nasze produkty spełniają wszystkie te normy i posiadają znak CE.
