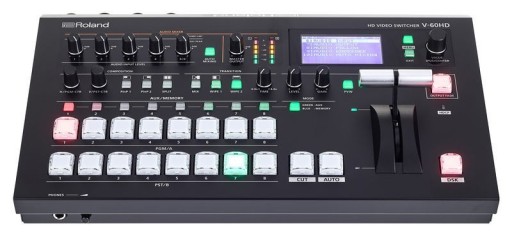

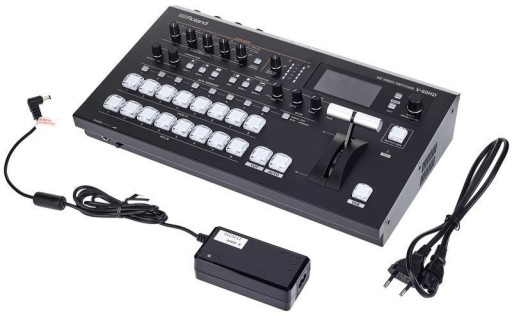

Видеомикшер Roland V-60HD

Mikser Roland V-60HD

Obsługuje i pozwala miksować jednocześnie do 6 kanałów wideo w formatach od 480i do WUXGA. Do dyspozycji mamy 4 wejścia SDI, 2 wejścia HDMI i jedno RGB/VGA. Wejścia SDI są wyposażone w konwertery dla sygnałów 1080i z przeplotem na tryb progresywny, jeśli mikser pracuje w standardzie 1080p. Wejścia HDMI mają skalery. Wejście RGB/VGA może pracować zamiennie z wejściem HDMI 6 i również pozwala skorzystać ze skalera.

Obraz w mikserze V-60HD jest przetwarzany w 8-bitowym trybie 4:2:2 (Y/Pb/Pr). W sekcji wideo posiada dwa wyjścia SDI oraz dwa HDMI, na które można skierować miks główny Program, szynę wideo AUX lub podgląd Preview. Oprócz tego zawiera wyjście HDMI Multiview przeznaczone do podglądu kanałów wejściowych, miksu wyjściowego, podglądu funkcji PinP oraz pasków kontrolnych poziomów audio MeterBridge. W przypadku imprez typu event korporacyjny, jedno wyjście SDI może zostać przeznaczone do podania sygnału na procesor ekranu LEDowego, drugie do rejestracji materiału, a na jedno wyjście HDMI można wypuścić podgląd prezentacji dla prowadzącego, a na drugie sygnał do urządzenia streamującego lub na projektory.

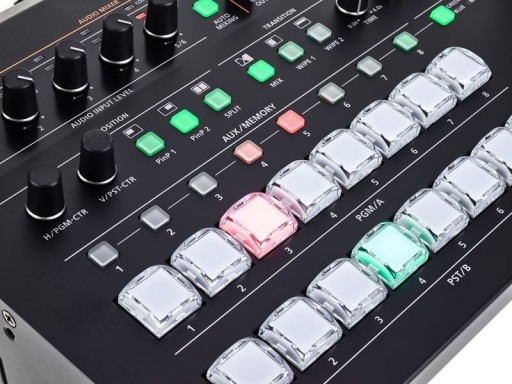

W sekcji przetwarzania i miksowania znajdują się między innymi: funkcje wyświetlania obrazu w obrazie (Picture-in-Picture; PinP) w 4 regulowanych kształtach pól (prostokąt, okrągły, diament i serce), kluczowanie, odwrócenie horyzontalne, fade, obrazek tła i kluczowany obrazek nakładka i inne. Obrazki Still-Image w formacie BMP można wczytywać do pamięci z nośnika USB.

Roland V-60HD w sekcji audio pracującej w standardzie 24-bit/48 kHz obsługuje do 12 kanałów – 4 analogowe mono na złączach combo XLR/jack 1/4”, analogowe stereo na 2 x cinch oraz 6 cyfrowych stereo, cztery na SDI, dwa na HDMI. Analogowe wejścia na gniazdach XLR akceptują sygnały o poziomach liniowych i mikrofonowych i mogą podać Phantom +48V. Sygnały można przetwarzać za pomocą filtru górnoprzepustowego HPF, 3-pasmowego parametrycznego korektora EQ, kompresora, linii opóźniającej, limitera, jak również na sumie wielopasmowego kompresora masteringowego! Dodatkową funkcją jest AutoMixer dla 4 wejść w trybie mikrofonowym. Ciekawostką jest również możliwość wypuszczenia na SDI do 8 kanałów audio, co sprawdzi się choćby w przypadku symultanicznych tłumaczeń w różnych językach wysyłanych razem z obrazem do rejestratora obrazu i dźwięku na SDI.

W przeciwieństwie do Roland VR-50HD, nowy model nie został wyposażony w wyjście USB 3.0 z konwersją obrazu i dźwięku do bezpośredniego przesyłania do aplikacji streamującej, jak choćby OBS czy Wirecast. Do streamowania niezbędne jest zewnętrzne urządzenie przyjmujące sygnał SDI bądź HDMI.

• WIDEO: Przetwarzanie wideo 4: 2: 2 (Y / Pb / Pr), 8 bitów
• Złącza wejściowe: SDI IN 1--4: typ BNC x 4
• * Zgodny z SMPTE 424M (SMPTE 425M-AB), 292M
• HDMI IN 5--6: HDMI typu A x 2
• * Obsługiwany HDCP
• * Obsługiwany wiele formatów
• RGB / COMPONENT IN 6: HD DB-15 typ x 1
• * WEJŚCIE 6: Wybrano HDMI lub RGB / COMPONENT.
• * Obsługiwany wiele formatów
• Złącza wyjściowe: SDI OUT 1--2: typ BNC x 2
• * Zgodny z SMPTE 424M (SMPTE 425M-AB), 292M
• HDMI OUT 1--2: HDMI typu A x 2
• HDMI WIELO WIDOK: HDMI typu A x 1
• * Obsługiwany HDCP
• Formaty wejściowe: SDI IN 1--4: Zgodny z SMPTE 296M, SMPTE 274M
• 720 / 59,94p, 720 / 50p SMPTE 296M (przełącznik FORMAT = 720p)
• 1080 / 59,94i, 1080 / 50i, 1080 / 59,94p, 1080 / 50p SMPTE 274M (przełącznik FORMAT = 1080i lub 1080p)
• * Wejściowy sygnał wideo z przeplotem jest przetwarzany na progresywny sygnał wideo poprzez wewnętrzne przetwarzanie.
• * Częstotliwość klatek sygnału wideo można wybrać w menu SYSTEM (59,94 lub 50).
• HDMI IN 5:
• HDMI / RGB / COMPONENT IN 6:
• 480 / 59,94i, 576 / 50i, 480 / 59,94p, 576 / 50p
• 720 / 59,94p, 720 / 50p, 1080 / 59,94i, 1080 / 50i
• 1080 / 59,94p, 1080 / 50p
• VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz)
• WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz)
• FWXGA (1366 x 768/60 Hz), SXGA + (1400 x 1050/60 Hz)
• UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)
• * Częstotliwość odświeżania to maksymalna wartość każdej rozdzielczości.
• * Zgodny z CEA-861-E, VESA DMT wersja 1.0, wersja 11.
• * 1920 x 1200/60 Hz: zmniejszone wygaszanie
• * Wejściowy sygnał wideo z przeplotem jest przetwarzany na progresywny sygnał wideo poprzez wewnętrzne przetwarzanie.
• * Częstotliwość klatek sygnału wideo można wybrać w menu SYSTEM (59,94 lub 50).
• Nieruchomy obraz: Plik bitmapowy Windows (R) (.bmp)
• * Maksymalnie 1920 x 1080 pikseli, 24-bitowy kolor, nieskompresowany.
• * Można zapisać do 2 plików w pamięci wewnętrznej.
• Formaty wyjściowe: SDI OUT 1--2: Zgodny z SMPTE 296M, 274M
• HDMI OUT 1--2:
• 720 / 59,94p, 720 / 50p (FORMAT SYSTEMU = 720p)
• 1080 / 59,94i, 1080 / 50i (FORMAT SYSTEMU = 1080i)
• 1080 / 59,94p, 1080 / 50p (FORMAT SYSTEMU = 1080p)
• * Częstotliwość klatek sygnału wideo można wybrać w menu SYSYTEM (59,94 lub 50).
• WIELO WIDOK HDMI: 1080 / 59,94p, 1080 / 50p

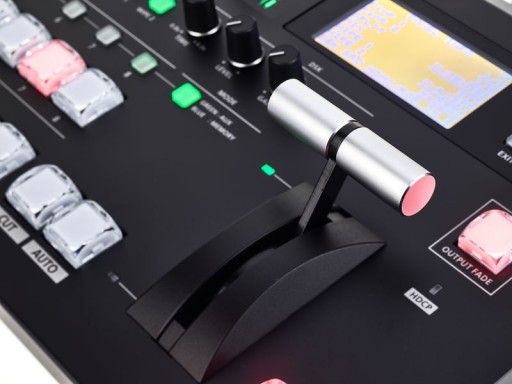

• Efekty wideo: Przejście: CUT, MIX (DISSOLVE / FAM / NAM), WIPE (30 typów)
• Skład: PinP (KWADRAT, KOŁO, SERCE, DIAMENT), DSK (Klucz luminancji, Klucz chrominancji)
• Inne: Odwróć w poziomie, Zanikanie wyjścia, Przechwytywanie zdjęć, Odtwarzanie zdjęć, Wyjście wzoru testowego
