ИНВЕРТО-ПРЕОБРАЗОВАТЕЛЬ UNICABLE II SCR-LNB 32L412

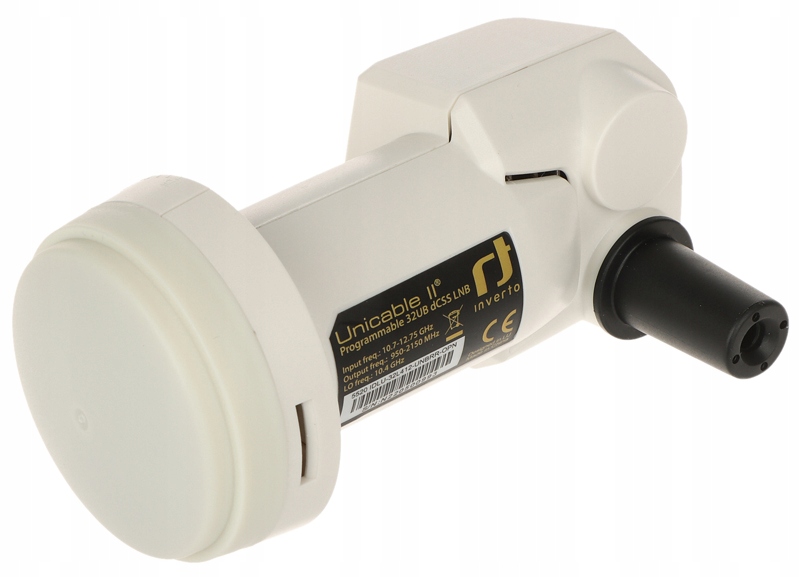

Przedmiotem sprzedaży jest konwerter  UNICABLE II

Firmy INVERTO model IDLU-32L412-UNBRR-OPN

Unicable to rewolucja w telewizji satelitarnej. Jedno wyjście na kabel SCR do 32 odbiorników podłączonych szeregowo z obsługą unicable II.

Działanie systemu UniCable zostało określone w normach:

EN50494, UniCable I, 8 kanałów

EN50607, UniCable II, 24 kanały

Konwenter LNB Unicable II SCR INVERTO pozwala na jednoprzewodową (szeregową) transmisję sygnału do 32 odbiorników.

Technologia UNICABLE polega na sztywnej rezerwacji części pasma IF dla każdego z podłączonych tunerów satelitarnych.

Tuner wysyła żądania do konwertera dostępu do danego transpondera i otrzymuje sygnał na zarezerwowanej częstotliwości.

Warunkiem koniecznym do stosowania technologii UNICABLE jest implementacja jej w tunerze.

Działanie systemu UniCable zostało określone w normach EN50494/EN50607.

Warunkiem koniecznym do stosowania technologii UNICABLE jest implementacja jej w tunerze.

Dane techniczne::

• zakres częstotliwości: 10,7 GHz ~ 12,75 GHz
• Szumy własne. 1dB
• Częstotliwość LO: 10,4 GHz
• Dokładność częstotliwości LO 25°C: maks. 1,0 MHz
• LO początkowa dokładność: 500kHz maks.
• Szum fazowy LO @1 kHz: -60dBc/Hz maks.
• Szum fazowy LO @10 kHz: -80dBc/Hz maks.
• wzmocnienie: 55dB min.
• Zmienność wzmocnienia (w pełnym paśmie): ±0,75 dB/UB maks.
• Punkt kompresji 1 dB (@wyjście): 0dBm min.
• izolacja polaryzacji krzyżowej: 22dB min
• Wyjście VSWR: 2,5:1
• pobór energii: 280mA maks. @18VDC
• temperatura pracy: -30 ℃ ~ + 60 ℃
• impedancja wyjściowa: 75Ω
• port wyjściowy: Typ F (kobieta)
• waga: 152,5g

Tryb pracy LNB Unicable II SCR

- Pracuje on jako zwykły LNB Unicable i obsluguje do 4 dekoderów które obsługuja standard EN50494 ( zwykłe odbiorniki bez możliwości zmiany czestotliwości w menu np. standardowe dekodery z NC+, Polsat itp. )

- Pracuje on jako zwykły LNB Unicable i obsluguje do 8 dekoderów które obsługuja standard EN50494 ( odbiorniki które mają możliwość zmiany czestotliwości w menu np. dekodery na systemie operacyjnym Linux lub E2)

CH1 12100MHz (EN50494+EN50607)

CH2 1420MHz (EN50494+EN50607)

CH3 1680MHz (EN50494+EN50607)

CH4 2040MHz (EN50494+EN50607)

CH5 984MHz (EN50494+EN50607)

CH6 1020MHz (EN50494+EN50607)

CH7 1056MHz (EN50494+EN50607)

CH8 1092MHz (EN50494+EN50607)

- Pracuje on jako zwykły LNB Unicable i obsluguje do 24 dekoderów które obsługuja standard EN50607 ( wiekszość dekoderów które w tej chwili znajdują się na rynku obsługują standard EN50494)

CH9 1128MHz   (EN50607)

CH10 1164MHz (EN50607)

CH11 1256MHz (EN50607)

CH12 1292MHz (EN50607)

CH13 1328MHz (EN50607)

CH14 1364MHz (EN50607)

CH15 1458MHz (EN50607)

CH16 1494MHz (EN50607)

CH17 1530MHz (EN50607)

CH18 1566MHz (EN50607)

CH19 1602MHz (EN50607)

CH20 1638MHz (EN50607)

CH21 1716MHz (EN50607)

CH22 1752MHz (EN50607)

CH23 1788MHz (EN50607)

CH24 1824MHz (EN50607)

CH25 1860MHz (EN50607)

CH26 1896MHz (EN50607)

CH27 1932MHz (EN50607)

CH28 1968MHz (EN50607)

CH29 2004MHz (EN50607)

CH30 2076MHz (EN50607)

CH31 2112MHz (EN50607)

CH32 2148MHz (EN50607
